Açıklama
4 Kanallı Dijital Giriş Modülü: Detaylı İnceleme

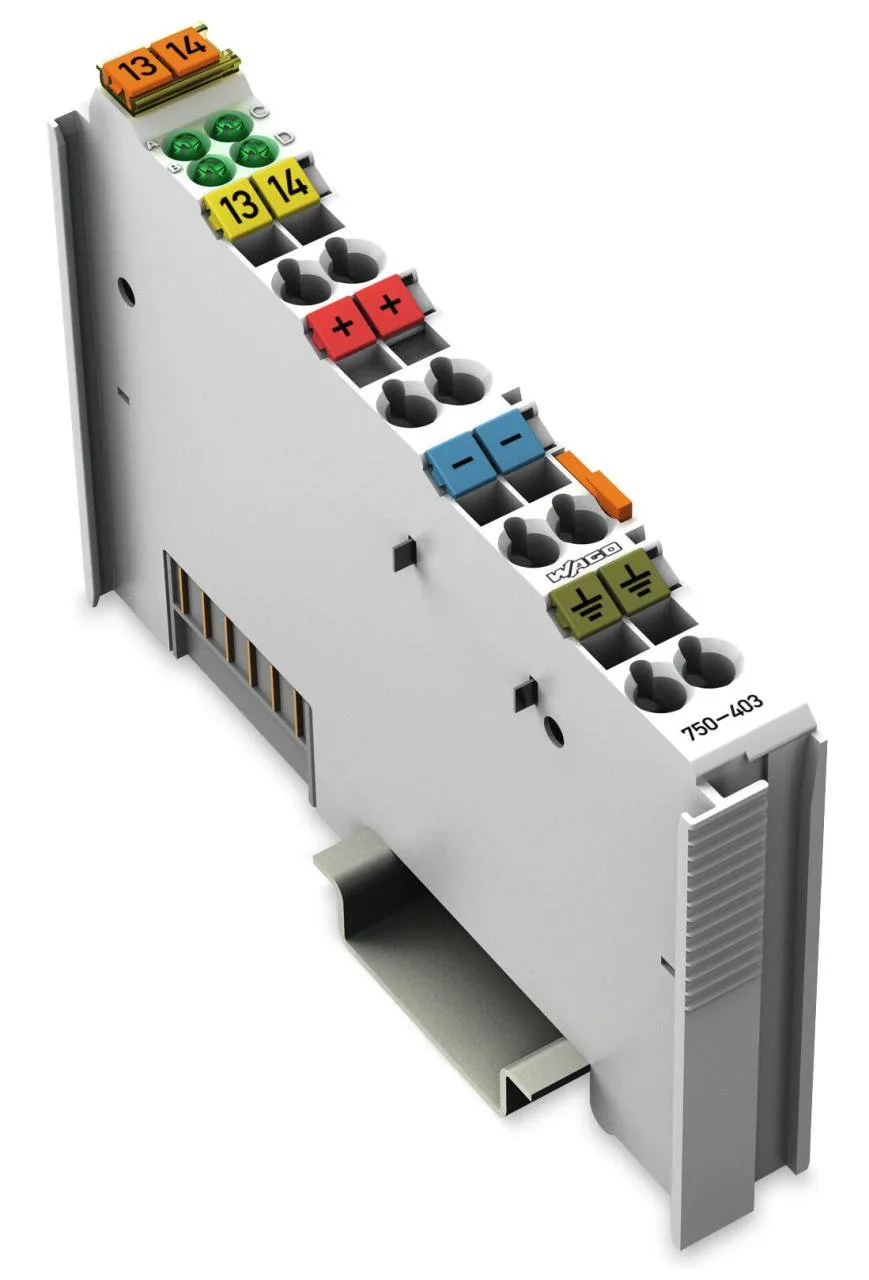

Bu açık gri renkli modül, endüstriyel otomasyon sistemlerinizde kullanılan bir digital input module'dır. Özellikle sensörlerden gelen sinyalleri PLC (Programlanabilir Lojik Kontrol cihazı) gibi kontrol ünitelerine aktarmak için tasarlanmıştır. 750-403 referans numaralı bu kart, güvenilir ve hızlı veri iletimi sağlamak amacıyla üretilmiştir. Görseldeki ürünün fiziksel özellikleriyle birebir örtüşmektedir; kompakt tasarımı sayesinde farklı boyutlardaki DIN rail'lere rahatlıkla monte edilebilir.
Teknik Özellikler ve Performans
Modül, dört adet bağımsız dijital giriş kanalına sahiptir. Bu sayede, birden fazla sensör veya anahtardan gelen sinyalleri aynı anda işleyebilir ve kontrol sistemine aktarabilirsiniz. Her bir kanal, 24 VDC nominal voltage ile çalışır ve bu voltaj aralığında stabil performans gösterir. Giriş sinyalinin işlenmesi için gereken süre (yani response time) oldukça kısadır: yalnızca 0,2 milisaniye. Bu hızlı tepki süresi, özellikle hassas kontrol gerektiren uygulamalar – örneğin yüksek hızlı üretim hatları veya robotik sistemler - için kritik öneme sahiptir. Modülün bu hızı, gerçek zamanlı uygulamalarda veri kaybını minimize eder ve sistemin doğru bir şekilde çalışmasını sağlar.
| Özellik | Değer |
| Kanal Sayısı | 4 |
| Giriş Voltajı (Nominal) | 24 VDC |
| Tepki Süresi | 0,2 ms |
| Renk | Açık Gri |
Uygulama Alanları ve Uyumluluk
Bu tip dijital giriş modülleri, çok geniş bir uygulama yelpazesinde kullanılmaktadır. Örneğin:
Modülün 24 VDC besleme voltajı, birçok farklı power supply ile uyumluluk sağlar. Ancak entegrasyon sırasında, kontrol ünitesiyle (PLC) tam uyumlu olduğundan emin olmak için üreticinin teknik dokümanlarını incelemek önemlidir. Ayrıca modülün montaj standartları ve kablolama gereksinimleri de dikkate alınmalıdır.
Montaj ve Kablolama
Modülün montajı oldukça basittir; standart bir DIN rail üzerine kolayca kilitlenebilir. Görselde görülen, modülü ray üzerinde sabitleyen mekanizma, hızlı ve güvenli bir kurulum imkanı sunar. Kablolama ise terminallere uygun şekilde yapılmalıdır. Pozitif (+), negatif (-) ve ground (GND) hatlarının doğru bağlanması, sistemin düzgün çalışması için gereklidir. Yanlış bağlantılar hasara yol açabilir. Herhangi bir kurulum veya kablolama işlemine başlamadan önce ilgili güvenlik önlemlerini almak ve üretici talimatlarını dikkatlice okumak önemlidir.
