Açıklama
Schneider Electric'in iC60N serisi otomatik sigortaları, binaların ve endüstriyel tesislerin elektrik tesisatlarını aşırı akımlara karşı korumak üzere tasarlanmıştır. Bu sigorta, özellikle dağıtım panoları ve tüketici üniteleri için uygundur. A9F74225 model numaralı bu ürün, iki kutuplu bir yapıya sahiptir ve 25A'lik nominal akım değerine sahiptir. 6 kA'lik kesme kapasitesi ile kısa devre durumlarında güvenli bir şekilde müdahale eder. C eğrisi, ani akım yükselişlerine karşı hızlı tepki vermesini sağlar, bu da hassas elektronik cihazların korunması için önemlidir. Bu sigorta, hem konut hem de ticari uygulamalarda güvenilir bir koruma sağlar.
A9F74225 Teknik Özellikleri ve Uygulama Alanları
Bu otomatik sigorta, özellikle hassas elektronik cihazların bulunduğu ortamlarda, motor devrelerinde ve aydınlatma sistemlerinde yaygın olarak kullanılır. İki kutuplu yapısı sayesinde, iki fazlı devreleri aynı anda koruma imkanı sunar. C eğrisi, özellikle yüksek başlangıç akımlarına sahip cihazların (örneğin, bazı motorlar veya transformatörler) beslenmesinde tercih edilir. 6 kA'lik kesme kapasitesi, çoğu tipik arıza durumunda güvenli bir şekilde müdahale etmeyi sağlar. Sigortanın kompakt boyutu, onu dar alanlarda kullanım için uygun hale getirir. Geniş bir gerilim aralığında çalışabilir ve farklı elektrik tesisatı konfigürasyonlarına uyum sağlayabilir.
Sigortanın Yapısı ve Çalışma Prensibi

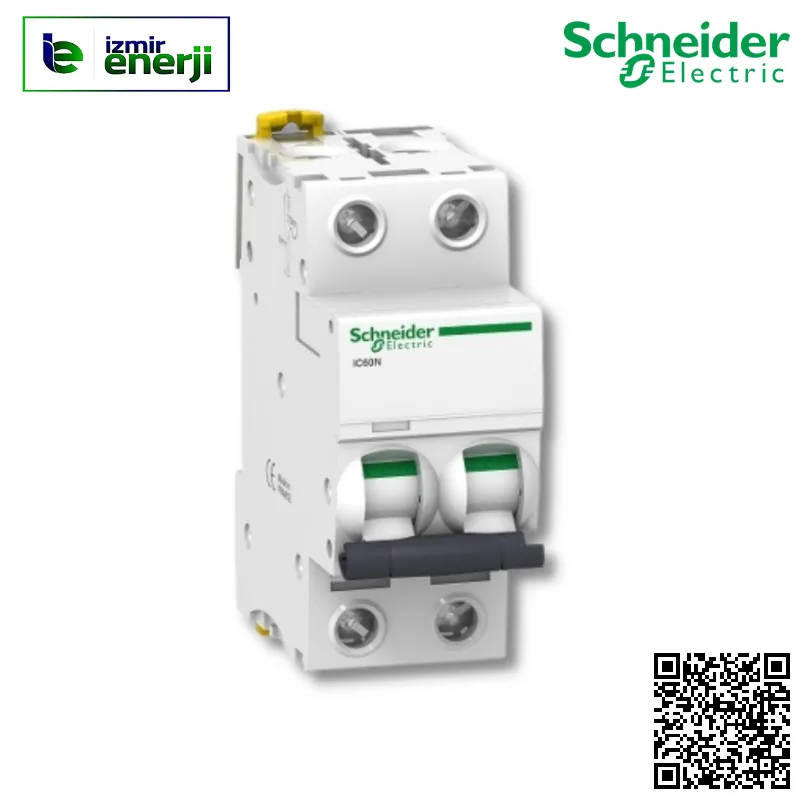

A9F74225 modeli, termal ve manyetik koruma prensiplerine göre çalışır. Termal koruma, aşırı yük durumlarında sigorta teli ısınarak erimesini sağlar, böylece devreye zarar gelmesini engeller. Manyetik koruma ise kısa devre durumlarında manyetik alanın etkisiyle sigorta teli hızla ayrılmasını sağlar. Bu iki koruma mekanizması, sigortanın farklı arıza türlerine karşı etkili bir şekilde müdahale etmesini sağlar. Sigortanın iç yapısı, yüksek kaliteli malzemelerden üretilmiştir ve uzun ömürlü bir kullanım sunar. Görseldeki gibi, sigorta üzerinde nominal akım değeri (25A) ve kesme kapasitesi (6kA) açıkça belirtilmiştir.
Teknik Veriler Tablosu
| Özellik | Değer |
| Model Numarası | A9F74225 |
| Kutup Sayısı | 2 |
| Nominal Akım (In) | 25 A |
| Kesme Kapasitesi (Icn) | 6 kA |
| Eğri Özelliği | C |
| Çalışma Voltajı | 400V AC |
| Montaj Tipi | Ray Montaj |
Ek Bilgiler ve Uyarılar
Bu sigortayı kullanmadan önce, elektrik tesisatınızın teknik özelliklerini dikkatlice kontrol edin. Sigortanın nominal akım değerinin, devre üzerindeki yükü aşmaması önemlidir. Yanlış sigorta seçimi, aşırı yüklenmeye veya sigortanın sürekli atmasına neden olabilir. Sigortanın montajı sırasında, uygun araç ve ekipmanları kullanın ve güvenlik önlemlerine dikkat edin. Sigortanın değiştirilmesi gerektiğinde, aynı model ve özellikte bir sigorta kullanın. Sigortanın görsel incelemesi düzenli olarak yapılmalı ve hasarlı veya deforme olmuş sigortalar derhal değiştirilmelidir. Bu sigorta, sadece yetkili elektrik uzmanları tarafından kurulmalı ve bakımı yapılmalıdır.
