Açıklama

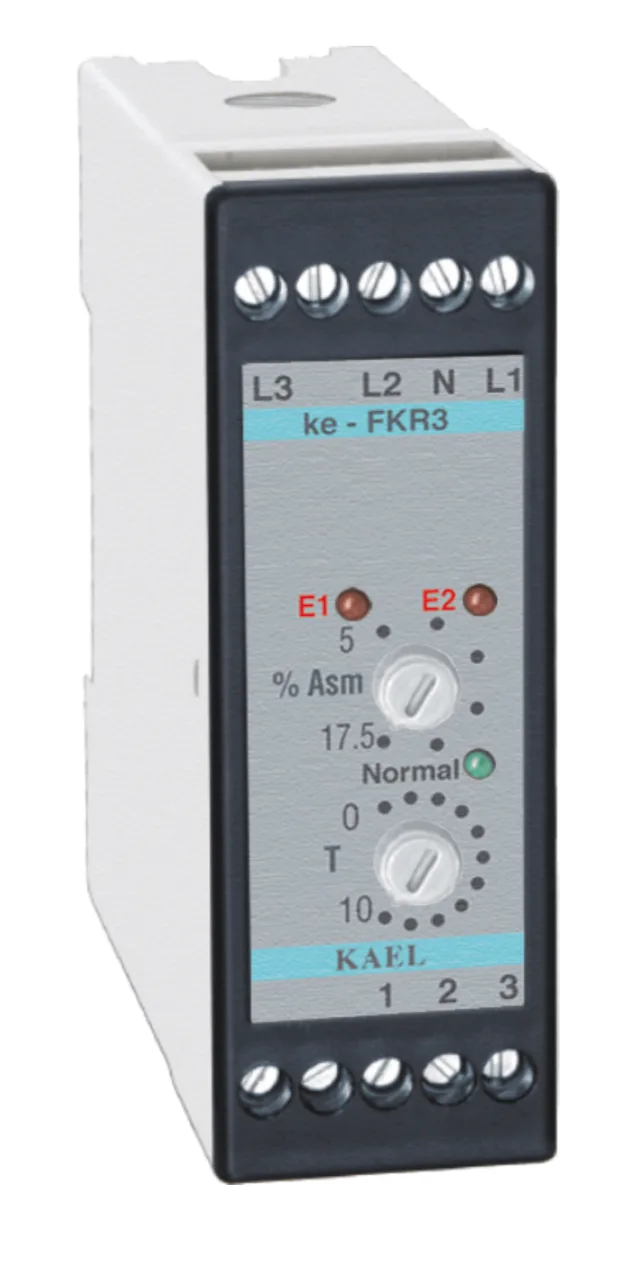

Faz sıralaması ve faz koruma işlevlerini bir araya getiren bu röle, özellikle üç fazlı sistemlerdeki makinelerin ve ekipmanların güvenilirliğini artırmak için tasarlanmıştır. Yanlış faz bağlantısı, faz kopması veya gerilim asimetrisi gibi durumları tespit ederek sistemin hasar görmesini engeller. Röle, endüstriyel otomasyon sistemlerinde, üretim tesislerinde, pompaların, kompresörlerin ve diğer kritik makinelerin korunmasında yaygın olarak kullanılır.
Faz Sıralaması Kontrolü
Cihazın en belirgin özelliklerinden biri, faz sıralamasını kontrol etme yeteneğidir. Yanlış faz bağlantısı, motorların ters dönmesine veya transformatörlerin zarar görmesine neden olabilir. Röle, giriş fazlarının doğru sıralamayla geldiğinden emin olur. Eğer faz sıralaması hatalı ise, röle anında alarm verir ve/veya ilgili ekipmanın çalışmasını durdurarak olası hasarları önler. Bu özellik, özellikle kurulum ve devreye alma aşamalarında büyük kolaylık sağlar. Faz sıralaması kontrolü, sistemin başlangıçtaki güvenliğini sağlamak için kritik bir adımdır ve bu röle, bu süreci otomatikleştirerek insan hatası riskini azaltır.
Faz Kopması ve Asimetri Algılama
Üç fazlı sistemlerde, bir fazın kaybolması veya fazlar arasındaki gerilim dengesizliği (asimetri) ciddi sorunlara yol açabilir. Bu durumlar, makinelerin performansını düşürebilir, aşırı ısınmaya neden olabilir ve hatta kalıcı hasara yol açabilir. Röle, bu tür arızaları hızlı ve güvenilir bir şekilde tespit eder. Faz kopması veya gerilim asimetrisi algılandığında, röle bir röle kontakını açarak ilgili ekipmanın çalışmasını durdurur ve operatöre alarm sinyali gönderir. Bu sayede, sistemin güvenli bir şekilde kapatılması ve sorunun giderilmesi mümkün olur.
Teknik Özellikler
Bu cihazın teknik detayları aşağıdaki tabloda özetlenmiştir:
| Giriş Gerilimi | 230V AC / 400V AC (Seçilebilir) |
| Çalışma Sıcaklığı | -20°C ile +60°C |
| Çıkış Kontakları | 2 x SPDT (Normalde Açık) |
| Faz Sıralaması Hassasiyeti | ±10° |
| Faz Kopması Algılama Süresi | < 0.5 saniye |
Kullanım Alanları ve Avantajları
Bu faz koruma rölesi, çok çeşitli endüstriyel uygulamalarda kullanılabilir. Özellikle şu alanlarda faydalıdır:
- Pompalar: Su, yağ veya kimyasal maddelerin taşınmasında kullanılan pompaların korunması.
- Kompresörler: Hava veya diğer gazların sıkıştırılmasında kullanılan kompresörlerin güvenli çalışmasını sağlamak.
- Fanlar: Havalandırma, soğutma veya kurutma sistemlerinde kullanılan fanların aşırı yüklenmesini önlemek.
- Üretim Makineleri: Talaş kaldırma, baskı veya paketleme gibi işlemleri gerçekleştiren makinelerin hasardan korunması.
Cihazın kullanımıyla elde edilen başlıca avantajlar şunlardır:
- Sistemin güvenilirliğini artırır ve arıza riskini azaltır.
- Ekipmanların ömrünü uzatır ve bakım maliyetlerini düşürür.
- Operatörlere erken uyarı sinyalleri göndererek acil durum müdahalesini kolaylaştırır.
- Kurulumu ve devreye alması kolaydır.
- Kompakt tasarımı sayesinde sınırlı alanda kullanılabilir.
Bu koruma rölesi, üç fazlı sistemlerin güvenilirliği ve verimliliği için kapsamlı bir çözüm sunar.
