Açıklama
Schneider Elektrik LC1D09BD Kontaktör: Güvenilir Kontrol Çözümü

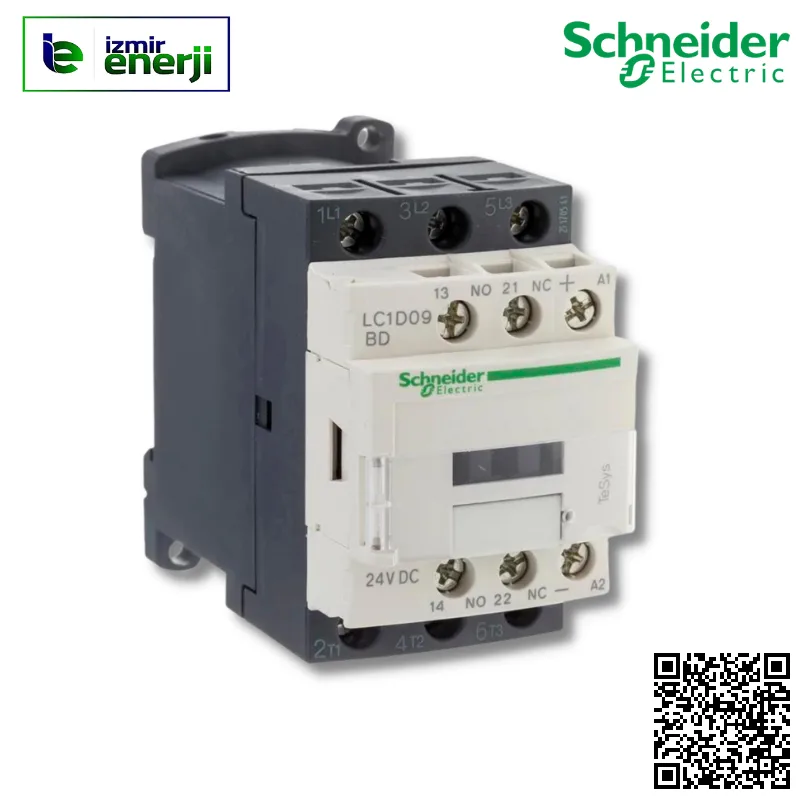

LC1D09BD, Schneider Electric'in endüstriyel uygulamalar için tasarladığı, güvenilir ve kompakt boyutlu bir kontaktör modelidir. Üç kutuplu yapısıyla AC veya DC akımı taşıma kapasitesine sahip bu cihaz, 24V DC bobini ile çalışır ve farklı yüklerin kontrolünü sağlamak üzere geniş bir uygulama yelpazesinde kullanılabilir. Özellikle küçük ve orta ölçekli makinelerde, otomasyon sistemlerinde ve ısıtma-soğutma uygulamalarında sıkça tercih edilir.
Teknik Özellikler ve Uygulama Alanları
Bu kontaktör, 9A nominal akım taşıma kapasitesine sahiptir ve 4kW güçte yükleri güvenle kontrol edebilir. Normalde açık (NO) ve normalde kapalı (NC) temas kontakları sayesinde farklı kontrol devresi konfigürasyonlarına olanak tanır. 24V DC besleme gerilimi, özellikle düşük voltajlı DC sistemlerde kolay entegrasyon sağlar. Kontaktörün kompakt tasarımı, sınırlı alana sahip panolarda yer kaplamasını en aza indirir ve montaj kolaylığı sunar.
| Özellik | Değer |
| Nominal Akım (Ie) | 9A |
| Bobin Gerilimi | 24V DC |
| Kutup Sayısı | 3 |
| Güç (P) | 4kW |
| Temas Tipi | 1NA + 1NK |
Kontakörün Yapısı ve Çalışma Prensibi
LC1D09BD, elektromanyetik prensiple çalışan bir anahtarlama cihazıdır. Bobine 24V DC gerilimi uygulandığında, oluşan manyetik alan, hareketli kontakları (NO ve NC) konum değiştirerek devreyi tamamlar veya keser. Bu sayede elektrik motoru gibi yüklerin açılıp kapanması kontrol edilir. Kontaktörün iç yapısı, yüksek kaliteli malzemelerden üretilmiş olup uzun ömürlü ve güvenilir bir çalışma performansı sunar. Ayrıca, bobin sargısının koruma elemanları, aşırı gerilim veya kısa devre durumlarında hasarı önlemeye yardımcı olur.
Montaj ve Uyumluluk
LC1D09BD kontaktörün montajı oldukça basittir. Standart raylara kolayca monte edilebilir. DIN ray sistemine uygun tasarımı, panolarda düzenli bir kurulum sağlar. Bu model, CE standartlarına uygun olarak üretilmiştir ve endüstriyel ortamlarda güvenle kullanabilirsiniz. Uyumlu yardımcı kontaktörler ile birlikte kullanılarak daha karmaşık kontrol sistemleri oluşturulabilir. Ayrıca, bu cihazın kullanımıyla ilgili detaylı bilgilere Schneider Electric’in teknik dokümanlarından ulaşılabilir.
Ek Bilgiler ve Güvenlik Önlemleri
Kontaktörün nominal akımının üzerindeki yüklerin bağlanması durumunda hasar oluşabilir. Bu nedenle uygun boyut seçimi kritik önem taşır. Elektrik panolarında çalışırken her zaman güvenlik önlemlerine dikkat edilmelidir; gerilimin kesildiğiğinden emin olunmalıdır.
