Açıklama

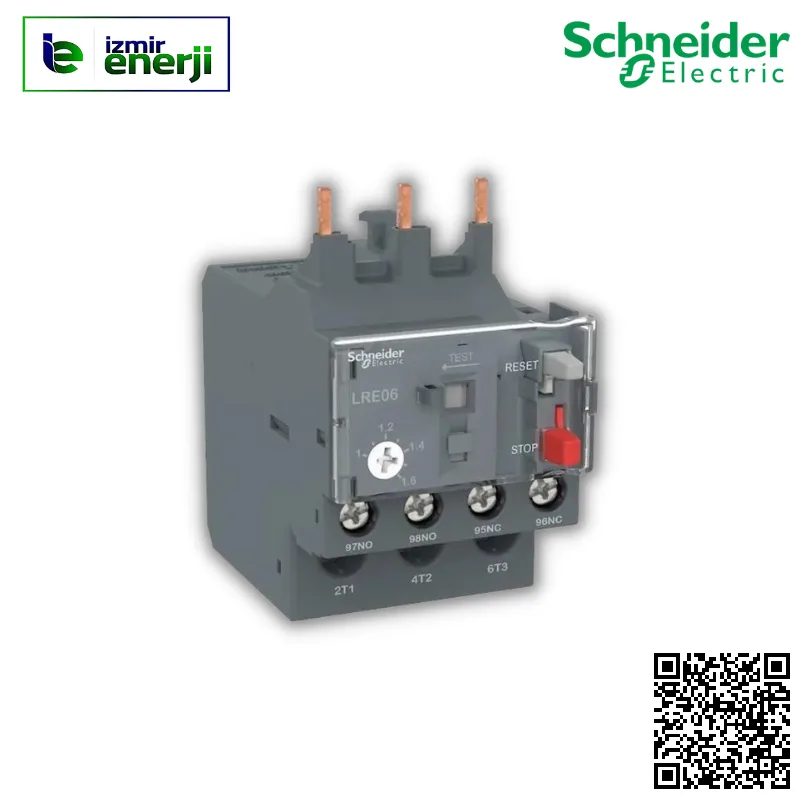

Schneider Electric'in güvenilir ve kompakt tasarımlı termik röleleri, elektrik motorlu uygulamalarda aşırı akım durumlarında devre kesici görevi görerek motoru korur. Bu ürün özellikle endüstriyel otomasyon sistemlerinde yaygın olarak kullanılır. Görüntüde yer alan model, LRE06 serisine aittir ve üç kutuplu yapısıyla dikkat çeker.
LRE06 Termik Röle Genel Özellikleri
Bu termik röle, 1 ila 1.6 Amper arasındaki akım değerlerinde hassas koruma sağlar. Kompakt boyutu sayesinde pano içi montajında kolaylık sunar ve sınırlı alana sahip uygulamalar için idealdir. Ön yüzündeki ayar düğmeleri ile ayarlanabilir akım değeri, farklı motor boyutlarına ve yük koşullarına uygun konfigürasyon imkanı tanır. "TEST" butonu sayesinde rölenin fonksiyonel durumu hızlıca kontrol edilebilirken, "RESET" butonu da manuel sıfırlama işlemini kolaylaştırır. "STOP" etiketiyle işaretli buton ise acil durdurma uygulamaları için kullanılabilir.
Teknik Detaylar ve Uygulama Alanları
LRE06 serisi termik röleler, genellikle endüstriyel makinelerde, pompa sistemlerinde, fanlarda ve diğer motorlu ekipmanlarda aşırı akım koruması için kullanılır. 3 kutuplu yapısı sayesinde üç fazlı motorların her bir fazını ayrı ayrı koruma imkanı sunar. Rölenin içindeki bimetalik elemanlar, aşırı akım durumunda ısınarak devre kesme işlemini gerçekleştirir ve böylece motorda hasar oluşmasını engeller. Bu sayede hem enerji verimliliği sağlanır hem de motorun ömrü uzatılır.
Ayar Mıknatısları ve Hassasiyet
Görüntüde görülebilen ayar düğmeleri, akım ayar aralığını hassas bir şekilde belirlemeyi sağlar. 1, 1.2, 1.4 ve 1.6 pozisyonları, farklı akım değerlerinde çalışma gerektiren uygulamalar için esneklik sunar. Bu sayede kullanıcılar, motorun nominal akımına göre röleyi kolayca ayarlayabilirler. Ayarlama işlemi sırasında dikkat edilmesi gereken nokta, motorun yük koşullarını doğru bir şekilde değerlendirmektir. Yanlış bir ayar, motorun aşırı ısınmasına veya yanlışlıkla devre kesmesine yol açabilir.
Teknik Özellik Tablosu
| Özellik | Değer |
| Model | LRE06 |
| Kutup Sayısı | 3 |
| Ayar Aralığı | 1 - 1.6 A |
| İşletme Gerilimi | 230/400 V AC |
| Çalışma Sıcaklığı | -5°C ile +50°C arası |
| Bağlantı Tipi | Vida bağlantısı |
Bu termik röle, Schneider Electric'in kalite standartlarına uygun olarak üretilmiştir ve uzun ömürlü bir kullanım sunar. Pano montajına uygun boyutları ve kolay ayarlanabilir özellikleri sayesinde, endüstriyel otomasyon projelerinizde güvenilir bir aşırı akım koruma çözümü olacaktır.
