Açıklama
Bu kılavuzdaki görsel, genellikle inşaat ve yapı sektöründe sıkça kullanılan bir tip genleşme tipi dübel'i göstermektedir. Özellikle betonarme yapılar, tuğla, doğal taş gibi malzemelerde bağlantı elemanlarını güvenli bir şekilde sabitlemek için tasarlanmıştır. Bu tür dübeller, özellikle ağır yüklerin taşınması gereken uygulamalarda tercih edilir.
Ürünün Temel Özellikleri ve Çalışma Prensibi
Görselde yer alan dübelin en belirgin özelliği, üzerinde bulunan genleşme kanalları'dır. Bu kanallar, bağlantı elemanı (genellikle bir vida) sıkıldığında dübellerin iç çapını daraltarak beton veya tuğla içerisindeki gözenekleri doldurmasını sağlar. Bu mekanizma, dübel ile malzeme arasındaki sürtünmeyi artırarak daha sağlam bir tutunma elde edilmesini mümkün kılar. 'R' harfiyle işaretlenmiş yönlendirme oku, genleşme yönünü gösterir ve montaj sırasında dikkat edilmesi gereken noktadır.
Montaj Süreci ve Dikkat Edilmesi Gerekenler

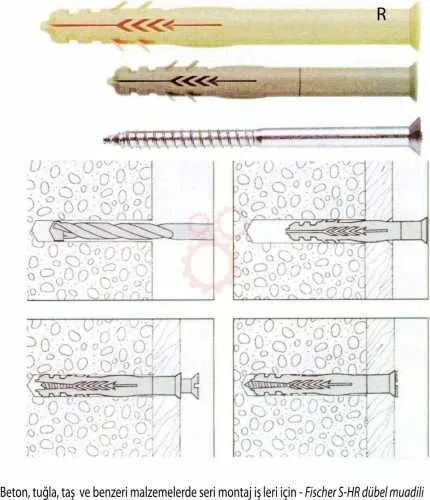

Görseldeki adımlar, dübelin doğru bir şekilde monte edilmesini sağlayacak aşamaları göstermektedir. İlk adımda, uygun çapta bir delme ucu' ile malzemeye belirli derinlikte bir delik açılır. Bu delik, dübellerin genleşebileceği kadar geniş olmalıdır. İkinci aşamada, dübel dikkatlice deliğe yerleştirilir. Ardından, bağlantı elemanı (vida) elle sıkılarak dübelerin içindeki kanalların açılması ve malzeme içerisine oturması sağlanır. Son adımda ise, vida bir tork anahtarı' ile belirtilen tork değerine kadar sıkılır; bu, optimum tutunma sağlamak için önemlidir. Aşırı sıkma, dübelin zarar görmesine veya malzemenin çatlamasına yol açabilir.
Teknik Bilgiler ve Uygulama Alanları
Bu tip dübeller genellikle Fischer S-HR dübelleri' ile aynı prensipte çalışır. Ancak, her bir üreticinin kendine özgü teknik özellikleri olabilir. Bu nedenle, montaj sırasında üretici firmanın sağladığı teknik dokümanların incelenmesi önemlidir. Genellikle, bu tür dübeller aşağıdaki alanlarda kullanılır:
- Betonarme binalarda ağır elemanların sabitleme
- Tuğla ve tuğla öntü yapılarında bağlantı noktaları oluşturma
- Doğal taş duvarlar ve zeminlerde sabitlenmeler
- Bahçe düzenlemelerinde, peyzaj mimarisi uygulamalarında ağır objelerin montajı (banklar, heykeller, vb.)
Malzeme ve Dayanım Özellikleri
Görseldeki dübelin malzemesi genellikle naylon 6.6' veya benzeri yüksek mukavemetli poliamittir. Bu malzeme, UV ışınlarına karşı dayanıklılık, kimyasal madde direncini ve uzun ömürlü kullanım imkanı sunar. Dübellerin taşıma kapasitesi, malzemenin türüne, delik çapına, vida boyutuna ve sıkma torkuna bağlıdır. Bu nedenle, projenizin gereksinimlerini karşılayacak doğru dübel tipini seçmek kritiktir.
| Özellik | Değer (Tipik) |
| Malzeme | Naylon 6.6 veya benzeri poliamit |
| Çalışma Sıcaklığı | -30°C ile +80°C |
| UV Dayanımı | Yüksek |
Unutmayın ki, doğru dübel seçimi ve montaj teknikleri, bağlantı elemanlarının uzun ömürlü ve güvenli bir şekilde çalışmasını sağlamak için hayati öneme sahiptir. Herhangi bir şüpheniz varsa, uzman görüşü almanız önerilir.
