Açıklama

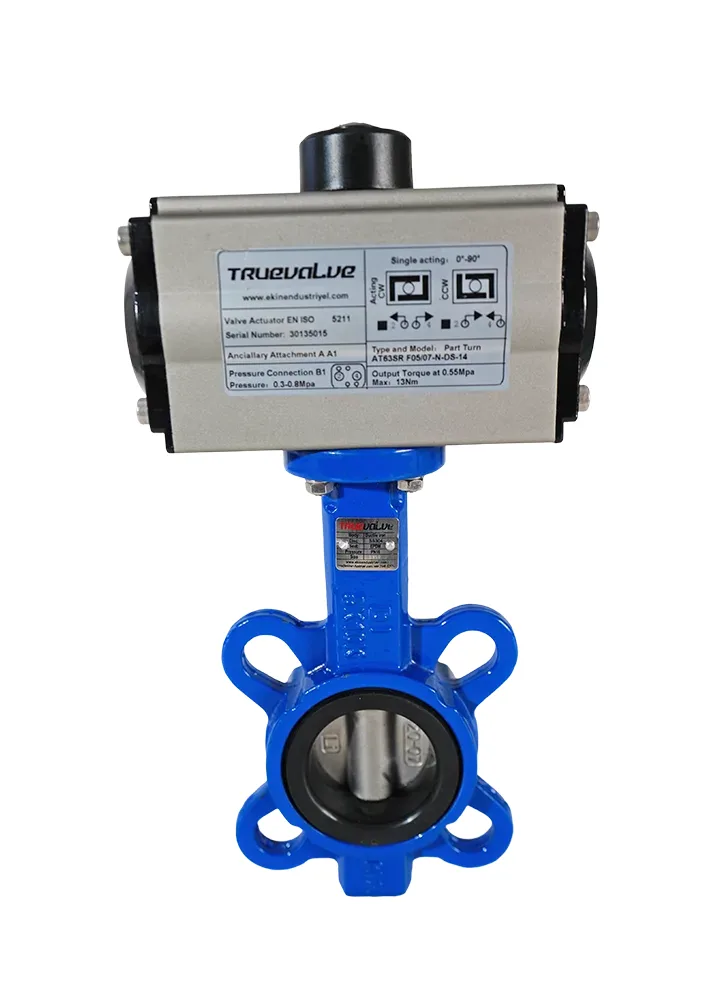

Ekin Endüstriyel’in kelebek vanaları, farklı endüstriyel uygulamalarda güvenilir ve verimli kontrol imkanı sunar. Özellikle proses otomasyonu gerektiren tesislerde, akışkanın yönünü hassas bir şekilde ayarlamak için tasarlanmıştır. Görüntüsü itibariyle sağlam yapısı ve kompakt boyutu ile dikkat çeker. Vananın üzerindeki Truevalue etiketinden de anlaşılacağı üzere, bu ürünler belirli standartlara uygun olarak üretilmiştir.
Kelebek Vana Tasarımı ve Yapısal Özellikleri
Bu kelebek vana, disk tipi tasarıma sahiptir. Disk, vananın gövdesinde serbestçe dönebilir ve akışkanın geçişini engelleme veya sağlama işlevini görür. Görüntüde görülen dışsal bağlantı parçaları, vananın farklı boru sistemlerine kolayca entegre edilmesini sağlar. Gövde malzemesi genellikle paslanmaz çelik veya dökme demir gibi dayanıklı ve korozyona dirençli metallerden üretilir; bu da uzun ömürlü bir kullanım sunar. Aktüatörün (motor) vanaya doğrudan bağlı olması, otomatik kontrol imkanı sunarak sistemin uzaktan yönetilmesine olanak tanır.
Aktüatör ve Kontrol Sistemi
Vana ile birlikte gelen aktüatör, 90 derecelik dönüş hareketi ile vananın açılışını ve kapanışını sağlar. Bu tip aktüatörler genellikle "tek etkili" (single acting) olarak sınıflandırılır; bu da başlangıç pozisyonuna geri dönmek için harici bir kuvvetin gerekli olduğu anlamına gelir. Vananın üzerindeki etiket, EN ISO 5211 standardına uygun olduğunu belirtmektedir. Bu standart, aktüatör montajı için belirli gereksinimler tanımlar ve farklı üreticilerin aktüatörlerinin birbirleriyle uyumlu çalışmasını kolaylaştırır. Etikette ayrıca seri numarası, yardımcı bağlantı noktaları (ancillary attachment A1) ve basınç aralığı gibi önemli teknik bilgiler yer almaktadır.
| Özellik | Değer |
| Tekrar Devir Açısı | 90° |
| Çalışma Basıncı | 0.5-0.8 MPa |
| Tork (Maksimum) | 12Nm |
Uygulama Alanları ve Avantajları
Bu tip kelebek vanalar, su arıtma tesisleri, ısıtma ve soğutma sistemleri, kimyasal prosesler ve enerji santralleri gibi geniş bir yelpazede uygulama alanına sahiptir. Vananın kompakt boyutu, kurulum kolaylığı sağlar ve mevcut sistemlere entegrasyonunu hızlandırır. Düşük basınçta dahi etkili çalışması, çeşitli akışkan kontrol uygulamalarında kullanılabilir hale getirir. Ayrıca, kelebek vanalar genellikle basınç kaybı açısından diğer vana tiplerine göre daha avantajlıdır; bu da enerji verimliliği açısından önemlidir.
Bakım ve Güvenlik
Kelebek vanaların düzenli bakımı, uzun ömürlü olmalarını sağlar. Vananın sızdırmazlık elemanlarının (gövde keçesi/disk keçesi) periyodik olarak kontrol edilmesi ve gerekirse değiştirilmesi önerilir. Aktüatörün yağlanması da hareket kabiliyetini korumak için önemlidir. Vanaların montajı sırasında, belirtilen basınç aralığına dikkat etmek gereklidir; aksi takdirde hasar oluşabilir. Ayrıca, vananın çalışma sıcaklığı da dikkate alınmalıdır.
