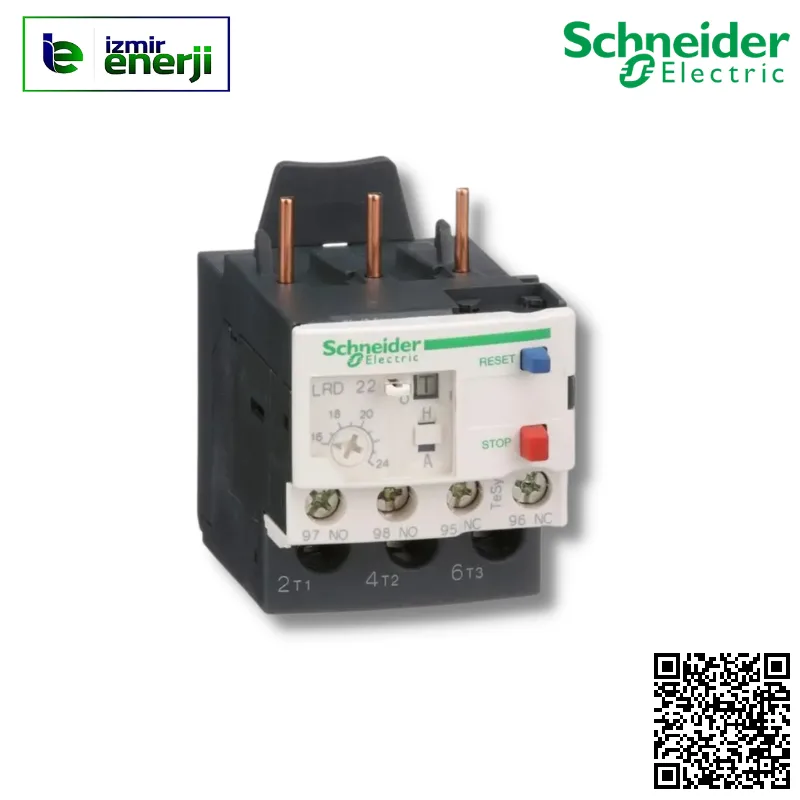

Merhaba! Bu Schneider Electric LRD 22 serisi termik röleyi inceleyebilirsiniz. Endüstriyel uygulamalarda aşırı yük koruması için tasarlanmış bu cihaz, motorlar ve diğer elektrikli ekipmanların güvenilirliğini artırmak amacıyla kullanılıyor. Görüntüdeki model, üç kutuplu yapısı ile dikkat çekiyor ve farklı akım aralıklarında hassas ayarlama imkanı sunuyor.
LRD 22 Termik Röle Genel Bakış
LRD 22 serisi, özellikle motor koruma röleleri kategorisinde yer alıyor. Bu tip röleler, bir elektrik motorunun aşırı yüklenmesi durumunda devreyi otomatik olarak keserek hasarı önler. Görüntüde de görüldüğü gibi, üzerinde akım ayar düğmeği bulunuyor; bu sayede farklı nominal akımlara sahip motorlar için uygun çalışma parametreleri kolayca belirlenebiliyor. "Reset" butonu ise arıza durumunda devrenin manuel olarak sıfırlanmasını sağlıyor. “Stop” butonunun varlığı, cihazın acil durdurma uygulamalarında da kullanılabileceğini gösteriyor.
Akım Ayar Aralığı ve Hassasiyet
Görüntüdeki ünitede akım ayarı 16 ile 24 Amper arasında yapılabilir. Bu geniş ayar aralığı, farklı güçteki motorların veya diğer yüklerin korunması için esneklik sağlıyor. Akım ayar düğmeğindeki işaretler, hassas bir şekilde akım değerini ayarlamanıza yardımcı oluyor. Genellikle termik rölelerde görülen kademeli akım-zaman ilişkisi prensibiyle çalışır; yani aşırı yüklenme ne kadar uzun sürerse, rölenin tepki vermesi o kadar ertelenir. Bu özellik, kısa süreli aşırı yüklenmelerin (örneğin kalkış akımları) sorun yaratmamasını sağlar.
| Özellik | Değer |
| Kutuplu | 3 |
| Ayar Aralığı (Amper) | 16 - 24 |
| Çalışma Voltajı | 230V AC / 400V AC (modeline göre değişir) |
| Tetikleme Özelliği | Aşırı Yük Koruması |
Termik Röle Bağlantı Şeması ve Terminaller
Cihazın ön panelinde görünen terminaller (2T1, 4T2, 6T3, 95, 96, 97, 98) bağlantılar için kullanılıyor. Bu terminallerin doğru şekilde kullanılması, rölenin düzgün çalışması ve motorun güvenli bir şekilde korunması açısından kritik öneme sahip. Genellikle giriş (L1, L2, L3), çıkış (T1, T2, T3) ve kontrol devreleri için ayrı terminaller bulunur. Bağlantı şeması, cihazın teknik dokümanında detaylı olarak yer alır. Yanlış bağlantılar cihazda hasara veya motorun arızalanmasına yol açabilir.
Uygulama Alanları
Bu tip termik röleler, çeşitli endüstriyel uygulamalarda yaygın olarak kullanılıyor:
- Pompa sistemleri
- Fan ve blower sistemleri
- Konveyör hatları
- Kompresörler
- Makine araçları
Ek olarak, otomatik transfer makineleri ve diğer karmaşık otomasyon sistemlerinde de aşırı yük koruması için sıklıkla tercih ediliyor. Görüntüdeki cihazın üzerinde bulunan "Schneider Electric" logosu, ürünün güvenilirliğini ve kalitesini destekliyor.
