Açıklama

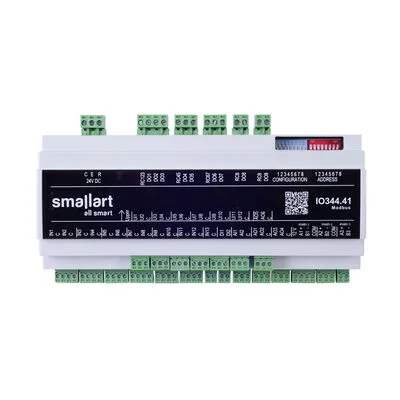

Bu G/Ç modülü, endüstriyel otomasyon sistemlerinde geniş bir uygulama yelpazesi için tasarlanmıştır. Özellikle farklı sensörlerden gelen analog ve dijital sinyalleri işlemek, aktüatörleri kontrol etmek ve iletişim sağlamak amacıyla kullanıma uygundur. Modülün esnek konfigürasyon imkanları ve geniş giriş/çıkış sayısı, çeşitli sistem gereksinimlerini karşılamayı hedefler.
Giriş/Çıkış Yapılandırması ve Özellikleri
Modül, farklı tipteki analog girişler, analog çıkışlar, dijital girişler, dijital çıkışlar ve sıcaklık sensörleri için geniş bir yelpazede bağlantı noktası sunar. Bu sayede, farklı cihazların entegrasyonu kolaylaşır ve sistemin esnekliği artırılır.
| Özellik | Değer |
| Analog Giriş (0-10V) | 2 |
| Analog Çıkış | 6 |
| Sıcaklık Sensörü Girişi (NTC10K, DI) | 13 |
| Dijital Giriş | 12 |
| Dijital Çıkış | 9 |
| Dijital Giriş (ayrı) | 2 |
| Relay Çıkışı | 3 |
| İletişim Portu | 485 Port (Modbus) |
| Besleme Gerilimi | 24V DC |
Modüldeki NTC10K termistör girişleri, sıcaklık ölçümü için hassas ve güvenilir bir çözüm sunar. Modbus RTU protokolü desteği sayesinde, endüstriyel ağlara kolayca entegre edilebilir ve diğer cihazlarla veri alışverişi yapılabilir. Bu, özellikle dağıtık kontrol sistemlerinde ve SCADA uygulamalarında önemli bir avantaj sağlar.
İletişim ve Protokol Desteği
Modülün üzerinde bulunan RS-485 portu, uzun mesafelerde güvenilir veri iletişimi sağlar. Modbus TCP/IP protokolü desteği, modülün ağ tabanlı sistemlere entegrasyonunu kolaylaştırır. Bu sayede, merkezi bir kontrol ünitesi üzerinden modülün parametreleri okunabilir ve değiştirilebilir, ayrıca HMI panelleri ile veri alışverişi yapılabilir.
Uygulama Alanları
Bu G/Ç modülü, geniş bir uygulama yelpazesine sahiptir. Örneğin:
- HVAC sistemlerinde sıcaklık, nem ve basınç kontrolü
- Üretim hatlarında sensör verilerinin işlenmesi ve aktüatörlerin kontrolü
- Enerji yönetimi sistemlerinde enerji tüketimi verilerinin toplanması ve analiz edilmesi
- Bina otomasyonu sistemlerinde aydınlatma, ısıtma ve havalandırma kontrolü
Teknik Detaylar ve Konfigürasyon
Modülün konfigürasyonu, genellikle bir bilgisayar ve özel bir yazılım aracılığıyla yapılır. Bu yazılım, modülün giriş/çıkışlarının tipini, ölçüm aralığını ve diğer parametrelerini tanımlamak için kullanılır. Modülün çalışma sıcaklığı aralığı, geniş bir ortamda güvenilir çalışma sağlar. Ayrıca, koruma sınıfı, modülü toz ve suya karşı korur.
Modülün kompakt tasarımı, kontrol panelleri ve dağıtım kutuları gibi sınırlı alana sahip uygulamalar için idealdir. Bu, özellikle alan bus sistemlerinde önemli bir faktördür.
