Açıklama

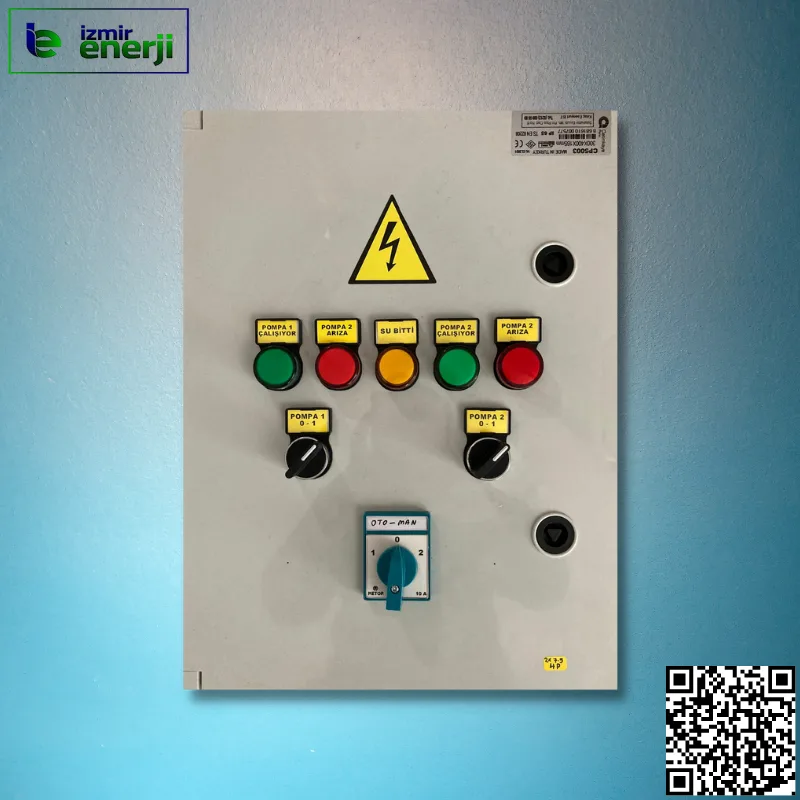

İzmir Enerji logosunun da görülebildiği bu panel, endüstriyel uygulamalar için tasarlanmış iki grupta çalışabilen, yıldız-üçgen bağlantı şemasına sahip bir hidrafor pompası panosu. Görüntüde dikkat çeken ilk unsur, güvenlik uyarıları ve butonların net bir şekilde yerleştirilmiş olması. Bu tasarım, operatörlerin güvenli bir şekilde sistemi kontrol etmelerini sağlamakla birlikte, acil durumlarda hızlı müdahale imkanı sunuyor.
Yıldız-Üçgen Bağlantı ve Güç Yönetimi
Bu panelin en belirgin özelliği, yıldız-üçgen bağlantı kullanmasıdır. Bu yöntem, özellikle yüksek güçlü elektrik motorlarının (bu durumda 22 kW / 30 HP) kalkış akımını azaltarak şebeke üzerindeki yükü düşürmeyi amaçlar. Motorun ilk kalkışı sırasında, yıldız bağlantısı kullanılarak daha düşük bir gerilim uygulanır; bu da motorda oluşan aşırı akımları önler. Daha sonra motor devrine geçtiğinde ise üçgen bağlantıya geçilir ve nominal şebeke gerilimi (380V AC) sağlanarak normal çalışma koşulları devam eder.
Panelin Genel Yapısı ve Kontroller
Görüntüde, "Pompa 1 Çalışıyor", "Pompa 1 Arıza", "Su Bittİ" ve "Pompa 2 Çalışıyor", "Pompa 2 Arıza" etiketli butonlar yer almaktadır. Bu butonlar, her bir pompa grubunun durumunu izlemek ve manuel olarak kontrol etmek için kullanılır. “Su bitti” butonu ise su seviyesi kritik bir değerin altına düştüğünde devreye giren seviye sensörünün sinyalini gösterir ve pompanın otomatik olarak durmasını sağlar. Ayrıca, panel üzerinde yer alan anahtar (genellikle "0-1" veya benzeri bir gösterge ile ifade edilir), sistemin genel durumunu kontrol etmeye olanak tanır; “0” pozisyonu genellikle kapalıyken, “1” pozisyonu açık demektir.
Teknik Özellikler ve Koruma Elemanları
Panelin üzerinde bulunan şase bağlantı noktası ve CE işareti gibi detaylar, ürünün güvenlik standartlarına uygun olarak üretildiğini gösterir. Ayrıca, panelin üzerindeki etiketlerdeki seri numaraları ve diğer teknik bilgiler, parça takibi ve garanti süreçleri açısından önemlidir. Görüntüde tam olarak görünmese de, bu tip panolarda genellikle aşırı yük termik koruma, kısa devre koruması ve kaçak akım rölesi gibi güvenlik elemanları bulunur.
| Özellik | Değer |
| Gerilim | 380V AC (Trifaze) |
| Güç | 22 kW / 30 HP |
| Bağlantı Şeması | Yıldız-Üçgen |
| Pompa Grubu Sayısı | 2 |
Kullanım Alanları ve Uygulama
Bu tip hidrafor pompası panoları, genellikle fabrikalar, oteller, hastaneler, yüksek katlı binalar ve sulama sistemleri gibi sürekli su basıncı ihtiyacı olan yerlerde kullanılır. Özellikle yangın söndürme hidrofor sistemlerinde yedekli olarak çalışabilme özelliği büyük önem taşır. Görüntüdeki panelin üzerindeki QR kodu, ürünle ilgili daha detaylı bilgilere veya kullanım kılavuzuna erişim sağlamak için kullanılmış olabilir.
