Açıklama

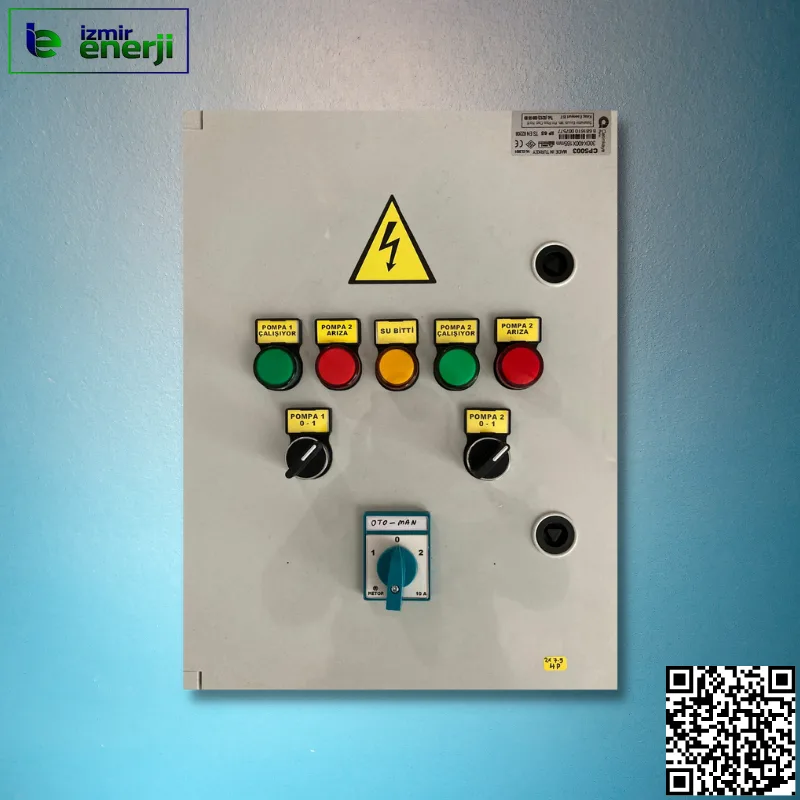

İzmir Enerji logosunun da görülebildiği bu panel, endüstriyel kullanıma uygun, iki pompalı hidrafor sistemleri için tasarlanmış hazır bir çözümdür. Görüntüde, panonun ön yüzünde bulunan butonlar ve göstergeler, operatörün kolayca kontrol edebileceği ve durumunu takip edebileceği bir arayüz sunmaktadır. Özellikle su basıncı hassasiyeti yüksek tesislerde, sulama sistemlerinde veya endüstriyel soğutma uygulamalarında kullanılmak üzere idealdir.
Yıldız-Üçgen Kalkış Devresi
Panonun en belirgin özelliklerinden biri, yıldız-üçgen kalkış devresine sahip olmasıdır. Bu devre, yüksek akım çekişini önleyerek motor sargılarına binen yükü azaltır ve sistemin genel ömrünü uzatır. Motorun ilk kalkışı yıldız konfigürasyonunda daha düşük bir gerilimle gerçekleşir; bu da akımı sınırlar. Ardından, motor nominal hızına ulaştığında üçgen konfigürasyona geçilir ve tam gerilimi alır. Bu yöntem, özellikle büyük asenkron motorlar için yaygın olarak tercih edilen bir kalkış tekniğidir.
Pompa Kontrol Butonları ve Göstergeleri
Panelin ön yüzünde yer alan butonlar, her iki pompanın da ayrı ayrı çalıştırılmasını ve kontrol edilmesini sağlar. "Pompa 1 Çalışıyor" ve "Pompa 2 Çalışıyor" etiketli yeşil butonlar, ilgili pompaların çalışıp çalışmadığını gösterir. “Su Bitti” etiketi taşıyan sarı buton ise, su seviyesi kritik bir seviyeye düştüğünde operatörü uyarır. Bu sayede sistemde olası hasarların önüne geçilebilir. Ayrıca, panonun üzerinde bulunan kombine ölçer (ampermetre ve voltmetre) sayesinde, sistemin elektrik tüketimi ve gerilim değerleri kolayca takip edilebilir.
Teknik Özellikler Tablosu
Aşağıdaki tabloda, ürünün temel teknik özelliklerine yer verilmiştir:
| Özellik | Değer |
| Gerilim | 3 x 380V AC |
| Güç | 7,5 kW |
| Motor Gücü | 10 HP |
| Pompa Grubu Sayısı | 2 |
| Kalkış Şekli | Yıldız-Üçgen |
Güvenlik ve Uyarı Etiketleri
Panelin üzerinde bulunan yüksek voltaj uyarı etiketi (tehlike işareti) güvenlik açısından önemlidir. Bu etiket, yetkisiz kişilerin panoya müdahale etmesini engellemek amacıyla yerleştirilmiştir. Ayrıca, QR kodunun bulunması, teknik dokümanlara ve kullanım kılavuzuna hızlı erişim imkanı sunar. Panelin tasarımı, hem kullanıcı dostu olmayı hem de elektrik güvenliği standartlarına uygunluğu hedeflemektedir.
Görüntüdeki panelde kullanılan malzemelerin kalitesi ve montajının titizliği uzun ömürlü bir kullanım sunar. Özellikle endüstriyel ortamlarda sıklıkla karşılaşılan aşırı yüklenmeler, ani gerilim dalgalanmaları gibi olumsuz etkilere karşı dayanıklıdır. Panonun kompakt tasarımı sayesinde, sınırlı alana sahip tesislerde de kolayca monte edilebilir.
