Açıklama

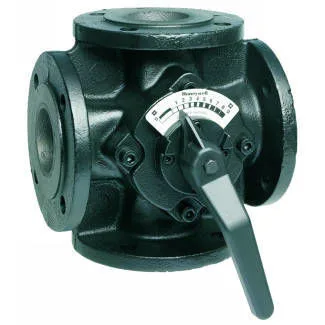

Resideo'nun ZR80FA modeli, ısıtma ve soğutma sistemlerinde hassas kontrol imkanı sunan, dört yollu flanşlı motorlu bir vanadır. Endüstriyel mutfaklar ve baskı ekipmanları gibi alanlarda kullanım için uygun olan bu vana, özellikle karmaşık hidrolik devrelerde akış yönünü değiştirmek veya farklı devreler arasında denge sağlamak amacıyla tasarlanmıştır. Görselde de görüleceği üzere, vananın gövdesi demir dökümden imal edilmiş olup, yüksek basınçlara dayanabilen bir yapıya sahiptir. Motorlu yapısı sayesinde otomatik kontrol sistemleriyle entegrasyonu kolaylaşır ve manuel ayarlama ihtiyacını azaltır.
Dört Yollu Çalışma Prensibi ve Uygulama Alanları
Bu tür dört yollu vanalar, akışkanın yönünü değiştirmek için özel olarak tasarlanmıştır. Genellikle ısıtma sistemlerinde radyatör devresini sıcak su hattına bağlayıp veya bypass yaparak suyu sıcaklığın ayarlanmasına yardımcı olur. Soğutma uygulamalarında ise benzer şekilde soğuk su dağıtımını kontrol edebilirler. Vananın dört yollu yapısı, akışkanın iki farklı port arasında yönlendirilmesini sağlar; bu da sistemdeki debi miktarının ve sıcaklığının hassas bir şekilde ayarlanmasına olanak tanır. Özellikle büyük binaların ısıtma/soğutma sistemlerinde konforlu ve verimli bir çalışma için vazgeçilmezdir.
Gövde Malzemesi ve Çalışma Sıcaklığı
Vananın gövdesi, dökme demir (DMK) malzemesinden üretilmiştir. Dökme demir, korozyona karşı iyi bir direnç gösterir ve yüksek mukavemet sağlar. Bu özellikler sayesinde vana, zorlu çalışma koşullarına dayanabilir ve uzun ömürlü bir kullanım sunar. Ancak dökme demirin bazı kimyasallara karşı hassasiyeti olduğu unutulmamalıdır. Vananın maksimum çalışma sıcaklığı 130°C'dir; bu değer, kullanıldığı sistemin çalışma sıcaklığının aşılmaması gerektiği anlamına gelir. Aksi takdirde vana gövdesinde deformasyon veya arıza meydana gelebilir.
Teknik Özellikler ve Motor Uyumu
Resideo ZR80FA modelinin teknik özellikleri aşağıdaki tabloda özetlenmiştir:
| Özellik | Değer |
| Model Numarası | ZR80FADN80 |
| Vana Tipi | Dört Yollu |
| Kvs Değeri | 1004 |
| Bağlantı Tipi | Flanşlı |
| Gövde Malzemesi | Dökme Demir (DMK) |
| Maksimum Çalışma Sıcaklığı | 130 °C |
| Basınç Nitelikleri | PN6 |
Vana, Honeywell M6061A ve L serisi motorlarla uyumludur. Bu motorlar, vananın açılış ve kapanışını kontrol etmek için kullanılır; kontrol sinyali ile vananın konumunu hassas bir şekilde ayarlama imkanı sunar. Motorun doğru seçimi ve bağlantısı, vananın düzgün çalışması açısından kritik öneme sahiptir.
Flanşlı Bağlantı ve Montaj
Vana üzerinde bulunan flanşlar sayesinde, mevcut boru sistemlerine kolayca entegre edilebilir. Flanş bağlantılarının doğru şekilde sızdırmazlık sağlaması için uygun contaların kullanılması önemlidir. Montaj sırasında vananın ekseninin boru hattıyla aynı hizada olduğundan emin olunmalıdır; aksi takdirde aşınma ve yıpranmaya yol açabilir. Ayrıca, titreşim yalıtımı sağlamak için esnek bağlantı elemanları kullanılması tavsiye edilir.
