Açıklama

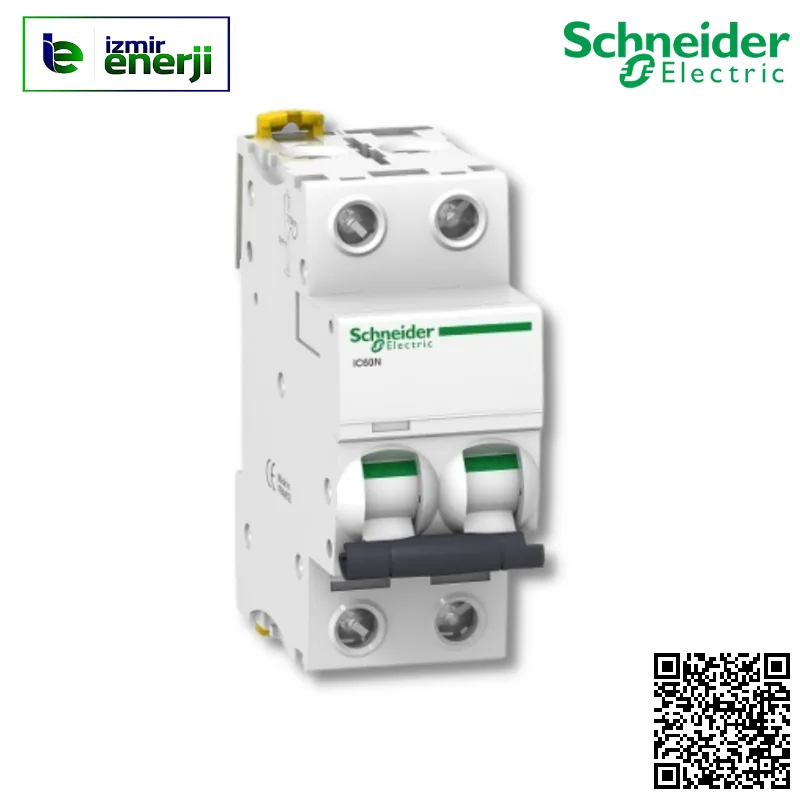

Schneider Electric Acti9 iC60N A9F74202, ticari ve sanayi tesislerinin dağıtım panolarında devre koruması için kullanılan iki kutuplu minyatür devre kesicidir. 2 amperlik anma akımı ve C tipi açma eğrisiyle, aydınlatma ve priz hatları gibi orta dereceli ani akım çeken devrelerde tercih edilir.
Acti9 iC60N Serisinin Yapısı
iC60N ailesi, Schneider'in Acti9 modüler dağıtım sisteminin omurgasını oluşturur. Gövde IEC 60898-1 standardına göre üretilir ve 6 kA kısa devre kesme kapasitesine sahiptir. VisiSafe çift kesme göstergesi sayesinde kontağın gerçekten açık olduğu mandal üzerinden görülür; bu özellik bakım sırasında hat güvenliğini doğrular.
2x2A C Eğrisi Teknik Detaylar
C eğrisi, anma akımının 5 ila 10 katı arasındaki akımlarda manyetik açma yapar. 2A değeri, küçük transformatörler, kontrol devreleri ve hassas ölçüm hatları için uygundur. İki kutuplu yapı, faz ve nötrü aynı anda keserek tam yalıtım sağlar.
| Özellik | Değer |
| Seri | Acti9 iC60N |
| Sipariş kodu | A9F74202 |
| Anma akımı (In) | 2 A |
| Kutup sayısı | 2P |
| Açma eğrisi | C |
| Kesme kapasitesi (Icn) | 6 kA |
| Anma gerilimi | 400 V AC |
| Standart | IEC 60898-1 |
Montaj ve Kullanım Alanları
35 mm DIN ray üzerine geçmeli olarak monte edilir, modül genişliği 18 mm'nin katlarıdır. Acti9 baralarıyla hızlı kurulum yapılır. Elektrik panoları, dağıtım tabloları ve kontrol panolarında devre başına koruma için kullanılır.
