Açıklama

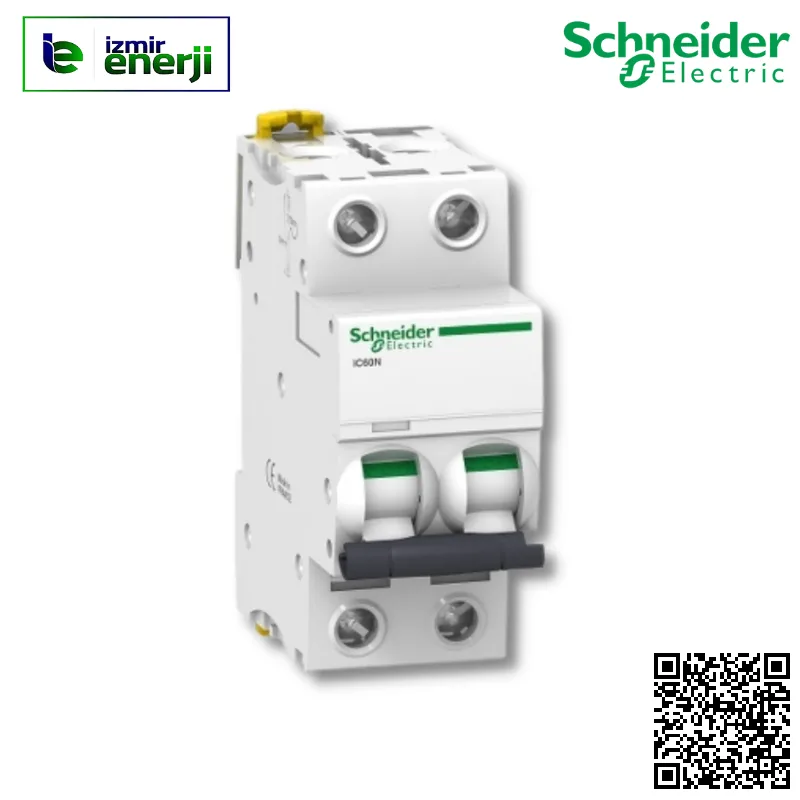

Schneider Electric Acti9 iC60N A9F74250, dağıtım panolarında yüksek akımlı hatların korunması için tasarlanmış iki kutuplu minyatür devre kesicidir. 50 amperlik anma akımı ile ana besleme kollarında ve güçlü tüketici gruplarında görev alır.
iC60N 50A Modelinin Konumu
A9F74250, iC60N serisinin üst akım kademesinde yer alır. C eğrisi ve 6 kA kesme kapasitesiyle, motor besleme hatları, kompansazyon panoları ve alt dağıtım tablolarının ana girişlerinde kullanılır. İki kutuplu gövde faz-nötr hatlarını birlikte yönetir.
Teknik Özellikler
Anma akımı yüksek olduğundan iletken kesitleri ve bağlantı torku üreticinin değerlerine göre seçilir. Klemensler 35 mm² kesite kadar iletken kabul eder.
| Özellik | Değer |
| Seri | Acti9 iC60N |
| Sipariş kodu | A9F74250 |
| Anma akımı (In) | 50 A |
| Kutup sayısı | 2P |
| Açma eğrisi | C |
| Kesme kapasitesi (Icn) | 6 kA |
| Anma gerilimi | 400 V AC |
| Standart | IEC 60898-1 |
Kullanım Senaryoları
Alt panoların ana şalteri, üç fazlı motorların besleme korumaları ve ısıtma-soğutma gruplarının dağıtımında yer alır. DIN ray montajı ve Acti9 bara uyumu kurulumu hızlandırır.
