Açıklama

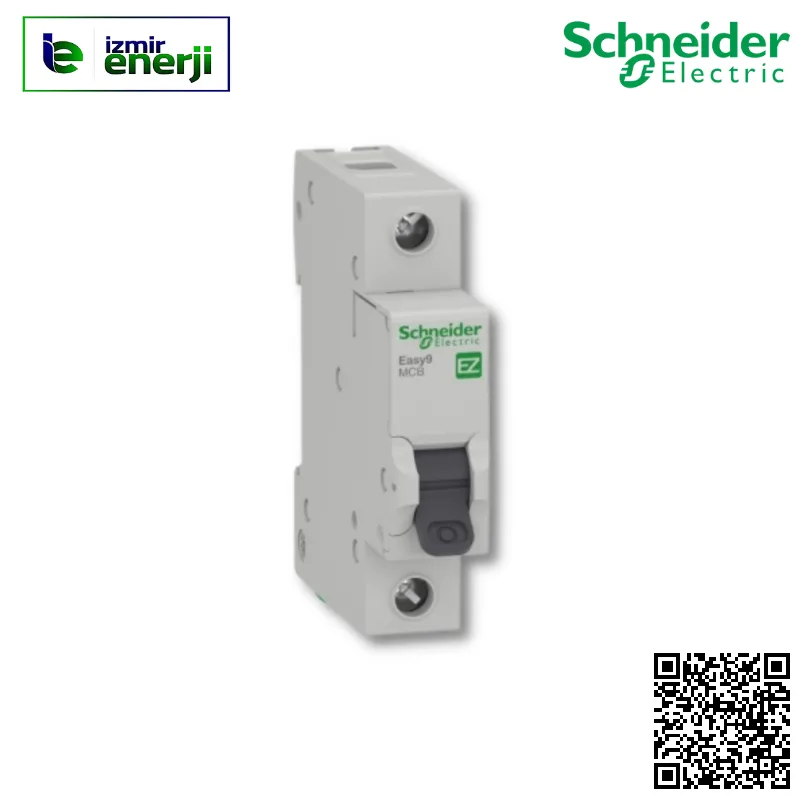

Schneider Electric Easy9 EZ9F43116, konut ve küçük ticari tesislerin elektrik panolarında devre koruması için kullanılan tek kutuplu minyatür devre kesicidir. 16 amper anma akımı ve C eğrisiyle priz ve aydınlatma hatlarında yaygın olarak görev alır.
Easy9 Serisi Genel Bakış
Easy9, Schneider'in ekonomik ev tipi koruma serisidir. EZ9F43116, 3 kA kısa devre kesme kapasitesiyle konut dağıtım panolarının standart akım gereksinimini karşılar. Tek modül genişliğinde olup pano içinde az yer kaplar.
16A C Eğrisi Detayları
C eğrisi anma akımının 5-10 katında manyetik açma yapar; priz grupları ve küçük motorlu cihazların kalkış akımına uyumludur. 16A değeri, 2,5 mm² kesitli priz hatları için tipik koruma seviyesidir.
| Özellik | Değer |
| Seri | Easy9 |
| Sipariş kodu | EZ9F43116 |
| Anma akımı (In) | 16 A |
| Kutup sayısı | 1P |
| Açma eğrisi | C |
| Kesme kapasitesi | 3 kA |
| Anma gerilimi | 230 V AC |
| Standart | IEC 60898-1 |
Montaj ve Kullanım
35 mm DIN ray üzerine geçmeli monte edilir. Konut panolarında aydınlatma, priz ve mutfak hatlarının devre korumasında kullanılır; bara veya kablo köprüleriyle gruplandırılır.
