Açıklama

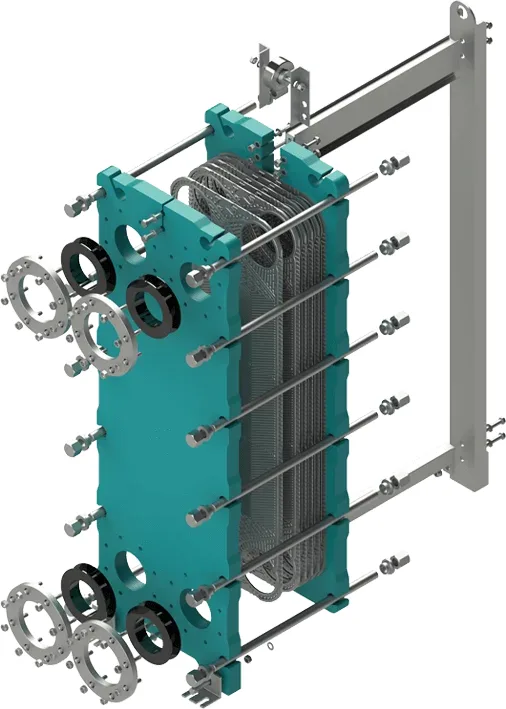

Görselde yer alan parçalar, bir plakalı eşanjörün temel bileşenlerini oluşturmaktadır. Bu tür eşanjörler, ısı transferi uygulamalarında yaygın olarak kullanılan, kompakt ve verimli cihazlardır. Parçaların detaylı incelenmesi, eşanjörün çalışma prensibini ve tasarım özelliklerini anlamamıza yardımcı olur.
Plakalı Eşanjör Yapısı ve Bileşenleri
Görseldeki plaka eşanjörü, bir dizi plakadan oluşmaktadır. Bu plakalar genellikle paslanmaz çelik gibi korozyona dayanıklı malzemelerden üretilir. Her bir plakanın üzerinde kanallar bulunur ve bu kanallar, iki farklı akışkanın birbirine yakın bir şekilde temas etmesini sağlar. İki akışkan arasındaki sıcaklık farkı sayesinde ısı transferi gerçekleşir.
Plakalar, plaka paketini oluşturur. Bu paket, sert ve esnek plakaların bir araya getirilmesiyle elde edilir. Plakaların arasına yerleştirilen contalar, akışkanların farklı kanallar arasında karışmasını önler ve sızdırmazlığı sağlar. Contalar genellikle elastomerik malzemelerden üretilir ve çalışma sıcaklığına ve basınçlarına uygun seçilir.
Plaka Malzemesi ve Uygulama Alanları
Görseldeki plakaların malzeme seçimi, kullanıldığı uygulamanın gereksinimlerine bağlıdır. Paslanmaz çelik, gıda endüstrisi, ilaç sanayi ve kimya prosesleri gibi hijyenin önemli olduğu alanlarda sıklıkla tercih edilir. Daha düşük maliyetli uygulamalarda alüminyum veya titanyum da kullanılabilir. ısı transfer verimliliğini artırmak için plakaların yüzeyinde dalgalanmalar veya özel desenler bulunabilir.
Bu tip eşanjörlerin kullanım alanları oldukça geniştir: merkezi ısıtma sistemleri, soğutma tesisatları, proses endüstrisi (gıda, kimya, ilaç), gemi ve denizcilik uygulamaları gibi birçok alanda ısı transferi ihtiyacını karşılamak için kullanılırlar. Özellikle sınırlı alana sahip uygulamalarda yüksek ısı transfer oranı sağlama avantajına sahiptirler.
Plaka Paketinin Montajı ve Bağlantıları
Görselde, plaka paketini sabitlemek için kullanılan çerçeve elemanları dikkat çekmektedir. Bu çerçeveler, plakaların doğru pozisyonda tutulmasını sağlar ve eşanjörün mekanik dayanımını artırır. Ayrıca, bağlantı elemanları (flanşlar, somunlar, civatalar) akışkanların giriş ve çıkış bağlantılarını oluşturur. Flanşlar genellikle boru hatlarına kaynak yapılarak veya dişli bağlantılarla sabitlenir.
| Özellik | Değer (Tipik) |
| Plaka Malzemesi | Paslanmaz Çelik (304, 316L), Alüminyum, Titanyum |
| Conta Malzemesi | EPDM, NBR, Viton, Kalrez |
| Çalışma Basıncı | 2 - 40 bar (Uygulamaya Bağlı) |
| Çalışma Sıcaklığı | -196°C ile +350°C (Malzemeye Bağlı) |
Bakım ve Temizlik
Plakalı eşanjörlerin verimli bir şekilde çalışmaya devam etmesi için düzenli bakım ve temizlik gereklidir. Plaka yüzeylerinde kireçlenme, paslanma veya diğer türdeki ölçeklenmeler oluşabilir. Bu durum ısı transfer direncini artırır ve eşanjörün verimini düşürür. Kimyasal temizleyiciler veya mekanik fırçalama yöntemleri ile plakalar temizlenebilir. Contaların düzenli olarak kontrol edilmesi ve yıpranmış contaların değiştirilmesi de önemlidir.
Eşanjör parçalarının doğru montajı ve sökülmesi, hasar riskini en aza indirmek için dikkat gerektirir. Kullanım kılavuzunda belirtilen prosedürlerin takip edilmesi ve yetkili servislerden destek alınması tavsiye edilir.
