Açıklama

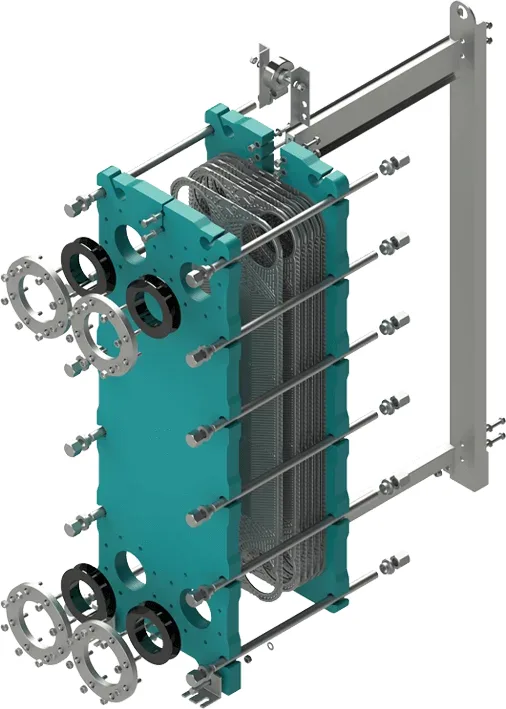

Görselde yer alan cihaz, endüstriyel ısı transferi uygulamaları için tasarlanmış bir plaka ısı eşanjörü ünitesidir. Bu tip ısı eşanjörleri, özellikle gıda, ilaç, kimya ve enerji gibi sektörlerde sıvıların sıcaklıklarını verimli bir şekilde değiştirmek amacıyla kullanılır. Yüksek yüzey alanı sayesinde kompakt boyutlarda büyük miktarlarda ısı transferi yapma imkanı sunar.
Plaka Isı Eşanjörü Yapısı ve Çalışma Prensibi
Görseldeki ünitede, paralel olarak yerleştirilmiş birçok ince metal plaka bulunmaktadır. Bu plakalar genellikle paslanmaz çelik (304 veya 316L paslanmaz çelik) gibi korozyona dayanıklı malzemelerden üretilir. Plakaların arasında kalan kanallar, iki farklı sıvının karşı akım prensibiyle ısı alışverişi yapmasını sağlar. Bir sıvı plaka yüzeyinden geçerken, diğer sıvı de bitişik plakadan ilerler. Bu sayede sıcaklık farkı en verimli şekilde kullanılır ve hızlı bir ısı transferi gerçekleşir.
Plakaların Malzemesi ve Tasarımı
Plakaların malzemesi, uygulamanın gereksinimlerine göre seçilir. Gıda veya ilaç endüstrisinde hijyenik koşulların sağlanması için 3-A standardına uygun paslanmaz çelik plakalar tercih edilirken, kimyasal uygulamalarda ise korozyon direnci daha ön planda olabilir ve farklı alaşımlar kullanılabilir. Plakaların yüzey geometrisi de ısı transfer verimliliğini etkiler. Bazı plakalar düz veya hafif tırtıklı olabilirken, bazıları özel desenlere sahip olabilir. Bu desenler, turbülansı artırarak ısı transferini iyileştirir ve basınç düşüşünü minimize eder.
Modelin Teknik Özellikleri (Tahmini)
Görseldeki modelin genel yapısı ve kullanılan malzemeler ışığında, bazı olası teknik özellikleri şu şekilde sıralanabilir:
| Plaka Sayısı | 30-60 (Uygulamaya göre değişir) |
| Plaka Malzemesi | Paslanmaz Çelik 304/316L |
| Plaka Kalınlığı | 0.5 - 1.2 mm |
| Maksimum Basınç | 10-40 bar (Model ve tasarımına göre değişir) |
| Maksimum Sıcaklık | 80-120 °C (Plaka malzemesine bağlı olarak değişir) |
Montaj ve Bağlantı Elemanları
Görselde, ısı eşanjörünü destekleyen sağlam bir çerçeve yapısı görülmektedir. Bu çerçeve, ünitenin güvenli bir şekilde monte edilmesini ve titreşimlerin kontrol altında tutulmasını sağlar. Plakaları sabitleyen sıkıştırma plaka sıkıştırma aparatları yüksek mukavemetli malzemelerden üretilmiştir ve plakaların düzgün bir şekilde temas etmesini sağlayarak optimum ısı transferi performansını garanti eder. Bağlantı noktalarındaki flanşlar, boru hatlarına kolayca entegre edilebilir ve sızdırmaz bağlantılar oluşturur. Flanşların etrafındaki contalar (EPDM veya Viton gibi), sıvıların kaçaklarını önler ve güvenli bir çalışma ortamı sağlar.
Bu tip plaka ısı eşanjörleri, düzenli bakım gerektirir. Plakaların temizlenmesi ve kireçlenme gibi sorunların giderilmesi, ünitenin verimliliğini korumak için önemlidir. Ayrıca, contaların periyodik olarak kontrol edilmesi ve gerekirse değiştirilmesi gerekir.
