Plakalı Isı Eşanjörleri

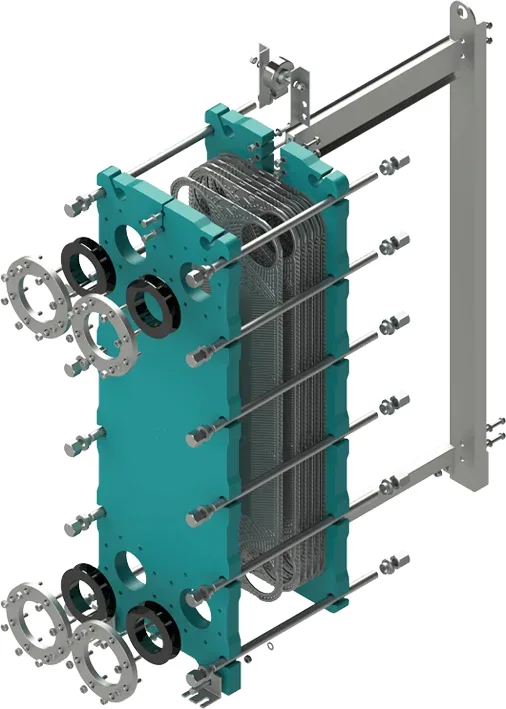

Plakalı ısı eşanjörleri, farklı sıcaklıktaki iki akışkanın doğrudan temas etmeden ısı transferi yapmasını sağlayan, yüksek verimli ve kompakt bir çözümdür. Görüntüde yer alan model, özellikle endüstriyel uygulamalarda yaygın olarak kullanılan, çift plakalı tasarıma sahip bir eşanjördür. Bu tipteki eşanjörler, daha geniş yüzey alanı sunarak ısı transfer kapasitesini artırır ve verimliliği yükseltir.

Yüksek Isı Transfer Verimliliği

Plakalı ısı eşanjörlerinin en önemli avantajlarından biri, yüksek ısı transfer verimliliğidir. Plakalar arasındaki ince kanallar sayesinde akışkanlar arasında geniş bir temas yüzeyi oluşur. Bu durum, daha etkili bir ısı alışverişi anlamına gelir. Görüntüde de görülebildiği gibi, plakaların dalgalı yapısı, türbülanslı akışı teşvik eder ve ısı transfer hızını artırır. Bu sayede, geleneksel borulu ısı eşanjörlerine kıyasla daha küçük bir alanda daha fazla ısı enerjisi aktarılabilir.

Çift Plakalı Tasarımın Avantajları

Görülen çift plakalı yapı, özellikle yüksek basınçlı ve sıcak akışkanların kullanıldığı uygulamalarda dayanıklılık ve güvenilirlik açısından önemli bir avantaj sunar. Her iki tarafındaki keçe contalar, sızıntı riskini minimize eder ve farklı kimyasallara karşı koruma sağlar. Plakaların malzemesi genellikle paslanmaz çelik veya titanyum gibi korozyona dayanıklı metallerden seçilir. Bu da eşanjörün uzun ömürlü olmasını garanti eder. Plaka aralığı, akışkanın türüne ve istenen ısı transfer oranına göre ayarlanabilir.

Kolay Montaj ve Bakım

Bu tip ısı eşanjörlerinin bir diğer önemli özelliği ise kolay montaj ve bakıma olanak tanımasıdır. Plakalı yapı sayesinde eşanjör sökülüp temizlenebilir veya hasarlı plakalar kolayca değiştirilebilir. Bu durum, bakım maliyetlerini düşürür ve sistemin çalışma süresini artırır. Görüntüde de görülebildiği gibi, çerçeve yapısı montajı kolaylaştırırken, plakaların doğru pozisyonda yerleştirilmesini sağlar. Ayrıca, eşanjörün farklı boyutlarda ve kapasitelerde tasarlanabilmesi, çeşitli uygulamalara uyum sağlamasına olanak tanır.

Teknik Özellikler

Aşağıda bu tip bir eşanjör için olası teknik özelliklerin yer aldığı tablo bulunmaktadır. Bu değerler genel bir örnektir ve gerçek değerler uygulamanın gereksinimlerine göre değişiklik gösterebilir:

Bu tür eşanjörler, gıda ve içecek endüstrisi, kimya sanayi, merkezi ısıtma sistemleri ve soğutma uygulamaları gibi birçok farklı alanda kullanılmaktadır. Özellikle enerji verimliliğinin önemli olduğu uygulamalarda tercih edilir.
