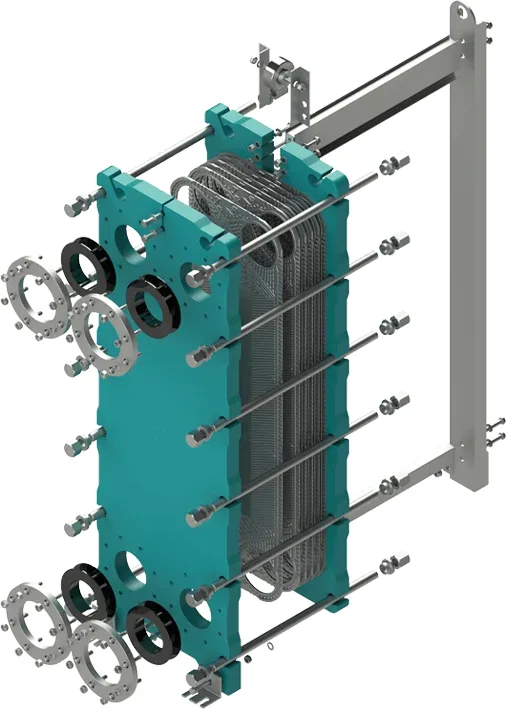

Merhaba! Birmakine.com için hazırladığımız bu ürün açıklamasında, plaka tipi ısı eşanjörlerinde kullanılan modüler sistemlere yakından bakacağız. Görüntüde de görüleceği üzere, özellikle büyük ölçekli ve karmaşık ısı transferi uygulamaları için tasarlanmış, yüksek performanslı ve esnek bir çözüm sunuyor.
Modüler Yapının Avantajları
Bu tip sistemler, birden fazla plaka grubu (plate stack)'nun birbirine bağlanmasıyla oluşturulur. Bu sayede, tek bir büyük eşanjör yerine, daha küçük ve yönetilebilir modüllerden oluşan bir yapı elde edilir. Modülerliğin başlıca avantajları arasında kolay montaj, sökme ve bakım imkanı yer alır. Ayrıca, sistemdeki bir plaka grubunda meydana gelen arıza durumunda, tüm sistemi durdurmak yerine sadece etkilenen grubu değiştirmek mümkün olur, bu da üretim sürekliliği açısından büyük önem taşır.
Yüksek Isı Transfer Verimliliği
Görünen tasarıma göre, eşanjörde kullanılan plakalar arasındaki özel kanal geometrisi, ısı transfer verimini maksimize etmek için optimize edilmiştir. Plaka malzemesi olarak genellikle paslanmaz çelik (304/316L) gibi korozyona dayanıklı metaller kullanılır. Bu sayede hem yüksek termal etkinlik sağlanır hem de uzun ömürlü bir yapı elde edilir. Plakalar arasındaki sıkılık, conta (gasket) malzemesiyle ayarlanabilir ve farklı sıcaklık ve basınç koşullarına uygun hassas kontrol imkanı sunar.
Esnek Uygulama Alanları
Modüler plaka tipi ısı eşanjörleri, gıda endüstrisinden kimya sektörüne, enerji üretim tesislerinden HVAC sistemlerine kadar geniş bir uygulama yelpazesine sahiptir. Özellikle büyük hacimli sıvıların ısıtılması veya soğutulması gereken uygulamalarda idealdirler. Farklı proses akışkanları ile çalışabilirler ve bu nedenle çok yönlüdürler.
Sistem Tasarımı ve Teknik Özellikler
Bu sistemdeki çerçeve yapısı, modüllerin güvenli bir şekilde monte edilmesini ve sökülmesini sağlar. Çerçevenin tasarımı, basınçlı ortamlar için yüksek mukavemet gereksinimlerini karşılayacak şekilde optimize edilmiştir. Bağlantı noktalarındaki flanşlar, farklı boru çapları ve bağlantı tipleriyle uyumlu olacak şekilde tasarlanabilir.
| Özellik | Değer (Temsili) |
| Plaka Malzemesi | Paslanmaz Çelik 316L |
| Maksimum Basınç | 25 bar |
| Maksimum Sıcaklık | 200 °C |
| Plaka Sayısı (Modül Başına) | 30-150 (Uygulamaya Göre Değişir) |
Bakım ve Kontrol
Bu tip sistemlerin düzenli bakımı, uzun ömürlü olmaları için kritik öneme sahiptir. Conta değişimi periyodik olarak yapılması gereken bir işlemdir. Ayrıca, plaka yüzeylerinde kireçlenme veya diğer türdeki birikintiler oluşması durumunda, kimyasal temizlik gerekebilir. Sistem üzerinde basınç ve sıcaklık sensörleri ile donatılmış olması, proses parametrelerinin sürekli izlenmesini sağlar ve olası sorunların erken tespiti için imkan tanır.
Umarız bu açıklama, modüler plaka tipi ısı eşanjör sistemleri hakkında size kapsamlı bir fikir vermiştir. Birmakine.com'da diğer endüstriyel ekipmanlarımızı da inceleyebilirsiniz.
