Fabrikanın elektrik odasına girdiğinizde ilk dikkat çeken şey genelde duvara dizilmiş gri sac kutular olur. İçeride yüzlerce kablo, sıralı kontaktörler, bir PLC ve renk renk sigortalar. Bir tekstil atölyesinde sabah vardiyası makineleri tek tek devreye alırken pano kapağını açıp termik attı mı diye bakan ustabaşının ne aradığını bilmesi, üretimin o gün hiç durmadan akmasıyla doğrudan ilgilidir. Pano dediğimiz şey aslında tesisin sinir sistemidir; motoru, kompresörü, aydınlatmayı, ısıtıcıyı hangi sırayla ve hangi korumayla besleyeceğini o metal kutunun içindeki düzen belirler.

İkinci el ya da sıfır bir pano alırken çoğu kişi sadece "kaç amper" diye sorar. Oysa panonun hangi ortamda duracağı, içine konan malzemenin markası, baranın kesiti ve kontrol mantığının PLC mi yoksa klasik röle-kontaktör mü olduğu, satın aldıktan sonra yıllarca yaşayacağınız arıza ve bakım yükünü belirler. Yanlış seçilen bir kompanzasyon panosu reaktif ceza faturasıyla geri döner; yetersiz IP korumalı bir saha panosu ilk tozlu yazda içine nem çekip kontaktörleri yapıştırır. Bu rehberde elektrik panolarının tiplerini, seçim kriterlerini, fiyat bantlarını ve sahada en sık yapılan hataları, tesiste yıllarını geçirmiş bir gözle anlatıyoruz.

Elektrik Panosu ve Kontrol Sistemi Çeşitleri

Pano, gördüğü işe göre adlandırılır. Ana dağıtım panosu (ADP) trafodan ya da şebekeden gelen enerjiyi karşılar, sayaç ve ana şalterden sonra tesisin tamamına dağıtır. Tali dağıtım panoları (TDP) ise bu enerjiyi katlara, hatlara, makine gruplarına böler. Motor kontrol merkezleri (MCC), içinde onlarca motor çıkışını yumuşak yol vericiler veya kontaktör-termik kombinasyonlarıyla yöneten büyük dolaplardır; çimento, demir-çelik, su arıtma gibi çok motorlu tesislerin bel kemiğidir.

Kompanzasyon panoları reaktif gücü kondansatör gruplarıyla düzeltir, dağıtım şirketinin kestiği reaktif cezayı sıfırlamaya çalışır. Otomasyon panolarında ise iş PLC'ye, dokunmatik operatör paneline (HMI) ve sürücülere (inverter/VFD) devredilir. Saha tipi (outdoor) panolar poliester ya da paslanmaz gövdeyle dışarıda dururken; pano içine giren operatörün hayatını koruyan ark koruması ve seksiyonlama, orta gerilim hücrelerinin ayrı dünyasıdır.

Çoğu İşletmecinin Atladığı Teknik Detay: Sac Kalınlığı, Bara ve IP Sınıfı

Bir panonun ömrünü belirleyen, etiketteki amper değeri kadar gövdenin kendisidir. İç mekan dolapları çoğunlukla 1,5-2 mm DKP sacdan bükülür; saha panolarında 2-3 mm tercih edilir, paslanmaz gövdelerde 304 ya da gıda-kimya ortamında 316 kalite aranır. İnce saçtan yapılmış ucuz pano, kapağı her açıp kapadığınızda esner, contası oturmaz, içine nem çeker.

Bara kesiti de sık atlanan bir konudur. 630 A taşıyacak bir bakır bara ile 1250 A'lik bara arasında kesit farkı küçümsenmez; yetersiz baralı bir panoyu zorlarsanız bağlantı noktaları ısınır, oksitlenir ve bir gün kızararak arıza verir. IP koruma sınıfı ise ortamla eşleşmeli: temiz elektrik odasında IP31-IP41 yeterken, tozlu un fabrikasında ya da yağlı talaşlı CNC atölyesinde en az IP54, dış sahada IP65 şart. Bunların yanında pano içi ısınma hesabı yapılmadan tıka basa doldurulan dolaplar, yazın 40 derecede sürücüleri sıcaklıktan attırır; fan ya da klima ile termal yönetim çoğu zaman planlanmaz.

Elektrik Panosu Nasıl Seçilir, Seçerken Neye Dikkat Edilir

İlk soru her zaman yük olmalı: panoya bağlanacak toplam kurulu güç ve eşzamanlılık faktörü. Bunu bilmeden seçilen ana şalter ya çok küçük kalır ya da gereksiz pahalı olur. Sonra enerji türü gelir; 380 V trafolu mu, jeneratör devreye giriyor mu, otomatik transfer şalteri (ATS) gerekiyor mu? Kesintisiz çalışması gereken bir veri merkezi ya da soğuk hava deposu için bu kritik bir karardır.

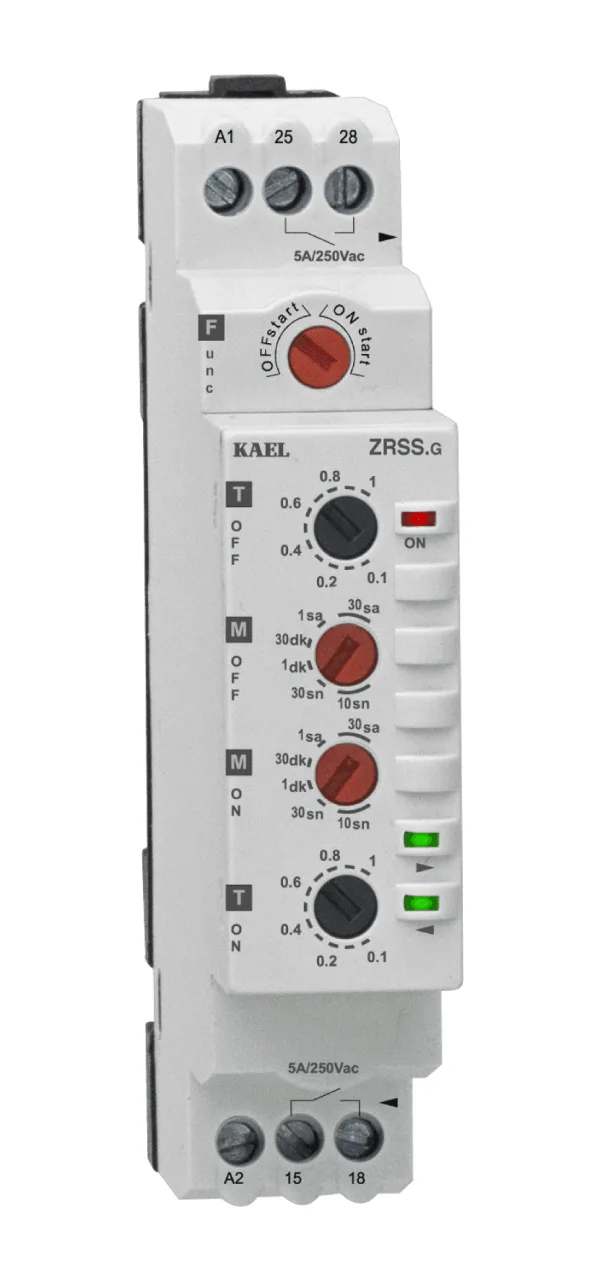

Kontrol mantığını da baştan netleştirin. Basit bir pompa istasyonu için klasik kontaktör-röle yeterliyken, reçete değiştiren bir dolum hattı PLC ve HMI ister. İçindeki komponentlerin markasına bakın: Schneider, ABB, Siemens, Eaton gibi şalter ve kontaktörler yedek parça ve servis açısından rahattır; bilinmeyen Uzak Doğu markaları ucuzdur ama üç yıl sonra aynı modeli bulamazsınız. İkinci el alıyorsanız bara bağlantılarındaki ısınma izlerine, kontaktör temas yüzeylerine ve kablo kanallarındaki düzene bakmak, panonun geçmişte nasıl zorlandığını ele verir.

Elektrik Panoları ve Kontrol Sistemleri Fiyatları

Fiyat, panonun amperajına, içine konan malzemenin markasına ve otomasyon seviyesine göre çok geniş bir bantta gezer. Giriş segmentinde küçük bir tali dağıtım panosu ya da yerli markalı sigorta-kontaktörlü basit bir kumanda panosu yer alır; bunlar küçük atölyeler için ekonomik çözümlerdir. Orta segment, MCC dolapları, kompanzasyon panoları ve markalı şalterli orta boy dağıtım panolarını kapsar; burada bara kalitesi ve IP sınıfı fiyatı belirgin şekilde değiştirir.

Üst segmentte ise PLC, HMI ve çok sayıda sürücü barındıran otomasyon panoları, çekmeceli MCC'ler ve dış saha için paslanmaz gövdeli özel projeler bulunur; bir tek dolap, içindeki Siemens ya da ABB ekipman setiyle ciddi bir yatırım kalemi olabilir. İkinci el panolarda en büyük tasarruf, içindeki sağlam markalı şalter ve baranın değerinden gelir. Güncel ve gerçekçi fiyat için sayfadaki ilanları amperaj, marka ve IP sınıfına göre filtreleyip karşılaştırmanızı, mümkünse panoyu yerinde gördükten sonra teklif vermenizi öneririz.

Satın Alırken Sık Yapılan Hatalar

• Sadece ana şalter amperajına bakıp bara kesitini ve kısa devre dayanımını (Icw) sormamak; pano kağıt üstünde yeter görünür ama ilk arıza akımında bağlantılar dağılır.
• Ortam koşulunu hesaba katmadan düşük IP'li iç mekan panosunu tozlu ya da nemli sahaya koymak, ardından altı ay sonra korozyon ve kontak yapışmasıyla uğraşmak.
• İkinci el panonun içindeki bilinmeyen marka kontaktör ve röleleri görmezden gelip "çalışıyor ya" demek; arıza anında yedek parça bulunamayınca hat günlerce durur.
• Pano içi ısı yükünü hesaplamadan dolabı sürücü ve trafoyla doldurmak; termal yönetim yoksa yaz aylarında ekipman aşırı sıcaklıktan kendini kapatır.

Öne Çıkan Markalar

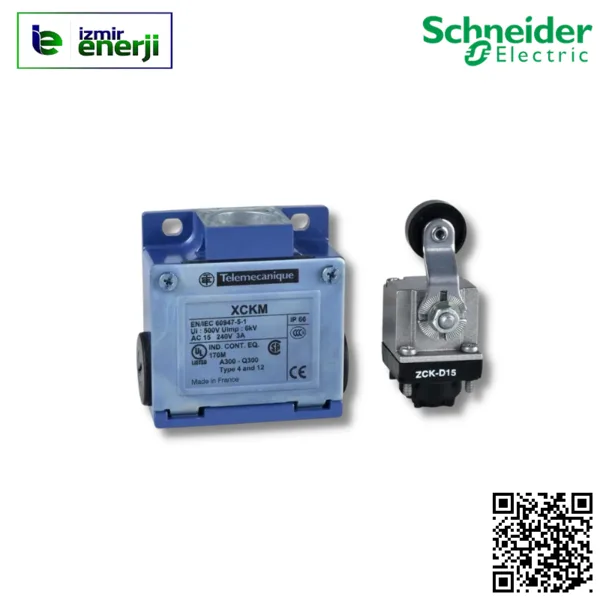

Pano dünyasında iki katman vardır: dolabı bükenler ve içine konan komponentler. Şalter, kontaktör ve koruma tarafında Schneider Electric, ABB, Siemens ve Eaton (Moeller) Türkiye'de yaygın stoğa ve servise sahiptir; yedek parça ve teknik destek bulmak görece kolaydır. Otomasyon tarafında Siemens (S7 serisi PLC, KTP/Comfort HMI) ve ABB sürücüler proses hatlarında sık karşımıza çıkar.

Pano gövdesi ve montaj sistemlerinde Rittal referans kabul edilir; modüler dolapları ve iklimlendirme aksesuarlarıyla bilinir. Yerli üretimde Çetinkaya, Mete Enerji gibi markalar gövde ve priz-fiş grubunda, çok sayıda yerel pano atölyesi ise projeye özel imalatta öne çıkar. İkinci el alırken panonun içindeki markaların sürekliliği, yıllar sonra yedek parça ve servis bulabilmeniz açısından dolabın kendisinden daha kıymetlidir.

Bakım ve Güvenli Kullanım

Panonun en sinsi düşmanı gevşek bağlantı ve ısınmadır. Yılda en az bir kez, mümkünse termal kamera ile bara ve klemens bağlantılarındaki sıcak noktalar taranmalı; gevşeyen vidalar tork anahtarıyla yeniden sıkılmalıdır. Toz, panonun içindeki en sessiz arıza sebebidir; filtreli havalandırma pedleri ve fan filtreleri periyodik temizlenmeli, gerekiyorsa değiştirilmelidir.

Kompanzasyon panolarında kondansatörlerin kapasitesi zamanla düşer; reaktif ölçer değerleri takip edilmeli, şişen ya da kapasitesini yitiren kondansatörler değiştirilmelidir. Kontaktör temas yüzeylerinde aşırı kıvılcım izi varsa o kontaktör ömrünü doldurmuştur. Pano üstünde her zaman güncel bir bağlantı şeması ve etiketleme bulundurun; bir gece arızasında hangi kablonun nereye gittiğini bilmek, duruş süresini saatlerden dakikalara indirir. Çalışmadan önce mutlaka enerjiyi kesin, kilitleme-etiketleme (LOTO) uygulayın ve gerilim yokluğunu test cihazıyla doğrulayın.

Sıkça Sorulan Sorular

İkinci el elektrik panosu almak mantıklı mı? İçindeki şalter, kontaktör ve baranın markalı ve sağlam olduğu bir pano, sıfırın çok altında fiyata aynı işi görür. Bara bağlantılarında ısınma-oksitlenme izi yoksa, kontaktör temasları temizse ve ortam koşuluna uygun IP sınıfındaysa ikinci el oldukça mantıklıdır. Bilinmeyen marka komponent doluysa uzak durun.

Kompanzasyon panosu almazsam ne olur? Endüktif yükü yüksek tesislerde (motor, trafo, kaynak makinesi) reaktif güç artar ve dağıtım şirketi belirli oranı aştığınızda reaktif ceza keser. Doğru boyutlandırılmış bir kompanzasyon panosu cos φ değerini 0,99 üstüne çekerek bu cezayı sıfırlar; yatırım çoğu tesiste birkaç fatura döneminde geri döner.

PLC'li otomasyon panosu mu, klasik kumanda panosu mu seçmeliyim? İş sabit bir çalışma düzenindeyse (tek pompa, sabit fan) klasik kontaktör-röle hem ucuz hem dayanıklıdır. Reçete değişen, hız ayarı ve uzaktan izleme isteyen hatlarda PLC ve HMI bu esnekliği verir. Karar, üretimin ileride ne kadar değişeceğine bağlıdır.

Pano hangi IP koruma sınıfında olmalı? Temiz elektrik odasında IP31-IP41 yeterli olur. Tozlu üretim ortamında (un, ahşap, talaş) en az IP54, su sıçraması olan yıkama alanlarında IP55-IP65, dış sahada ise IP65 ve UV dayanımlı poliester ya da paslanmaz gövde tercih edilmelidir.

Mevcut panoma yeni makine ekleyebilir miyim? Önce ana şalter ve baranın yedek kapasitesine, ardından boş klemens ve modül yerine bakılır. Toplam yük ana kesici değerine yaklaşıyorsa ya da ısı yükü dolabın sınırını zorluyorsa zorlamak yerine tali pano eklemek daha güvenlidir. Bu hesabı bir elektrik mühendisine ya da yetkili pano firmasına doğrulatmak en sağlıklısıdır.
