- Tray sealer, ürünü tabldot tepsiye yerleştirip üzerini film ile ısıyla mühürler; MAP ile tepsi içi atmosfer değiştirilerek raf ömrü uzatılır.
- Vakum paketleme havayı tümüyle alır; MAP ise tepsiye koruyucu gaz karışımı verir — ürünün yapısına göre biri diğerinden uygundur.
- Kapasite, tepsi ölçüsü, gaz karışımı ve otomasyon seviyesi makine seçimini belirleyen ana kalemlerdir.
- Doğru paketleme; gıda güvenliği, sunum ve lojistik maliyeti üzerinde doğrudan etkilidir.
Ana rehber: Ambalaj ve Paketleme Makineleri Rehberi 2026.
Tray Sealer ve MAP Paketleme Nedir?
Tray sealer (tabak kapaklama) makineleri, taze gıda ürünlerini plastik veya alüminyum tabaklara yerleştirip üzerine bariyer filmle vakumlu/MAP kapatma işlemini yapar. MAP (Modified Atmosphere Packaging); ürünün etrafındaki oksijeni azaltıp CO2/N2 karışımıyla doldurarak bozulma süresini 3-7 kat uzatır. Et, peynir, hazır yemek, salata, deniz ürünleri, çikolata, fırın ürünleri için kullanılır.
MAP'in Avantajları
| Özellik | Detay |
|---|---|
| Raf ömrü uzatma: | Taze et 3 günden 14 güne, hazır yemek 2 günden 21 güne çıkar |
| Tat ve doku korunması: | Düşük oksijen → oksidasyon azalır |
| Görsel albeni: | Şeffaf üst film + tabak görüntüsü tüketiciyi cezbeder |
| İhracat olanağı: | Uzun raf ömrü ile yurtdışı pazara erişim |
| Gıda güvenliği: | Mikrobiyal büyüme yavaşlar (örn. listeria, salmonella) |
Tray Sealer Tipleri
Manuel/Yarı-Otomatik Tray Sealer
Operatör tabağı yerleştirir, kapağı çeker, çene kapanır, kaynak yapılır. Hız: 6-15 tabak/dakika.
- Fiyat: ₺85K-280K
- Hedef: Restoran, küçük üreticiler, butik gıda
Otomatik İndexli Tray Sealer
Konveyörlü, tabak besleme + dolum manuel, kaynak otomatik. Hız: 10-30 tabak/dakika.
- Fiyat: ₺520K-1.2M
- Hedef: Orta ölçek (taze et, hazır yemek)
Tam Otomatik Inline Tray Sealer
Tabak besleme otomatik (denester), ürün otomatik dolum (robot/dozer), gas flush + kaynak otomatik. Hız: 30-120 tabak/dakika.
- Fiyat: ₺1.8M-4.8M
- Hedef: Büyük gıda fabrikası, ulusal markalar
Termoform Vakum Paketleme
Alt film vakum-formlama ile tabak oluşturur (önceden hazır tabak gerekmez), ürün yerleştirilir, üst film kapaklanır. Etin önceden tabağa yerleştirmesi gereksiz. Hız: 10-25 paket/dakika.
- Fiyat: ₺1.5M-4.5M
- Avantaj: Tabak maliyeti yok, format esnekliği

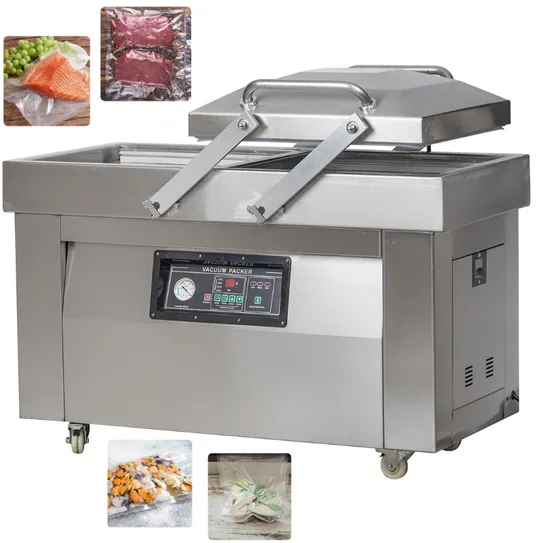

Vakum Çekme Makinesi (Chamber Vacuum Sealer)
Klasik vakum: poşet içinde ürün, makine içine konur, hava çekilir, kapatılır. Et bütünü, jambon, balık için.
- Fiyat: ₺45K-450K (tekli kapak → çift kapak inline)
- Hız: 4-30 paket/dakika
Gaz Karışımları (MAP Reçeteleri)
Ürüne göre gaz karışımı değişir:
| Ürün | CO2 | N2 | O2 |
|---|---|---|---|
| Taze kırmızı et | 20-40% | 0% | 60-80% |
| Beyaz et (tavuk) | 20-30% | 70-80% | 0% |
| Balık (taze) | 40-60% | 40-60% | 0% |
| Peynir (sert) | 30-50% | 50-70% | 0% |
| Hazır yemek | 30-50% | 50-70% | 0% |
| Taze salata | 3-10% | 90-97% | 0% |
| Ekmek/Pasta | 30-50% | 50-70% | 0% |
Hijyenik Tasarım ve Sertifikalar
| Özellik | Detay |
|---|---|
| 3-A Sanitary Standard: | ABD süt-et endüstrisi standardı |
| EHEDG (Avrupa): | Hijyenik tasarım sertifikası |
| IFS, BRC, ISO 22000, HACCP: | Gıda güvenliği yönetim sistemleri |
| FDA (ABD): | Gıdaya temas eden malzeme |
| EU 10/2011, EU 1935/2004: | AB gıda kontak malzeme yönetmelikleri |
Vakum Pompası Seçimi
Vakum kalitesinin %95+ olması için doğru pompa seçimi:
| Özellik | Detay |
|---|---|
| Yağ-bantlı rotary pompa: | En yaygın, 25-100 m³/saat kapasite, sessiz |
| Kuru pompa (oil-free): | Gıda hijyeni için ideal, daha yüksek maliyet |
| Roots pompa: | Çift kademe, ekstrem yüksek vakum (0.1 mbar) |
Markalar ve Türkiye
Tray sealer global liderler: Multivac (Almanya), GEA Lyo, ULMA, Tonazzi, Sealpac, Proseal, Webomatic. Vakum chamber: Multivac, Henkelman, Tepro, Sammic, Komet. Türkiye yerli: Atese, İnoksan, Empero, Atalay.
SSS
S: MAP mi vakum mu?
MAP: ürün şeklini korumak istiyorsanız (et, hazır yemek). Vakum: en uzun raf ömrü, ürünün sıkışmasını önemsemiyorsanız (jambon, biftek).
S: Skin-pack nedir?
İkinci kuşak MAP. Üst film ürünün şekline tam oturur (deri gibi sıkıca sarar). Premium balık-et için.
S: Gaz tüketim maliyeti nedir?
CO2 ₺0.18/litre, N2 ₺0.08/litre. 500 ml tabakta 200 ml gaz × ₺0.12 ortalama = ₺0.024/tabak. Üretim hacme bölündüğünde önemsiz.
Tray Sealer Yatırımında Raf Ömrü ve Görsellik Önceliği
Tray sealer + MAP, taze gıda raf ömrü ve görsellik için kritik teknolojidir. Geri ödeme süresi 12-22 ay. Ana Ambalaj Paketleme Rehberine geri dön.
Multivac — Tray Sealer Pazar Lideri Detayı
Almanya Wolfertschwenden merkezli Multivac AG, dünya tray sealer + termoform vakum pazarının lideri. Türkiye'de Multivac Türkiye İstanbul ofisi + 4 servis lokasyonu (İzmir, Bursa, Adana, Konya) ile hizmet veriyor. Ana ürün hatları:
| Özellik | Detay |
|---|---|
| T-serisi (T200/T300/T350): | Yarı-otomatik küçük ölçekli, 6-20 paket/dakika. Restoran, butik gıda. |
| TX-serisi (TX620/TX710/TX810): | Otomatik orta ölçek, 25-60 paket/dakika. Et toptan, peynir, hazır yemek. |
| R-serisi (R145/R245/R535/R735): | Premium termoform vakum, 8-30 paket/dakika. Sosis-jambon, beyaz et, balık. |
| R-serisi PRO: | Yüksek hijyen sınıfı, IP66, otomatik yıkama (CIP) entegre. |
Vakum Pompa Detay Karşılaştırma
| Pompa Tipi | Vakum Seviyesi | Hız | Maliyet | Gıda Uyumu |
|---|---|---|---|---|
| Yağ-bantlı Rotary | 0.5 mbar | 25-100 m³/h | ₺25K-65K | Standart |
| Kuru (oil-free) | 0.8 mbar | 20-80 m³/h | ₺85K-220K | Premium gıda |
| Scroll pump | 0.3 mbar | 15-50 m³/h | ₺120K-280K | İlaç-medikal |
| Roots booster (2 stage) | 0.05 mbar | 40-200 m³/h | ₺180K-450K | Aseptik gıda |
| Diafragma | 1.5 mbar | 10-30 m³/h | ₺35K-95K | Küçük tabak sealer |
MAP Gaz Karışım Sistemleri
MAP paketlemede gaz karışım kontrolü kritik. Yanlış karışım = ürün bozulması = market geri çağırma. Modern sistemler:
| Özellik | Detay |
|---|---|
| Gas mixer ünitesi: | CO2, N2, O2 saf cihazlardan miksleme. Basınç kontrollü, dijital ekran. |
| Online gaz analizörü: | Her vardiya başı veya saatlik ölçüm. Servomex, Witt, MOCON markaları. |
| İn-line MAP sensörü: | Her paketteki gaz oranı otomatik kontrol, hatalı paket reject. |
| Gas tüketim izleme: | Aylık tüketim raporlama, kaçak tespiti. |
Tray Üretici ve Çeşitleri
Hazır tabak üreticileri (Türkiye):
| Özellik | Detay |
|---|---|
| Bareks Plastik (Bursa): | CPET, APET, PP tabaklar; hazır yemek-et için |
| Şişe Cam Plastik: | PP, PET, MAP-uyumlu tabaklar |
| Plasmer (İstanbul): | APET şeffaf vitrin tabakları |
| Karaman Plastik: | Et-tavuk-balık özel tabak |
| Polipa (Tekirdağ): | Geri-dönüşülebilir mono-PP tabaklar (sürdürülebilir) |
Tabak boyutu standartları: 1/4 GN (162×265 mm), 1/2 GN (325×265 mm), 1/1 GN (530×325 mm). Derinlik 25-50 mm. Renk: beyaz (et), siyah (premium hazır yemek), şeffaf (vitrin).
İlaç ve Medikal — Steril Vakum Paketleme
İlaç-medikal endüstrisinde vakum/tray paketleme steril olmalı. Standartlar:
- ISO 11607 — terminal sterilizasyon ambalaj
- EtO (Etilen Oksit) veya gamma ışınlama sonrası şişeleme
- Tyvek (poröz) malzeme — gaz sterilizasyon geçişi sağlar
- Üretim ortamı: ISO 7 veya 8 (Class 10.000) temizlik
- 21 CFR Part 11 — elektronik kayıt zorunlu
Türkiye Et-Süt-Hazır Yemek Pazarı
2026 rakamları:
| Özellik | Detay |
|---|---|
| Taze et pazarı: | Yıllık 1.4M ton; %35'i MAP/vakum paketli (BİM, A101, Şok, Migros) |
| Süt ürünleri (peynir): | Yıllık 950K ton; %22'si MAP — Sütaş, Pınar, Mis, Eker |
| Hazır yemek (ready meal): | Yıllık 220K ton; %85'i tray seal — Karaca, Banvit, Ülker |
| Balık ve deniz ürünleri: | Yıllık 380K ton; %48'i MAP |
| Pasta-fırın: | Yıllık 180K ton; %12'si MAP/tray seal |
Tray Sealer Operasyon Süreci — Vardiya Detayı
Kariyer Mutfak — Endüstriyel Mutfak Ekipmanları
8461 ilan
Sanayimalzemeleri.com — Bir Akyol Kuruluşu
1490 ilan
Mutbex.com — Endüstriyel Mutfak Ekipmanları
18261 ilan
Arıgastro Endüstriyel Mutfak
2569 ilan
8 saatlik bir vardiya akışı (et tray paketleme):
- 08:00 — Operatör vardiyaya gelir, HMI üretim emri yükler
- 08:15 — Makine ısınma + CIP otomatik (15 dk)
- 08:30 — Test paket üretim (10 adet), kantar + görsel kontrol
- 08:45 — Üretim başlar; her saat başı kalite kontrol
- 12:00 — Mola (45 dk), makine stand-by
- 12:45 — Üretime devam
- 16:00 — Vardiya sonu, hat temizlik (30-45 dk)
- 16:45 — Operatör bir sonraki vardiyaya teslim
Tipik bir vardiya çıktısı: 18.000-32.000 paket (saatlik 2.500-4.500). Operatör başına 1 sealer + 1 dolum istasyonu.
Tray Sealer Format Değişikliği — SMED
Multivac TX620 gibi otomatik tray sealer'ların format değişikliği:
- Mevcut format kalıbı (mould) sökülür — 2-3 dk
- Yeni kalıp set takılır + sızdırmazlık kontrolü — 3-5 dk
- Tabak besleme magazini yeni boyut için ayarlanır — 2-3 dk
- Üst film bobin değişimi (yeni boyut) — 1-2 dk
- HMI'da format adı seçilir (sıcaklık-zaman-vakum parametreleri otomatik) — 30 sn
- Test paket üretim (5-10 adet) — 2-3 dk
- Üretime başla
Toplam: 12-20 dk. SMED uygulamasıyla 6-10 dk'ya indirilebilir.
Film ve Tabak Maliyet Hesabı
200 g porsiyon hazır yemek tabağı için tipik malzeme maliyetleri:
- CPET/APET tabak (½ GN, 250×150×30 mm): ₺2.40/adet
- Üst kapaklama film (PE/EVOH/PE, 60 μm): ₺0.85/adet
- Gaz (CO2 30% + N2 70%, MAP karışım): ₺0.05/adet
- Etiket (kendinden yapışkanlı, 80×60 mm): ₺0.15/adet
- Tarih basımı (inkjet): ₺0.02/adet
- Toplam paketleme: ₺3.47/adet
- Ürün hammaddesi: ₺18.50/adet (porsiyon başına)
- İş gücü + amortisman: ₺1.85/adet
- Toplam üretim maliyeti: ₺23.82/adet
- Perakende satış: ₺34.90/adet
- Brüt kar marjı: %46
MAP Reçete Optimizasyonu — Sektör Bazlı
Her ürün için optimum gas karışımı laboratuvarda test edilir. Türkiye'de gas analiz hizmeti veren firmalar: Witt-Gasetechnik, Servomex, Lüleli Mühendislik. Standart MAP karışımları yıllar içinde optimize ediliyor; örneğin taze kırmızı et için 80/20 (O2/CO2) artık 70/20/10 (O2/CO2/N2) tercih ediliyor — daha uzun renk kararlılığı.
Termoform Vakum — Vaka Çalışması
Bir İstanbul peynir üreticisi 2022'de manuel tabak yerleşimi → Multivac R245 termoform vakum geçişi:
- Yatırım: ₺2.8M
- Kapasite: 12.000 → 28.000 paket/gün
- İş gücü: 8 → 3 operatör
- Tabak maliyet tasarrufu: hazır tabak yerine film vakum-form (₺1.20/paket tasarruf)
- ROI: 11 ay
- İhracat hedef Almanya/Yunanistan'a açıldı (uzun raf ömrü sayesinde)
Tray Sealer Markalar — Türkiye Pazarında Detay
| Marka | Ülke | Türkiye Distribütör | Tipik Fiyat Aralığı |
|---|---|---|---|
| Multivac | Almanya | Multivac Türkiye (İstanbul) | ₺520K-4.8M |
| GEA Lyo | Almanya | GEA Türkiye | ₺850K-5.2M |
| Sealpac | Hollanda | Yener Makine | ₺680K-3.5M |
| ULMA Packaging | İspanya | Eskimo Pak | ₺720K-4.2M |
| Tonazzi | İtalya | Anelpak | ₺580K-2.8M |
| Webomatic | Almanya | Direkt satış | ₺450K-2.1M |
| Henkelman | Hollanda (vakum) | Atese | ₺120K-680K |
| Sammic | İspanya (chamber) | İnoksan | ₺85K-450K |
| Multivac Türkiye yerli üretim | — | — | ₺350K-1.8M |
| Atese (yerli) | Türkiye | Direkt | ₺220K-1.2M |
Yıllık Bakım ve Sözleşme Maliyetleri
Multivac TX620 sealer için yıllık bakım sözleşmesi detayları:
| Özellik | Detay |
|---|---|
| Bronze: | Telefonla teknik destek, ₺18K/yıl |
| Silver: | + Yıllık 1 servis ziyareti + yedek parça %15 indirim, ₺45K/yıl |
| Gold: | + 2 yıllık servis + acil müdahale 48 saat, ₺85K/yıl |
| Platinum: | + Tam yenileme + 5 yıllık garanti, ₺175K/yıl |
Aseptik Tray Sealer ve İlaç Pazarı
Türkiye ilaç pazarı yıllık 16 milyar TL. Tray sealer kullanan ilaç şirketleri: Abdi İbrahim, Bilim İlaç, Eczacıbaşı, Mustafa Nevzat, Pfizer Türkiye, Bayer Türkiye. Bunlardan büyük çoğunluğu Multivac veya GEA aseptik termoform vakum sistemleri kullanıyor. Yatırım her hat ₺3-12M arası.
Hijyenik Tasarım Detayları
Gıda tray sealer makinaları EHEDG ve 3-A standartlarına uygun olmalı:
- Tüm temas yüzeyleri AISI 304 veya 316 paslanmaz çelik
- Yüzey pürüzlülüğü Ra ≤ 0.8 μm (gıda direkt temas)
- Köşelerde yarıçap minimum 3 mm (su birikmemesi için)
- Cıvata-vida sayısı minimum (sökülebilir, kolay temizlik)
- İçme suyu kalitesinde CIP/COP uyumlu
- Tank-bant-pompa drenajlı (kuru kalma)
- Elektrik panosu IP54+, dış erişilebilir (su geçişine duyarlı olmaması)
Tray Sealer Açıkça Anlatım — Çalışma Prensibi
Tray sealer makinesinin temel çalışma prensibi şöyledir. Dolu tepsi (et, peynir, hazır yemek, salata ile doldurulmuş) makinenin yükleme istasyonuna konur. Operatör veya otomatik konveyör tepsiyi makine içine sürer. Tepsi makinenin alt kalıbına oturur; kalıp tepsinin tam şeklini taşır ve gaz contası ile çevrelenir. Üst kapak iner; içeride önce vakum oluşturulur (-0.95 ile -0.99 bar mutlak vakum), ardından MAP gaz karışımı (CO₂/N₂/O₂ tipik 30/65/5 oranlarında et için, peynir için 30/70/0) tepsinin içine enjekte edilir. Aynı anda film rulo aplikatörü doğru pozisyonda tepsinin üzerine indirilir.
Isıtma elemanları (genelde 140-180°C arası) film + tepsinin flanş kısmını ısıtır, baskı uygular ve yapıştırır. Süre tipik 1.2-2.5 saniye. Sonra üst kapak yükselir, film kesilir ve fazla film kenarları çıkarılır; tepsi makinenin çıkışına doğru hareket eder. İşlem bittiğinde mühürlü tepsi diğer paketleme istasyonuna gönderilir. Bir tepsi-mühürleme döngüsü 3-7 saniye sürebilir; çoklu kafa makinelerde aynı anda 4-8 tepsi mühürlenir, böylece dakika başına 30-90 tepsi üretim hızı elde edilir.
MAP Gaz Karışımı — Ürün Bazlı Optimizasyon
Modified Atmosphere Packaging gaz karışımı ürün türüne göre optimize edilmelidir. Taze kırmızı et için yüksek O₂ (70-80%) + CO₂ (20-30%) — myoglobin pigmentini oksijenle parlak kırmızı tutar. Tavuk eti için yüksek CO₂ (60-70%) + N₂ (30-40%) — bakteri çoğalmasını yavaşlatır. Balık için CO₂ (40-50%) + N₂ (50-60%) — düşük O₂ rancidlik önler. Peynir için tamamen N₂ veya CO₂/N₂ (30/70) — küf engellemek için. Sebze/salata için yüksek O₂ (5-10%) + CO₂ (5-10%) + N₂ (80-90%) — solunum yavaşlatır. Hazır yemekler için CO₂ (50%) + N₂ (50%) standartı.
Tray Sealer Validation ve HACCP
Gıda güvenliği açısından tray sealer makineleri düzenli validation prosedürlerine tabidir. Vardiya başında: contamination test (kalıbın temizliği), seal integrity test (basit basınç düşümü ile mühür sızdırmazlık), gaz analizi (oksijen yüzdesi referans tepside ölçüm). Haftalık: mühür kuvvet testi (mühürün mekanik dayanımı), sıcaklık kalibrasyonu, vakum sensör doğrulama. Aylık: kalıp aşınma ölçümü, conta değişim, sıcaklık dağılım haritası (heat map). Yıllık: tam sistem validation, gaz karışım analiz, mikrobiyel meydan testi.
Tray Sealer Yatırım Sonuçları
Tray sealer makinesi yatırımı yapan gıda üreticileri için tipik geri ödeme süresi ROI on sekiz ile otuz altı ay arasında değişir. Yatırımın geri dönüşünü hızlandıran faktörler arasında raf ömrü uzaması ile satış kaybı azalması, ihracat pazarlarında premium fiyatlama imkanı, iş gücü tasarrufu, ürün firesinin düşmesi bulunur.
- T.C. Tarım ve Orman Bakanlığı — gıda ambalajlama ve güvenliği mevzuatı
- TÜİK — gıda ve ambalaj sanayi dış ticaret verileri
- Sektörel makine üreticileri teknik dokümantasyonu ve kapasite verileri
