Yatay Flow Wrap Paketleme Hatları 2026: Çikolata, Atıştırmalık, İlaç

Ana rehber: Ambalaj ve Paketleme Makineleri Rehberi 2026.

Flow Wrap (HFFS) Nedir?

Horizontal Flow Wrap veya kısaca flow pack, katı ve şekilli ürünlerin yatay olarak akan bir film bandı içine yerleştirilip üç hattan (üst-alt-yan) kaynaklanmasıyla paketlenmesini sağlayan makina ailesidir. Çikolata barı, kraker, kek-pasta, sabun, ilaç-tablet stripi, hijyenik tek kullanımlık ürünler, oyuncak, otomotiv küçük parça gibi katı geometriye sahip her şey flow wrap ile ambalajlanabilir.

Adından "horizontal" kelimesi, ürün ve filmin yatay düzlemde ilerleyişine atıfta bulunur — VFFS'in dikey dolumunun aksine. Flow pack'in en yaygın tasarımı; silindirik film borusu içine ürünün yatay konveyördan girişi, ürünün önünde-arkasında yan kaynaklar, yukarıdan rölatif kaynak çenesi ile üst-alt birleştirme şeklindedir.

Flow Wrap Makineleri Tipleri

Standart Yatay Flow Pack

En yaygın tip. Sürekli hareket, dönen kaynak çeneleri (rotary jaws), tek vida-emici besleme. Hız: 100-300 paket/dakika.

Servo-driven Box Motion Flow Pack

Çenelerin kapalı zamanda kaynak yapması için box motion hareket yörüngesi sunan modern jenerasyon. Daha sağlam kaynaklar, daha düşük film tüketimi. Hız: 150-400 paket/dakika.

Multi-Lane Flow Pack

Aynı anda 2-6 paralel hattı paketler. Yüksek hacim üretim için ideal (örn. çikolata barında dakikada 1.200+ paket).

Pillow-Pack vs. Quad-Seal Flow Wrap

Pillow-pack standart, quad-seal ise 4 köşe blok poşet üretir — premium görüntü. Kahve, premium çikolata için.

Termal Form-Fill-Seal (TFFS)

Alt film üzerinde önceden vakum-formlama yapılıp ürün yerleştirilir, üzerine kapaklama filmi sealer ile yapıştırılır. Et, peynir, hazır yemek tabakları için ideal.

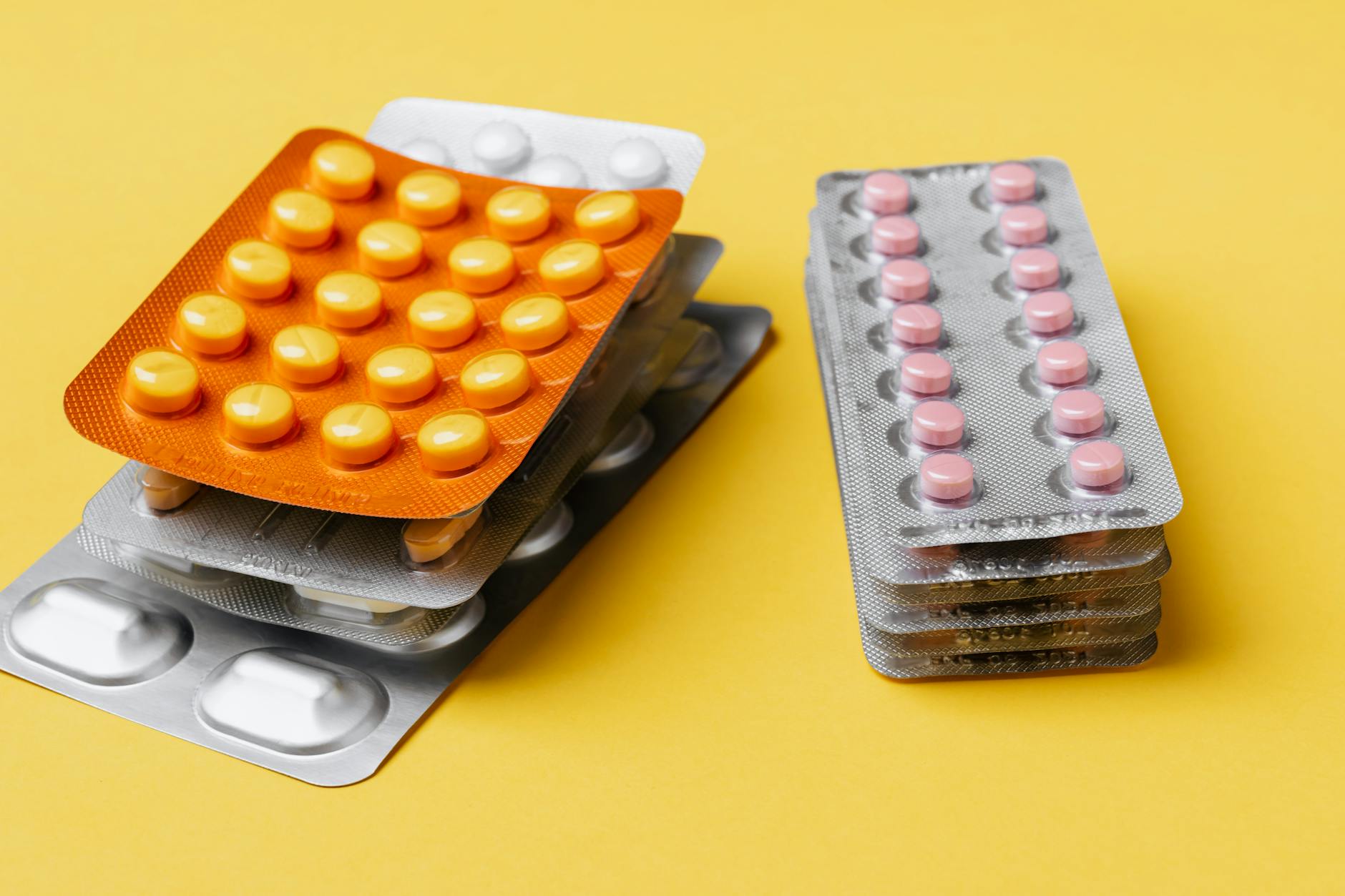

İlaç Endüstrisinde Flow Wrap — Blister + Cartoner

Tablet ve kapsül ilaç paketlemede blister paketleme makinaları kullanılır: alt PVC/PVDC film vakum-forming ile cep formundaki yatak oluşturur, ürün yerleştirilir, üst alüminyum kapaklama foilı ısı-basınç ile yapıştırılır. Çıkan blister kart sonra cartoner ile kutusuna yerleştirilir, prospektüs eklenir, kutu kapatılır. GMP standartları + 21 CFR Part 11 elektronik kayıt zorunlu.

Gıda Endüstrisinde Flow Wrap Uygulamaları

Türkiye gıda sektöründe yaygın kullanım alanları:

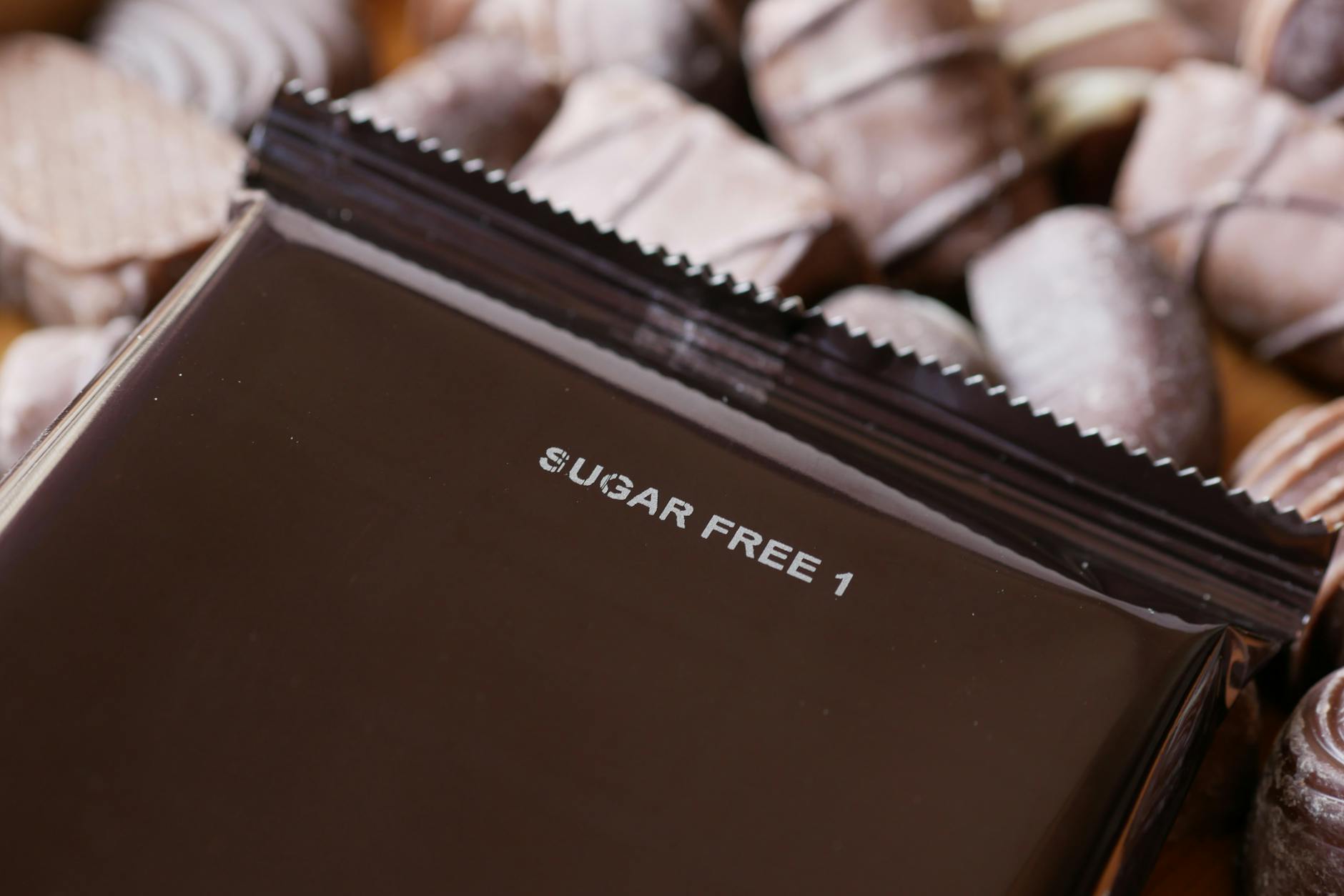

• Çikolata barı: Tek paket, multi-pack (örn. 6'lı), sürekli hareketli, gas flushing'siz
• Atıştırmalık (kraker, bisküvi): Hızlı yatay flow pack, çoğu zaman OPP/CPP veya BOPP film
• Kek ve pasta: Yumuşak ürün, hassas besleme + ısı yönetimi
• Sabun ve hijyenik: 4-kenar kaynak, paslanmaz çelik gövde, IP65
• Otomotiv yedek parça: Vidayı korumak için yastıklı film + barkod basımı
• Sıvı sabun-jel poşet: Form-Fill-Seal varyantı, dik durabilen stand-up pack

Kapasite ve Hız Sınıflandırması

Üretim Hacmi	Önerilen Flow Wrap	Hız	Tipik Yatırım
≤8.000 paket/gün	Manuel/yarı-otomatik	40-80/dk	₺350K-650K
8.000-30.000/gün	Otomatik standart	120-180/dk	₺1.5M-2.8M
30.000-100.000/gün	Servo box-motion	200-300/dk	₺3.5M-6.2M
>100.000/gün	Multi-lane	400+/dk	₺6M-12M+

Yatırım ROI Analizi

Tipik bir 50.000 paket/gün çikolata barı üreten fabrika için:

• Manuel paketleme: 8 operatör × 8 saat × ₺220/saat = ₺14.080/gün × 25 gün = ₺352K/ay
• Yarı-otomatik (yardımcılı): 4 operatör × ₺220 × 8 × 25 = ₺176K/ay + makina amortismanı ₺18K/ay = ₺194K/ay
• Tam otomatik flow wrap: 1 operatör (denetim) × ₺220 × 8 × 25 = ₺44K/ay + amortisman ₺75K/ay = ₺119K/ay

Manuel → tam otomatik geçişinde aylık ₺233K tasarruf, yatırım maliyeti ₺3M ise ~13 ay geri ödeme süresi.

Otomasyon, Robotik Besleme ve OPC-UA

Modern flow wrap hatlarında üst seviye otomasyon:

• Robotik besleme: ABB/KUKA/FANUC delta robotları ürünü konveyörden alıp flow pack'e ekler — özellikle değişken pozisyonlu ürünler (örn. fırın çıkışı pastanın yönü)
• CCD görüntü işleme: Her ürünü kontrol ederek hatalı/kırık olanları otomatik elemine eder. Pixel-bazlı ölçüm, renk-doku kontrolü
• OPC-UA + MES: Yapılan paket sayısı, fire, kaynak sıcaklık-süre, film tüketimi merkezi dashboard'a akar
• Predictive maintenance: Kaynak çene basınç sensörleri, motor titreşim trendleri
• Dijital ikiz: Yeni format hazırlığında sanal simülasyon, çene-çene mesafesi optimum hesabı

Markalar ve Türkiye'deki Distribütörler

Premium flow wrap üreticileri: Bosch Packaging (Syntegon), Ilapak (İsviçre), GEA Lyo Packaging, Sasib, Theegarten-Pactec, Cavanna, Multivac, ULMA, Tonazzi. Yerli üreticiler: Adapack, Maksan, Atese, Çatkırı. Avantajlı ekonomik segmentte: JinHe, Boevan, ZX Pack.

Flow Wrap Servo Kontrol ve Box-Motion Detayı

Box motion (kutu hareket) teknolojisi, geleneksel rotary jaws'a (dönen kaynak çeneleri) göre devrim niteliğindedir. Klasik rotary'de çene sürekli döner, ürün ile temas süresi mikrosaniyelerle sınırlı, bu da yüksek hızda zayıf kaynak demektir. Box motion'da çene kapanır, ürün ile birlikte yatay hareket eder (sıfır rölatif hız), istenilen süre boyunca basınç + ısı uygular, sonra açılır ve geri döner. Sonuç: %99.5+ kaynak tutarlılığı, daha düşük film kalınlığı (maliyet tasarrufu), daha yüksek hız (300-400 paket/dakika).

Servo motor entegrasyonu box motion için zorunlu. Tipik konfigürasyon: 4-6 servo motor (film besleme, ana hareket, çene, jaw stroke, üst-alt kaynak). Mitsubishi, Yaskawa, Allen-Bradley, Bosch Rexroth servo sistemleri yaygın. PLC kontrolü Siemens S7-1500 veya Allen-Bradley CompactLogix.

HFFS Ürün Besleme Sistemleri

Flow wrap'in performansı, ürünün makineye doğru pozisyonda gelmesine bağlıdır. Besleme sistemleri:

• İndexli zincir besleme: Ürün ile aynı senkronize, en ekonomik. Sabit-boy ürünler için. ₺120K-280K.
• Servo-driven konveyör + foto-sel: Ürün konum optik tespit, servo motor ile hattaya ekleme. Esnek boyutlar için.
• Delta picking robot: Rastgele gelen ürünleri tek-tek yakalar, doğru pozisyonda akış hattına bırakır. Çikolata, kek için ideal. ₺580K-1.2M ek yatırım.
• SCARA robot: 4-eksen yüksek hızlı. Tablet, kapsül, küçük parça için.
• İnsan beslemeli (semi-auto): Operatör ürünü hatta yerleştirir. Düşük hacim, hassas ürün (mücevher, parfüm).

Flow Wrap için Film Türleri

Film Tipi	Kalınlık	Kullanım	Tipik Maliyet
BOPP (Mat/Parlak)	20-30 μm	Çikolata, kraker, kek	₺2.8-4.5/m²
BOPP/CPP laminat	30-50 μm	Atıştırmalık, yağlı içerik	₺4.2-7.5/m²
PET/Alu/PE	50-80 μm	Kahve, baharat (bariyer)	₺7.5-14/m²
PVC sleeve label	40-50 μm	Şişe etiketleme	₺3.5-5.5/m²
Tyvek (medikal)	40-200 g/m²	Steril paketleme	₺22-45/m²
Geri-dönüştürülebilir PE	30-50 μm	Sürdürülebilir markalar	₺4.8-8/m²

Cartoner — Blister Sonrası Kutulama

İlaç endüstrisinde flow wrap'in (blister formlama) ardından cartoner makinası standart son adımdır. Cartoner; blister kartını, prospektüsü ve kutuyu birleştirip kapatır. Yapısı:

1. Kutu erector (kutu açıcı): Düz karton blanket'i kutu formuna açar
2. Blister besleme: Otomatik blister kartı ekleme
3. Prospektüs ekleme: Otomatik katlama + ekleme
4. Kutu kapama: Tutkal veya tab-lock sistemli
5. Datamatrix kod basımı: 21 CFR Part 11 + GS1 standardı
6. CCD görüntü kontrolü: Kod okuma + doğrulama
7. Reject sistemi: Hatalı kutular otomatik ayıklanır

Tipik cartoner hızı: 100-300 kutu/dakika. Yatırım ₺2.5M-5.5M. Markalar: Marchesini, IMA, Romaco, Uhlmann, Körber Pharma.

İlaç ve GMP Uyumluluk

Flow wrap + cartoner ilaç hattında cGMP (Good Manufacturing Practice) standardları kritik. Türkiye'de TİTCK (Türkiye İlaç ve Tıbbi Cihaz Kurumu) denetimleri 6 aylık periyotta. AB EMA, ABD FDA denetimleri ihracat için zorunlu.

• Validation Documentation: URS, FAT, SAT, IQ, OQ, PQ aşamaları her birinde belge
• Electronic Records (21 CFR Part 11): Her üretim batch için dijital iz, e-imza
• Audit Trail: Her HMI değişikliği, format-değişikliği, alarm kayıt altında
• Material Traceability: Karton, etiket, prospektüs, blister film batch-bazlı izleme
• Serialization: Avrupa FMD, ABD DSCSA — her kutuya unique GS1 DataMatrix

Gıda Endüstrisinde Flow Wrap Vaka Çalışmaları

Bir Türk çikolata üreticisi (TÜRKİYE'NİN ÖNDE GELEN MARKALARINDAN), 2019'da 4 hat manuel paketleme → 2024'te 6 hat tam otomatik flow wrap geçişi:

• Kapasite: 28M paket/yıl → 95M paket/yıl (+239%)
• İş gücü: 32 kişi → 9 kişi (-72%)
• Fire: %4.8 → %1.1 (-77%)
• Toplam yatırım: ₺22M (5 yıl içinde)
• Kümülatif tasarruf: ₺38M
• ROI: 17 ay

Sebzecilik sektöründe taze brokoli paketleme: bir Antalya firması, flow wrap + MAP geçişi ile raf ömrünü 3 günden 12 güne çıkardı, ihracat hedef pazarlarına Almanya/Hollanda eklendi, yıllık ihracat ciro +₺8M.

Sürdürülebilir Flow Wrap — Mono-Malzeme Geçişi

2024-2026'da Avrupa pazarı, çoklu katmanlı laminasyonlardan mono-malzeme PE filmlere geçiş zorunlu hale geldi. Eski 3-5 katmanlı PET/Alu/PE filmler geri dönüştürülemiyor; yeni mono-PE filmler %95 geri dönüşüm kapasitesinde. Adaptasyon zorlukları:

• Bariyer özelliği daha düşük (raf ömrü -20-30%)
• Kaynak penceresi daha dar (operatör hassasiyeti gerekli)
• Film maliyeti %15-25 daha yüksek (kısa vadede)
• Sürdürülebilirlik etiketi marka değeri için pozitif

Flow Wrap Bakım Programı

Periyot	İşlem
Vardiya başı	Çene temizliği, film geçiş, sıcaklık kontrol
Haftalık	Üst-alt kayış gerginlik, motor sıcaklığı, sensör temizliği
Aylık	30+ rulman yağlama, servo motor titreşim ölçümü
3 aylık	Kaynak çene yüzey iyileştirme (taşlama), bıçak değişimi
6 aylık	Servo motor frenleme test, encoder kalibrasyon, HMI yedekleme
Yıllık	Genel revizyon — kayış set, rulman set, PLC firmware, elektrik panosu termal

SSS

S: Flow wrap mı tray seal mı?

Ürün sıvı veya MAP gerektiriyorsa tray seal; katı geometrik ürünse flow wrap.

S: Multi-lane mi yoksa tek hat birden çok makina mı?

Yüksek hacim + tek SKU → multi-lane. Çoklu SKU + esneklik → bağımsız tek hatlar.

S: Çikolata için ısı yönetimi neden önemli?

Çikolata 32-34°C'de erimeye başlar. Kaynak hatları kısa süreli (50-200 ms) ve düşük temas alanlı (rotary jaws) olmalı. Bazı sistemler tüneli soğutmalı.

Format Değiştirme Süresi ve SMED

Modern flow wrap hatlarında en kritik metrik format değiştirme süresi. Tek bir vardiya (8 saat) içinde 4-8 farklı SKU üretmek isteyen üreticiler için changeover'ın 15 dakika altında olması zorunlu. SMED (Single-Minute Exchange of Die) Toyota'nın yalın üretim metodolojisinden gelir; format değişikliği işlemlerini "iç" (makine durunca yapılan) ve "dış" (makine çalışırken yapılan) olarak ayırır. Dış işlerin paralel hazırlanması ve quick-change clamping ile süre %60-80 düşer.

Modern servo box-motion flow wrap makineleri tek dokunmatik komutla format hafızasından okuma, otomatik kaynak çene pozisyonlama, servo film besleme hızı otomatik ayarı sayesinde değişimi 6-12 dakikaya indirir. Klasik intermittent motion makineler ise 30-90 dakika.

Termal Form-Fill-Seal Detayı

TFFS (Thermoform Fill Seal) makineleri yatay flow wrap'in alt-kapağı önceden form veren versiyonudur. Alt PET/PVC/PP film 80-140°C ısıtılır, vakum-form ile cep şekli verilir, ürün cep içine yerleştirilir, üstüne foil/film kapaklama ile sızdırmazlık sağlanır. Et, peynir, çikolata-bonbon, vakum paketli ürünler için kullanılır.

TFFS makinaları çok eksenli — film besleme servo, ısıtma plaka, form vakum-basınç, ürün yerleştirme robot/manuel, üst film besleme, MAP gas flush, kaynak çene, kesim bıçağı. Tipik hız 8-25 paket/dakika. Yatırım ₺1.5M-4.8M. Premium markalar: Multivac, Tiromat, Variovac, Sealpac, GEA.

İhracat Pazarlarında Flow Wrap Trendleri

Türkiye flow wrap ekipman üreticileri 2022'den itibaren ihracata yöneldi. Ana hedef pazarlar:

• Rusya/EAEU: Premium ekipman talebi, GOST sertifika gerekli, fiyat Avrupa'dan %20-30 düşük yerli üretici tercih edilir
• Orta Asya (Özbekistan, Kazakistan): Yeni fabrika yatırımları, hızlı büyüyen tüketici pazarı
• Orta Doğu (Suudi Arabistan, BAE): Premium kozmetik-kişisel bakım, gıda paketleme
• Kuzey Afrika (Mısır, Fas): Gıda işleme sektörü, e-ticaret büyümesi
• AB pazarı: Türk ekipmanlar CE sertifikalı, Almanya/İtalya/Polonya'ya satış

Flow Wrap Üretim Hattı — Tam Otomatik Lay-out

Çikolata barı üretiminin son aşamasında tam otomatik flow wrap hattı tipik düzeni 8 ana istasyondan oluşur. Üretim hattındaki conveyor uzunluğu 12-25 metre arası değişir ve hatın toplam alanı 30-80 m². Bu alan içinde ürün senkronize hareket eder, herhangi bir istasyondaki gecikme tüm hatı yavaşlatır. Modern tesislerde FIFO (First In First Out) buffering sistemi ile küçük dalgalanmalar absorbe edilir; bir istasyon 30 saniye dursa, diğer istasyonlar buffer'dan beslenerek üretim devam eder.

İstasyon 1: ürün ana üretim hattından (extruder/enrobing/molding) çıkar, soğutma konveyörüne girer. İstasyon 2: 6-12 metre soğutma konveyörü, ürün sıcaklığı 35°C'den 18-22°C'ye iner. İstasyon 3: metal detektörü (Mettler Toledo, CEIA), demir/non-demir/paslanmaz çelik parça kontrolü. İstasyon 4: x-ray (opsiyonel, premium markalar için yabancı madde kontrolü). İstasyon 5: distribütör konveyör — ürünleri tek-sıra olarak flow pack besleme zincirine ayırır. İstasyon 6: flow pack makinesi — film besleme, ürün besleme, kaynak. İstasyon 7: check weigher, kontrol kantarı, doğru ağırlık dışındaki paketleri reject eder. İstasyon 8: kasalama (multipack veya carton case packer), sonra palet streç.

Toplam yatırım (komple hat): ₺7-15M. Hat sonu paletizer + AGV ile depo entegrasyonu için ek ₺2.5-5M. Mevcut yapı içinde yıllık 30-90M paket üretim kapasitesi sağlanır.

Premium Hattı Yatırım Kararı

Türk gıda üreticileri için tipik karar ağacı:

1. Üretim hacmi: Düşük (<3.000 paket/saat) → standart intermittent / sürekli motion; Yüksek (>5.000 paket/saat) → servo box-motion zorunlu
2. Format çeşitliliği: Az (1-3 SKU) → tek hat çoklu sip; Çok (5+ SKU) → quick-change kasetli sistem
3. İhracat hedefi: AB/ABD odaklı → CE + FDA + IFS sertifikalı premium ekipman; iç pazar → yerli üretim ekonomik
4. Hijyen sınıfı: Standart → ekonomi modeli; Yüksek (gıda) → IP65 paslanmaz çelik AISI 304/316, CIP/COP uyumlu
5. Bütçe: ₺2-4M → orta segment global; ₺4-8M → premium global ya da yerli plus; ₺8M+ → multinational lider markalar

Sonuç

Flow wrap, gıda-ilaç-kozmetik-otomotiv yan sanayi için en hızlı paketleme ailesidir. Doğru servo box-motion modeli, ROI 9-15 ay içinde sağlar. Ana Ambalaj Paketleme Makineleri Rehberi sayfasına dönerek diğer paketleme aileleri ile karşılaştırın.

Türkiye Flow Wrap Pazar Görünümü

Türkiye flow wrap ekipman pazarı yıllık 220-280 milyon USD seviyesinde. Yerli üreticiler son 10 yılda ciddi atılım yaptı; Adapack, Maksan, Atese, Çatkırı, Atalay, BBN, Polipa hem iç pazar hem ihracat odaklı çalışıyor. Çinli ekonomik makineler (Boevan, ZX Pack, JinHe) düşük bütçeli yatırımcılar için seçenek; Bosch/Syntegon, Ilapak, GEA, Multivac, Cavanna gibi global premium markalar büyük gıda fabrikalarına servis ediyor. Yıllık ithalat-ihracat dengesi ihracat lehine 1.3x — Türkiye flow wrap konusunda bölgesel ihracat üssü konumunda (Orta Doğu, Orta Asya, Kuzey Afrika).
