Modern altyapı projelerinin belkemiğini oluşturan yol yapım çalışmaları, çeşitli özelleşmiş iş makinalarının koordineli kullanımıyla gerçekleştirilir. Bu makinalar olmadan günümüzün geniş otoyol ağlarını ve şehir içi yollarını inşa etmek neredeyse imkansız olurdu. Bu yazımızda, yol yapım sürecinin aşamalarına göre kullanılan temel iş makinalarını ve bunların işlevlerini detaylı olarak inceleyeceğiz.
1. Zemin Hazırlama ve Tesviye Makinaları
Dozerler
- Arazi Temizleme: Toprak, kaya ve bitki örtüsünü temizler
- Zemin Düzleştirme: Hidrolik kontrollü bıçakla zemin tesviyesi yapar
- Malzeme Taşıma: Büyük hacimli toprak işlerinde malzeme iter/çeker
- Şev Oluşturma: Yol kenarlarında belirli eğimde şevler oluşturur
- Teknolojik Özellikler: GPS ve lazer kontrollü sistemlerle santimetre hassasiyetinde çalışır
Dozerler: Zeminin Hazırlanması
Yol yapım sürecinin ilk aşamalarında dozerlerin rolü kritiktir. Bu güçlü makinalar, büyük paletleri ve önlerindeki geniş bıçakları sayesinde:
- Arazi Temizleme: Dozerler, yol güzergahındaki toprak, kaya, ağaç kökü ve bitki örtüsünü temizler. Güçlü motorları ve dayanıklı bıçak sistemleri sayesinde sert zeminlerde bile etkili çalışabilirler. Özellikle sık ağaçlık alanlarda veya kayalık bölgelerde ilk müdahale bu makineler tarafından yapılır.
- Zemin Düzleştirme: Bıçakları farklı açılarda ayarlanabilen dozerler, zemini istenilen kotta düzleştirir ve tesviye işlemlerini gerçekleştirir. Hidrolik kontrol sistemleri sayesinde bıçak yüksekliği ve açısı hassas bir şekilde ayarlanabilir, böylece farklı arazi koşullarında bile uygun tesviye sağlanır.
- Malzeme Taşıma ve İtme: Dağ yamaçlarının kesilmesi, vadilerin doldurulması gibi büyük hacimli toprak işlerinde dozerler, toprağı iterek veya çekerek malzeme taşıma işlemlerini gerçekleştirir. Geniş bıçakları sayesinde tek seferde büyük miktarda malzeme taşıyabilirler.
- Şev Oluşturma: Yol kenarlarında belirli eğimde şevlerin oluşturulmasında da dozerler kullanılır. Özel açılanabilir bıçakları sayesinde istenen eğimde şev kesimleri yapabilirler.
Modern dozerler, GPS ve lazer kontrollü sistemlerle donatılmış olup, santimetre hassasiyetinde tesviye işlemleri yapabilmektedir. Bu teknolojiler sayesinde operatör, gerçek zamanlı olarak zemin kotlarını takip edebilir ve projedeki hedef kotlara göre çalışabilir. Bu da iş kalitesini artırırken, zaman ve yakıt tasarrufu sağlar.

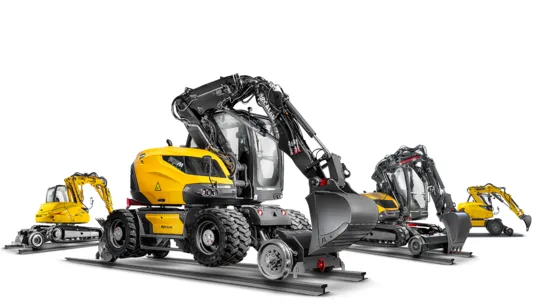

Ekskavatörler: Kazı ve Yükleme İşlemleri
- Derin Kazı İşlemleri: Köprü ayakları, alt geçitler için kazı yapar
- Drenaj Sistemleri: Yol kenarlarında su tahliye kanalları açar
- Yükleme ve Taşıma: Kazılan malzemeyi kamyonlara yükler
- Şev Düzenleme: Özel kepçelerle yol kenarı şevlerini düzenler
- Ataşmanlar: Hidrolik çekiç, ripper, kıskaç gibi ataşmanlarla çok yönlü çalışır
- Çeşitleri: Paletli (yumuşak zemin) ve lastik tekerlekli (sert zemin) modeller
Yol yapımında en çok görülen makinalardan biri olan ekskavatörler, hareketli kolları ve kepçeleriyle:
- Derin Kazı İşlemleri: Ekskavatörler, özellikle köprü ayakları, alt geçitler ve tünel girişleri gibi derin kazı gerektiren alanlarda hayati önem taşır. Uzun ve güçlü boom kolları sayesinde 6-8 metre derinliğe kadar kazı yapabilirler. Hidrolik sistemleri, operatöre hassas kontrol imkanı sağlar.
- Drenaj Sistemleri: Yol projelerinde su drenajı kritik öneme sahiptir. Ekskavatörler, yol kenarlarında drenaj kanalları, menfezler ve su tahliye hendekleri açar. Dar ve derin kazı gerektiren bu işlemlerde, farklı genişlikteki özel kepçeler kullanılır.
- Kazı ve Yükleme Kombinasyonu: Ekskavatörler sadece kazı yapmakla kalmaz, aynı zamanda kazılan malzemeyi kamyonlara yüklerler. 360 derece dönebilen üst yapıları sayesinde, konumlarını değiştirmeden etraflarındaki geniş alanda çalışabilirler. Bu özellik, dar çalışma alanlarında büyük verimlilik sağlar.
- Şev Düzenleme ve Hassas İşler: Özel tasarlanmış şev kepçeleri ile ekskavatörler, yol kenarlarındaki şevlerin düzenlenmesinde kullanılır. Tecrübeli operatörler, bu makinelerle oldukça hassas işler yapabilir, hatta peyzaj düzenlemesi bile gerçekleştirebilirler.
- Farklı Ataşmanlar ile Çok Yönlülük: Modern ekskavatörler, standart kepçelerin yanında kırıcı (hidrolik çekiç), ripper, kıskaç, vibrasyonlu kompaktör gibi çeşitli ataşmanlar kullanabilir. Bu sayede kaya kırma, kökleri sökme, beton parçalama gibi işlemleri de gerçekleştirebilirler.
Ekskavatörlerin paletli ve lastik tekerlekli modelleri mevcuttur. Paletli olanlar yumuşak ve dengesiz zeminlerde daha iyi performans gösterirken, lastik tekerlekli olanlar asfalt gibi sert zeminlerde daha hızlı hareket edebilir ve şantiye içi yer değiştirmelerde avantaj sağlar.
Greyder (Motor Greyder): Hassas Tesviye İşlemleri
- Hassas Tesviye: 4-5 metre uzunluğundaki bıçakla milimetrik tesviye yapar
- Yol Profili Oluşturma: Bombeli yol yüzeyi ve eğim oluşturur
- Malzeme Serme: Stabilize ve çakıl gibi malzemeleri düzgün serer
- Hendek Açma: V şeklindeki yol kenarı hendeklerini açar
- Son Kat Hazırlığı: Asfalt öncesi temel tabakasının son tesviyesini yapar
- Teknolojik Özellikleri: GPS, lazer ve otomatik bıçak kontrol sistemleri
Greyder, yol yapımının en kritik makinalarından biridir ve özellikle:
- Hassas Tesviye: Greyderler, 4-5 metre uzunluğundaki ayarlanabilir bıçakları sayesinde zemin tesviyesinde mükemmel sonuçlar verir. Bıçağın açısı, eğimi ve yüksekliği hidrolik sistemlerle hassas şekilde ayarlanabilir. Bu özellik, yol yüzeyinde milimetrik hassasiyette tesviye yapılmasını sağlar.
- Yol Profili Oluşturma: Yol yüzeyinin ortasından kenarlara doğru belirli bir eğimle (bombeyle) inşa edilmesi gerekir. Greyderlerin bıçakları, bu bombeli profili oluşturmak için ideal şekilde tasarlanmıştır. Operatör, yolun ortasından başlayarak kenarlara doğru çalışarak, suyun yol kenarlarına akmasını sağlayan bombeli yapıyı oluşturur.
- Malzeme Serme ve Karıştırma: Stabilize, çakıl veya kum gibi malzemelerin yol yüzeyine serilmesinde greyderler kullanılır. Bıçağın açısı değiştirilerek malzeme kaydırılabilir, karıştırılabilir veya düzgünce serilebilir. Ayrıca, sıyrıcı (ripper) ataşmanıyla sert zeminler parçalanabilir.
- Şev ve Hendek Düzenleme: Greyderler, bıçaklarının farklı açılarda çalışabilmesi sayesinde yol kenarı şevlerinin ve hendeklerin düzenlenmesinde de kullanılır. Özellikle V şeklindeki hendeklerin açılmasında çok etkilidir.
- İnce İşçilik ve Son Kat Hazırlığı: Asfalt veya beton kaplama öncesinde, temel malzemesinin son kat düzeltmesi greyderler tarafından yapılır. Bu aşama, kaplama kalitesi için kritik öneme sahiptir ve greyderlerin hassasiyeti burada büyük avantaj sağlar.
Greyderler, en tecrübeli operatörleri gerektiren makinelerdendir. Çünkü bıçağın hassas kontrolü, çok yönlü hareketleri ve yol profilinin doğru oluşturulması, yüksek beceri ve deneyim gerektirir. Modern greyderlerde GPS sistemleri, otomatik bıçak kontrol sistemleri ve lazer seviye kontrolleri bulunabilir.
Yükleyiciler (Loder): Malzeme Yükleme ve Taşıma
- Malzeme Yükleme: Agrega ve dolgu malzemelerini kamyonlara yükler
- Kısa Mesafe Taşıma: Malzemeleri şantiye içinde taşır
- Stok Düzenleme: Malzeme stok sahalarını düzenler
- Çeşitleri: Kompakt (1-2 ton), orta boy (2-5 ton), büyük (5+ ton) modeller
- Teknolojik Özellikleri: Hızlı ataşman değiştirme, yük dengeleme sistemleri
Yol yapım projelerinde sıklıkla kullanılan yükleyiciler, malzeme taşıma ve yükleme işlemlerinde önemli rol oynar:
- Ön Yükleyiciler: En yaygın kullanılan yükleyici tipidir. Makinenin önündeki geniş kepçesi ile:
- Agrega, kum, çakıl gibi malzemeleri kamyonlara yükler
- Malzemeleri kısa mesafelerde taşır
- Stok sahalarında malzeme istifleme ve düzenleme işlerini yapar
- Şantiye içi temizlik ve düzenleme çalışmalarında kullanılır
- Kapasitelerine Göre Çeşitleri:
- Kompakt Yükleyiciler: 1-2 ton kapasiteli, dar alanlarda çalışabilen küçük makinelerdir
- Orta Boy Yükleyiciler: 2-5 ton kapasiteli, şantiyelerde yaygın kullanılan modellerdir
- Büyük Yükleyiciler: 5-10 ton ve üzeri kapasiteli, büyük ölçekli projelerde kullanılan modellerdir
- Teknolojik Özellikleri:
- Hidrolik kontrollü kepçe sistemleri farklı malzemeler için ayarlanabilir
- Hızlı ataşman değiştirme sistemleri ile çeşitli işlevler kazanabilir (forklift çatalı, süpürge, kar küreme bıçağı vb.)
- Artırılmış operatör görüş alanı ve ergonomik kabinler
- Yük dengeleme sistemleri ve otomatik kepçe pozisyonlama özellikleri
- Lastik Tekerlekli ve Paletli Modeller: Lastik tekerlekli modeller hızlı ve mobil olup asfalt yüzeylerde çalışabilirken, paletli modeller yumuşak ve dengesiz zeminlerde daha iyi performans gösterir.
- Yakıt Verimliliği ve Emisyon Kontrol Sistemleri: Modern yükleyicilerde, motor gücünü iş yüküne göre ayarlayan sistemler ve ECO modlar bulunur, bu da yakıt tüketimini optimize eder.
Kazık Çakma ve Sondaj Makineleri
Yol yapım projelerinde köprü, viyadük, istinat duvarı gibi yapıların temelleri için kullanılan bu makineler:
- Kazık Çakma Makineleri (Forekazık Makineleri):
- İşlevleri: Derin temeller için zemine kazık çakar veya fore kazık oluşturur
- Kullanım Alanları: Köprü ayakları, viyadük temelleri, şev stabilizasyonu, istinat duvarı temelleri
- Çalışma Prensipleri:
- Çakma Kazık: Önceden hazırlanmış kazıkları zemine çakar (darbe, titreşim veya hidrolik basınç ile)
- Fore Kazık: Zemin içinde delgi yaparak boşluk oluşturur ve beton doldurularak kazık oluşturulur
- Temel Bileşenleri:
- Ana Makine: Paletli ekskavatör veya özel şasi üzerine monte edilir
- Mast (Kule): Delici veya çakıcı ekipmanı taşıyan dikey kule
- Delici Üniteler: Farklı zemin koşullarına uygun delici uçlar (auger, bucketler, karotiyer)
- Çakma Ünitesi: Hidrolik, dizel veya hava basınçlı çakıçlar
- Çamur Sistemleri: Delgi sırasında çamur basma ve dolaşım sistemleri
- Teknolojik Özellikler:
- Otomatik Dikey Kontrol Sistemleri: Kazığın dik konumda kalmasını sağlar
- Derinlik ve Pozisyon Sensörleri: Kazık derinliğini ve konumunu hassas ölçer
- Bilgisayarlı Kontrol Sistemleri: Delme veya çakma parametrelerini optimize eder
- Tork ve Basınç Monitörleri: Zemin direncini ölçerek kazık kapasitesini tahmin eder
- Farklı Tipleri:
- CFA (Continuous Flight Auger) Makineleri: Sürekli burgu ile delgi yapıp eşzamanlı beton doldurur
- Darbeli Kazık Çakma Makineleri: Özellikle çelik veya prefabrik beton kazıkları zemine çaker
- Titreşimli Kazık Çakma Makineleri: Yüksek frekanslı titreşimlerle kazığı zemine iter
- Hidrolik Baskı Sistemleri: Hassas ortamlarda (şehir içi) düşük gürültü ile kazık çakar
- Güvenlik ve Çevresel Özellikler:
- Gürültü Azaltma Sistemleri: Özellikle şehir içi uygulamalar için kritik öneme sahiptir
- Titreşim İzolasyon Sistemleri: Çevredeki yapılara zarar vermemek için kullanılır
- Toz Bastırma Sistemleri: Delgi sırasında toz oluşumunu minimuma indirir
- Kapalı Devre Çamur Sistemleri: Çevresel kirliliği önler
2. Temel Yapım Makinaları
Kazık Çakma ve Sondaj Makineleri
- İşlevleri: Köprü, viyadük temelleri için kazık çakar/deler
- Çalışma Prensipleri: Çakma kazık veya fore kazık yöntemi
- Temel Bileşenleri: Ana makine, mast, delici/çakıcı üniteler
- Teknolojik Özellikleri: Otomatik dikey kontrol, derinlik sensörleri
- Çeşitleri: CFA, darbeli, titreşimli, hidrolik baskı sistemleri
Agrega Serme Makinaları (Çakıl Serici)
- İşlevleri: Temel ve alt temel tabakaları için malzeme serer
- Yapısal Özellikleri: Malzeme deposu, konveyör sistemi, serme ünitesi
- Teknolojik Özellikleri: Elektronik kalınlık kontrolü, ayarlanabilir genişlik
- Çeşitleri: Kendinden yürüyüşlü, kamyona monte, çekili tip
Mobil Konkasör ve Eleme Tesisleri
- İşlevleri: Sahada agrega üretimi, geri dönüşüm
- Temel Bileşenleri: Besleyici, kırıcılar, elekler, konveyörler
- Teknolojik Özellikleri: Uzaktan kontrol, otomatik yük algılama
- Avantajları: Şantiye içinde yer değiştirebilme, nakliye maliyeti tasarrufu
3. Taşıma ve Destek Makinaları
Kamyonlar ve Damperliler
- Damperli Kamyonlar: 15-30 ton kapasiteli standart taşıma araçları
- Kaya Kamyonları: 40-100 ton kapasiteli, zorlu arazi araçları
- Asfalt Taşıyıcılar: İzolasyonlu damperli, sıcak asfalt taşıma araçları
- Lojistik Planlama: Kamyon sayısı optimizasyonu, trafik akış düzenleme
Su Tankerleri
- Toz Kontrolü: Şantiyede tozun bastırılması için sulama yapar
- Zemin Nemlendirme: Sıkıştırma öncesi optimum nem sağlar
- Teknik Özellikleri: 5-20 bin litre kapasite, püskürtme sistemleri
- Ek İşlevleri: Beton kürü, yangın söndürme desteği, ekipman temizliği
Mobil Konkasör ve Eleme Tesisleri
Yol yapım projelerinde yerinde malzeme üretimi için kullanılan bu tesisler:
- İşlev ve Kullanım Alanları:
- Sahada çıkan kaya ve taşları kırarak agrega üretir
- Farklı ebatlarda (0-5mm, 5-15mm, 15-25mm vb.) agrega elde edilmesini sağlar
- Geri dönüşüm projelerinde, eski asfalt ve beton parçalarını geri kazanır
- Projeye özel agrega ihtiyacını yerinde karşılayarak nakliye maliyetlerini azaltır
- Temel Bileşenleri:
- Besleyici (Bunker): Malzemenin sisteme yüklenmesini sağlar
- Çeneli Kırıcı: İlk kırma işlemini gerçekleştirir, büyük parçaları küçültür
- Konik Kırıcı veya Darbeli Kırıcı: İkincil kırma işlemi için kullanılır
- Elekler: Farklı boyutlardaki malzemeleri sınıflandırır
- Konveyör Bantlar: Malzemeyi sistem içinde taşır ve stoklar
- Teknolojik Özellikler:
- Uzaktan kontrol sistemleri: Tesisi tek bir noktadan yönetmeyi sağlar
- Otomatik yük algılama ve besleme kontrol sistemleri: Aşırı yüklenmeyi önler
- Toz bastırma sistemleri: Çevresel etkileri minimize eder
- Enerji verimli motorlar ve hidrolik sistemler
- Mobilite Avantajları:
- Paletli veya tekerlekli üniteleri sayesinde şantiye içinde kolay yer değiştirebilir
- Kurulum ve demontaj işlemleri hızlıdır, proje ilerledikçe taşınabilir
- Farklı şantiyelerde kullanılabilir esneklik sunar
- Kompakt tasarımları ile dar alanlarda da çalışabilir
Kamyonlar ve Damperliler: Malzeme Taşıma
Yol yapım projelerinde, malzeme taşıma işlemleri için:
- Damperli Kamyonlar: Yol şantiyelerinin vazgeçilmezi olan damperli kamyonlar, kazı malzemesinin sahadan uzaklaştırılması, dolgu malzemesinin getirilmesi, agrega ve asfalt taşıma işlemlerinde kullanılır. 15-30 ton kapasiteli bu araçlar, hidrolik kaldırma sistemleri sayesinde yüklerini kolayca boşaltabilirler.
- Ağır Tonajlı Hafriyat Kamyonları (Kaya Kamyonları): Büyük ölçekli yol projelerinde, özellikle dağlık arazilerde kullanılan bu kamyonlar, 40-100 ton kapasiteye sahiptir. Paletli ekskavatörler veya yükleyiciler tarafından yüklenen büyük kaya parçalarını ve toprağı taşıyabilirler. Geniş lastikleri ve güçlü motorları sayesinde zorlu arazi koşullarında bile çalışabilirler.
- Asfalt Taşıyıcı Özel Kamyonlar: Asfalt plentinden şantiyeye sıcak asfalt karışımını taşıyan bu kamyonlar, yükü sıcak tutmak için özel izolasyonlu damperlerle donatılmıştır. Bazı modellerde damper üzerinde branda sistemi bulunur, böylece yolda asfaltın soğuması ve rüzgardan etkilenmesi önlenir.
- Taşıma Lojistiği ve Planlama: Yol şantiyelerinde verimli bir malzeme taşıma operasyonu için:
- Kamyon sayısının doğru hesaplanması gerekir (ekskavatörün yükleme kapasitesi, taşıma mesafesi, boşaltma süresi gibi faktörler dikkate alınır)
- Yükleme ve boşaltma noktalarında bekleme sürelerinin minimuma indirilmesi için planlama yapılır
- Şantiye içi trafik akışı düzenlenir
- Kamyonların geçeceği geçici servis yolları hazırlanır
Su Tankerleri: Toz Kontrolü ve Nemlendirme
Yol yapım çalışmalarında toz kontrolü ve zemin sıkıştırma öncesi nemlendirme için su tankerleri kullanılır:
- Toz Kontrolü Önemi: Yol şantiyelerinde, özellikle kuru havalarda, iş makinalarının hareketleri ve rüzgar nedeniyle oluşan toz, çalışanların sağlığını, çevre kalitesini ve görüş mesafesini olumsuz etkiler. Su tankerleri, düzenli sulama yaparak toz oluşumunu önler ve çalışma koşullarını iyileştirir.
- Zemin Sıkıştırma İçin Optimum Nem: Zeminlerin etkili şekilde sıkıştırılabilmesi için optimum nem içeriğine sahip olması gerekir. Su tankerleri, özellikle kuru zeminlerde, sıkıştırma öncesi optimum nem sağlamak için kullanılır. Bu, proktor testleriyle belirlenen ideal nem oranına ulaşmak için kritik öneme sahiptir.
- Su Tankeri Yapısı ve Özellikleri:
- 5.000-20.000 litre su kapasitesine sahip tankerler kullanılır
- Püskürtme boruları ve nozullar sayesinde kontrollü su dağıtımı yapılır
- Bazı modellerde basınçlı püskürtme sistemleri ve ayarlanabilir spreyler bulunur
- Modern tankerlerde, su miktarını ve püskürtme alanını kontrol eden bilgisayarlı sistemler olabilir
- Çok Fonksiyonlu Kullanım: Su tankerleri ayrıca:
- Yeni yapılan beton yüzeylerin kürlemesi (nemli tutulması) için kullanılır
- Gerektiğinde yangın söndürme için yardımcı ekipman olarak hizmet verir
- Şantiye içindeki geçici yapılar ve tesisler için su temin eder
- Ekipman temizliği için su sağlar
4. Zemin Sıkıştırma Makinaları
Silindirler (Kompaktörler)
- Çalışma Prensibi: Ağırlık ve titreşimle zemin boşluklarını azaltır
- Çeşitleri:
- Düz tambur silindirler: Asfalt sıkıştırması için
- Keçi ayağı silindirler: Killi zeminler için
- Lastik tekerlekli silindirler: Asfalt için yüzey kalitesi
- Kombine silindirler: Farklı sıkıştırma özelliklerini birleştirir
- Teknolojik Özellikleri: Vibrasyonlu sıkıştırma, sürekli sıkıştırma kontrolü
- Akıllı Sistemler: GPS entegreli sıkıştırma haritalaması
Silindirler (Kompaktörler): Sıkıştırma İşlemleri
Yol yapımında zemin stabilitesi için vazgeçilmez olan silindirler:
- Zemin Sıkıştırma Prensipleri: Silindirler, ağırlıkları ve titreşim özellikleriyle zemindeki boşlukları azaltarak malzemenin sıkışmasını sağlar. Bu işlem, yolun taşıma kapasitesini artırır ve gelecekteki oturmaları önler. Doğru sıkıştırma, yolun uzun ömürlü olması için kritik öneme sahiptir.
- Farklı Silindir Tipleri:
- Düz Tambur Silindirler: Asfalt sıkıştırma ve son kat temel sıkıştırma işlemlerinde kullanılır. Düzgün yüzey elde etmek için idealdir.
- Keçi Ayağı Silindirler: Kil ve kohezyonlu zeminlerde daha etkili olan, tamburun üzerinde çıkıntılar bulunan silindirlerdir. Bu çıkıntılar, killi zeminlerde daha iyi penetrasyon sağlar.
- Lastik Tekerlekli Silindirler: Özellikle asfalt sıkıştırmasında tercih edilir. Yüzeye uygulanan basınç, hava basıncı ayarlanarak değiştirilebilir.
- Kombine Silindirler: Hem tambur hem de lastik tekerlekli kısımları olan, iki farklı sıkıştırma özelliğini birleştiren silindirlerdir.
- Vibrasyonlu Sıkıştırma: Modern silindirlerin çoğu, daha etkili sıkıştırma için vibrasyon (titreşim) özelliğine sahiptir. Vibrasyon, zemindeki taneciklerin yeniden düzenlenmesini sağlayarak daha yüksek yoğunluk elde edilmesine yardımcı olur. Farklı zemin tipleri için farklı vibrasyon frekansları kullanılabilir.
- Sıkıştırma Kontrolü: Günümüzde silindirler, sıkıştırma derecesini ölçen ve operatöre geri bildirim veren sistemlerle donatılmıştır. Sürekli Sıkıştırma Kontrolü (CCC) adı verilen bu teknoloji, tam olarak sıkışmış alanları göstererek, gereksiz geçişleri önler ve verimliliği artırır.
- Akıllı Sıkıştırma Teknolojileri: En yeni silindirlerde, GPS ile entegre edilmiş sıkıştırma haritalaması sistemleri bulunur. Bu sistemler, sıkıştırma derecesini gerçek zamanlı olarak harita üzerinde göstererek, operatörün eşit sıkıştırma sağlamasına yardımcı olur.
5. Asfalt Yapım Makinaları
Asfalt Plenti
- İşlevi: Agrega, bitüm ve katkıları karıştırarak asfalt üretir
- Üretim Süreci: Agrega ısıtma, bitüm hazırlama, karıştırma, depolama
- Çeşitleri: Sabit (200-400 ton/saat) ve mobil plentler
- Teknolojik Özellikleri: Bilgisayar kontrollü karışım, kalite izleme
- Çevre Teknolojileri: Toz tutma, geri dönüşüm üniteleri
Her ne kadar sahada görünmese de, asfalt plentleri yol yapımının kalbi konumundadır:
- Asfalt Karışımı Bileşenleri: Asfalt plentleri, farklı boyutlardaki agrega (taş, çakıl, kum), bitüm (asfalt bağlayıcı) ve katkı maddelerini belirli oranlarda karıştırarak sıcak asfalt karışımını hazırlar. Her yol projesi için özel olarak tasarlanmış karışım oranları (mix design) kullanılır.
- Üretim Süreci: Plent üretim süreci şu aşamalardan oluşur:
- Agreganın farklı boyutlardaki silolara stoklanması
- Agreganın kurutulması ve ısıtılması (yaklaşık 150-180°C)
- Bitümün ısıtılması ve depolanması
- Malzemelerin tartılması ve karıştırılması
- Karışımın silos'larda depolanması ve kamyonlara yüklenmesi
- Plent Tipleri:
- Sabit Plentler: Büyük kapasiteli, uzun süreli projeler için kullanılır. Saatte 200-400 ton üretim kapasitesine sahip olabilirler.
- Mobil Plentler: Taşınabilir özelliktedir. Şantiyeye kurulup, proje bitiminde sökülebilir. Özellikle uzak bölgelerdeki projeler için uygundur.
- Sürekli Akışlı Plentler: Malzemeleri sürekli olarak besleyerek kesintisiz üretim yaparlar.
- Kesikli Akışlı Plentler: Her karışım grubu ayrı ayrı hazırlanır. Daha hassas karışım kontrolü sağlar.
- Kalite Kontrol Sistemleri: Modern plentler, bilgisayar kontrollü sistemlerle donatılmıştır. Bu sistemler:
- Agregaların nem oranını ölçer ve karışım oranlarını buna göre ayarlar
- Bitüm sıcaklığını sürekli kontrol eder
- Karışım sıcaklığını izler
- Üretilen her parti için rapor oluşturur
- Çevre Teknolojileri: Günümüzde asfalt plentleri, toz tutma sistemleri, geri dönüşüm üniteleri ve düşük emisyon teknolojileriyle donatılmıştır. Bu sayede çevresel etkileri minimuma indirilir. Ayrıca, eski asfalt kaplamaların geri dönüştürülmesi (RAP - Reclaimed Asphalt Pavement) işlemi de modern plentlerde gerçekleştirilebilir.
Asfalt plentinin üretim kapasitesi ve kalitesi, yol projesinin hızını ve kalitesini doğrudan etkiler. Plent ile şantiye arasındaki mesafe, asfaltın taşınma süresi ve sıcaklık kaybı açısından kritik öneme sahiptir.
Asfalt Distribütörleri
- İşlevi: Astar (primer) ve bitüm emülsiyonu serme
- Teknik Özellikleri: Isıtma sistemleri, püskürtme çıtası, basınç kontrolü
- Teknolojik Özellikler: Bilgisayar kontrollü püskürtme, GPS entegrasyonu
- Püskürtme Kalitesi: Nozul tipi, basınç, püskürtme yüksekliği ayarları

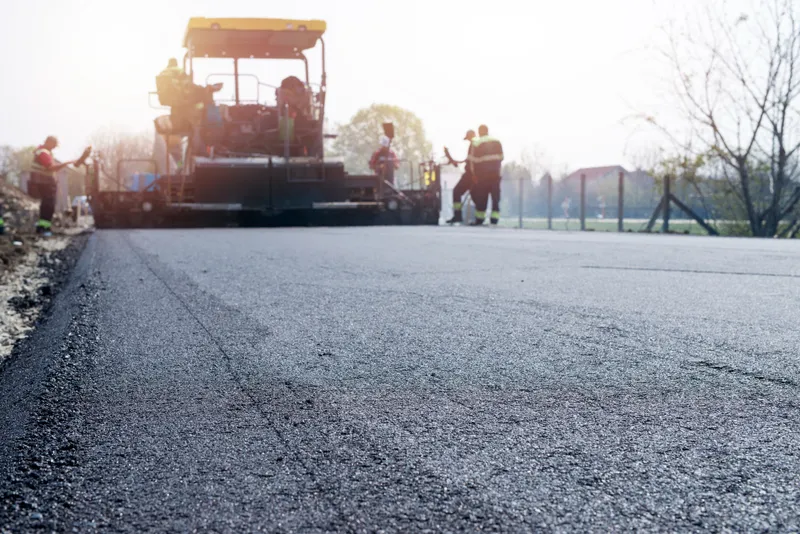

Finişerler (Asfalt Serme Makinaları)
- İşlevi: Sıcak asfalt karışımını düzgün şekilde serer
- Çalışma Prensibi: Kamyondan alınan asfaltı konveyörle tablaya aktarma
- Teknik Özellikleri: Serme tablası, ön sıkıştırma sistemi
- Teknolojik Özellikleri: Ultrasonik seviye sensörleri, otomatik kalınlık kontrolü
- Serme Özellikleri: Ayarlanabilir genişlik (2.5-8 metre), bombeli profil
Asfalt finişerleri, yol yapımının son aşamalarında kullanılır ve:
- Asfalt Serme Mekanizması: Finişerler, kamyonlardan aldıkları sıcak asfalt karışımını, konveyör sistemleriyle makine arkasındaki serme tablasına iletirler. Bu tabla, asfaltı düzgün bir şekilde yayarak istenilen kalınlıkta ve genişlikte serer. Serme sırasında ön sıkıştırma da yapılır.
- Hassas Seviye Kontrolü: Modern finişerler, ultrasonik sensörler veya lazer sistemler kullanarak, önceden belirlenmiş referans noktalarına göre serme yüksekliğini otomatik olarak ayarlar. Bu sistemler, yüzey düzgünlüğü için kritik öneme sahiptir ve operatörün işini önemli ölçüde kolaylaştırır.
- Ayarlanabilir Serme Genişliği: Finişerlerin serme tablaları, hidrolik olarak genişletilebilir özelliktedir. Bu sayede farklı genişlikteki yollarda veya yol genişliğinin değiştiği kavşak, genişleme şeridi gibi bölgelerde bile kesintisiz serme yapılabilir. Standart bir finiş makinesi 2.5 metreden 8 metreye kadar değişen genişliklerde serme yapabilir.
- Isıtmalı Tabla Teknolojisi: Kaliteli bir asfalt serme işlemi için, serme tablasının ısıtılması gerekir. Modern finişerlerde tabla, elektrikle veya gazla ısıtılır. Bu sayede asfalt karışımının tablaya yapışması önlenir ve daha düzgün bir yüzey elde edilir.
- Malzeme Besleme Kontrolü: Finişerler, asfalt karışımının besleme hızını otomatik olarak kontrol eden sistemlere sahiptir. Bu sistemler, konveyör hızını ve helezon (asfaltı tablaya dağıtan spiral mekanizma) hızını, ilerleme hızına ve serme genişliğine göre ayarlayarak eşit kalınlıkta serme sağlar.
- Bombeli Serme Özelliği: Yolun ortasından kenarlara doğru belirli bir eğimle (bombeyle) inşa edilmesi gerekir. Finişerlerin tablaları, bu bombeli yapıyı otomatik olarak oluşturabilecek şekilde tasarlanmıştır. Ayrıca tek taraflı eğim (süper-elevasyon) da oluşturulabilir.
Yüksek kaliteli bir asfalt kaplaması için, finişer operatörünün deneyimi, makine ayarlarının doğruluğu ve asfalt karışımının uygun sıcaklıkta olması kritik faktörlerdir. Ayrıca, finişerin kesintisiz ve sabit hızda ilerlemesi, yüzey düzgünlüğü için önemlidir.
Freze Makinaları
- İşlevi: Eski asfalt tabakasını söker ve geri dönüşüme hazırlar
- Çalışma Prensibi: Döner tamburla yüzeyi kazır/öğütür
- Çeşitleri: Küçük (0.5-1m), orta (1-2m), büyük (2-2.5m) genişlikte
- Teknolojik Özellikleri: Hassas derinlik kontrolü, yüzey profil izleme
- Avantajları: Seçici tabaka sökümü, çevre dostu soğuk freze teknolojisi
Yol yenileme projelerinde kullanılan freze makinaları:
- Asfalt Freze Teknolojisi: Freze makinaları, dönen bir silindir üzerindeki sert metal dişler (uçlar) yardımıyla asfalt tabakasını söker. Bu işlem sırasında, asfalt küçük parçalara ayrılır ve makinenin konveyör sistemi tarafından doğrudan kamyonlara yüklenir. Modern freze makinaları, yüksek hassasiyette derinlik kontrolü sağlayan elektronik sistemlerle donatılmıştır.
- Freze Çeşitleri ve Boyutları:
- Küçük Freze Makinaları: 0.5-1 metre kesme genişliğine sahiptir. Yama çalışmaları, kaldırım kenarları ve küçük alanlar için idealdir.
- Orta Boy Freze Makinaları: 1-2 metre kesme genişliğine sahiptir. Şehir içi yol yenileme çalışmalarında yaygın olarak kullanılır.
- Büyük Freze Makinaları: 2-2.5 metre kesme genişliğine sahiptir. Otoyol ve büyük yol projelerinde kullanılır. Tek geçişte geniş alanları işleyebilirler.
- Hassas Derinlik Kontrolü: Modern freze makinaları, ultrasonik sensörler, lazer sistemler veya GPS teknolojisi kullanarak milimetrik hassasiyette derinlik kontrolü sağlar. Bu özellik:
- Belirli bir asfalt katmanının seçici olarak sökülmesine olanak tanır
- Altyapı elemanlarına (rögar kapakları, boru hatları) zarar verilmesini önler
- Düzgün bir yüzey profili oluşturulmasını sağlar
- Soğuk Freze Teknolojisi: Modern makinalar "soğuk freze" teknolojisini kullanır, yani asfaltı ısıtmadan sökerler. Bu, enerji tasarrufu sağlar ve emisyonları azaltır. Ayrıca, sökme işlemi sırasında su püskürterek toz oluşumunu minimize eder.
- Asfalt Geri Dönüşümü: Freze makinaları tarafından sökülen asfalt malzemesi (RAP - Reclaimed Asphalt Pavement), yeni asfalt karışımlarında tekrar kullanılabilir. Bu, sürdürülebilir yol yapımı açısından büyük önem taşır ve malzeme maliyetlerini düşürür.
- Mikro Freze İşlemi: Bazı durumlarda, asfalt yüzeyinin sadece üst birkaç santimetresi frezelenir. Bu işlem, yüzey pürüzlülüğünü artırmak veya tekerlek izlerini gidermek için uygulanır. Özel mikro freze tamburları kullanılarak, daha yoğun dişli yapı ve daha düzgün bir yüzey elde edilir.
Freze makinaları, eski yolların yenilenmesinde ekonomik ve çevre dostu bir çözüm sunar. Tüm asfalt tabakasının kaldırılıp yenilenmesi yerine, sadece hasarlı üst tabakanın frezelenmesi ve yenilenmesi, hem zaman hem de maliyet tasarrufu sağlar.
6. Yol Tamamlama ve İşaretleme Makinaları
Yol Çizgi Makinaları
- Çeşitleri: Elle itilen, kendinden yürüyüşlü, kamyona monte sistemler
- Malzeme Teknolojileri: Solvent/su bazlı boyalar, termoplastik, soğuk plastik
- Teknolojik Özellikleri: Lazer kılavuz, GPS kontrol, otomatik genişlik ayarı
- Özel Uygulamalar: Sesli şerit, renkli kaplamalar, 3D işaretlemeler
- Otonom Sistemler: Bilgisayar görü, yapay zeka destekli rota planlama
7. Teknolojik Gelişmeler ve Geleceğin Yol Makinaları
GPS ve Makine Kontrol Sistemleri
- 3D Makine Kontrolü: Santimetre hassasiyetinde otomatik bıçak/kepçe kontrolü
- Dijital Arazi Modelleri: Yol projesinin dijital ikizi üzerinden çalışma
- Drone Entegrasyonu: Havadan haritalama ve proje ilerleyiş takibi
Otomasyon ve Uzaktan İzleme
- Yarı Otonom Makineler: Tekrarlayan işlerde minimum operatör müdahalesi
- Uzaktan Kontrol: Tehlikeli alanlarda güvenli mesafeden çalışma
- Filo Yönetimi: Merkezi sistemden tüm ekipmanı izleme ve analiz
Yakıt Verimliliği ve Emisyon Azaltma
- Akıllı Motor Yönetimi: Yüke göre güç optimizasyonu
- Start-Stop Teknolojisi: Rölantide otomatik motor durdurma
- Emisyon Kontrol Sistemleri: AdBlue, SCR, partikül filtreleri
Elektrikli ve Hibrit Güç Sistemleri
- Elektrikli İş Makinaları: Kompakt boyutlu sıfır emisyonlu makineler
- Hibrit Sistemler: Dizel-elektrik kombinasyonu ile yakıt tasarrufu
- Batarya Teknolojileri: Uzun çalışma süresi, hızlı şarj sistemleri
- Hidrojen Yakıt Hücreli Prototipler: Sıfır emisyonlu geleceğin teknolojisi
Operatör Destek Sistemleri
- Artırılmış Gerçeklik Görüntüleme: Yeraltı hatları, hedef kotları görselleştirme
- 360° Kamera Sistemleri: Kör nokta önleme
- Çarpışma Önleme Sensörleri: İnsan/araç tespit ve uyarı sistemleri
- Eğim ve Devrilme Kontrol Sistemleri: Güvenli çalışma alanı monitörleme
Yapay Zeka Uygulamaları
- Prediktif Bakım: Arıza öngörü ve optimum bakım planlama
- Otonom Karar Verme: Zemin koşullarına göre otomatik parametre ayarlama
- Dinamik İş Planlama: Hava durumu, malzeme ve makine durumuna göre optimizasyon
Sonuç
Yol yapım çalışmaları, çeşitli özelleşmiş iş makinalarının koordineli kullanımını gerektiren karmaşık bir süreçtir. Doğru makina seçimi, kalifiye operatör kullanımı, düzenli bakım ve teknolojik yeniliklerin takip edilmesi, başarılı bir yol projesinin temel taşlarıdır.
Modern teknolojilerle donatılmış bu makinalar sayesinde, daha dayanıklı, güvenli ve kaliteli yollar inşa edilmektedir. Elektrikli ve otonom sistemlerin yaygınlaşması, dijital teknolojilerin entegrasyonu ve yapay zeka uygulamaları, önümüzdeki yıllarda yol yapım süreçlerini daha verimli, çevre dostu ve ekonomik hale getirecektir.
