Frekans İnverter (VFD) Sürücüler Rehberi 2026: Pompa, Fan, Enerji Tasarrufu

Variable Frequency Drive (VFD) — Türkçesiyle frekans inverter veya değişken hızlı sürücü — elektrik motoru hızını besleme frekansını değiştirerek kontrol eden elektronik bir cihazdır. Modern endüstride pompa, fan, kompresör, konveyör, asansör ve sayısız makinenin temel kontrol birimi olarak yer alır. Doğru kullanıldığında %30-60 enerji tasarrufu sağlar; yanlış kullanıldığında motor ömrünü ciddi şekilde kısaltır. Bu yazıda VFD çalışma prensipleri, kontrol modları, kablo gereksinimleri, EMC koruması, marka seçimi ve uygulama detayları kapsamlı şekilde ele alınmaktadır.

Genel rehber için Elektrik Motorları Rehberi 2026 sayfasına göz atabilirsiniz.

VFD Çalışma Prensibi

VFD üç ana aşamada çalışır:

1. Doğrultma (Rectifier): Şebekeden gelen sabit AC gerilim (Türkiye: 400 V, 50 Hz) doğrultulup DC bara oluşturulur. Diyot köprü veya kontrollü tristör kullanılır. DC bara gerilimi ~565 V seviyesindedir.
2. DC Bara (DC Link): DC enerjiyi depolayan büyük elektrolitik kondansatörler bulunur. Bara gerilim regülasyonu ve harmonik filtreleme yapılır.
3. İnvertör (Inverter): IGBT (Insulated Gate Bipolar Transistor) modülleri, PWM (Pulse Width Modulation) algoritmasıyla DC enerjiyi istenen frekans ve gerilimde AC'ye çevirir. Tipik PWM taşıyıcı frekansı 2-15 kHz.

VFD motora uyguladığı frekansı değiştirerek motor hızını kontrol eder: n = 120·f/p. 50 Hz'de 4 kutuplu motor 1500 rpm, 25 Hz'de 750 rpm, 75 Hz'de 2250 rpm. Voltaj/frekans oranı sabit tutularak (V/f sabit) motor manyetik akısı korunur — bu temel kontrol prensibidir.

VFD Kontrol Modları

V/f (Volt/Frekans) Kontrol

En basit kontrol modu. Sürücü, motor frekansına orantılı olarak voltaj uygular (V/f sabit). Tipik pompa ve fan uygulamaları için yeterli. Hız hassasiyeti %3-5, başlatma torku düşük. Pump ABB ACS180, Siemens SINAMICS V20 gibi giriş seviyesi sürücüler V/f modda çalışır.

Avantajları: basit, ucuz, motor parametreleri girilmesine gerek yok. Dezavantajları: düşük hızlarda zayıf tork (5 Hz altında), yük değişimine yavaş tepki.

Sensorless Vektör (Açık-Çevrim Vektör) Kontrol

Motor matematiksel modeli içeride çözülerek tork ve akım vektörel olarak ayrıştırılır. Enkoder olmadan motor durumu tahmin edilir. Hız hassasiyeti %0,5, düşük hızlarda (0,5-1 Hz) tam tork. Modern endüstriyel sürücülerin standart kontrol modudur.

ABB ACS580, Siemens SINAMICS G120, Yaskawa GA500, Mitsubishi FR-A800 — hepsi sensorless vektör kontrolü destekler. Motor parametre identifikasyonu (auto-tuning) tipik olarak ilk montajda yapılır.

Closed-loop Vektör Kontrol

Enkoder geri besleme ile motor durumu sürekli izlenir. Hız hassasiyeti %0,01, tork hassasiyeti %1. Asansör, vinç, kâğıt makinesi, yüksek hassasiyet konveyör için kullanılır. Encoder kartı (PG card) sürücüye ek olarak takılır.

Direct Torque Control (DTC)

ABB'nin özel teknolojisi. Vektör kontrol yerine doğrudan tork kontrolü yapılır. Çok yüksek dinamik tepki, enkoder olmadan %0,1 hız hassasiyeti. ABB ACS800, ACS880 serileri bu teknolojiyi içerir.

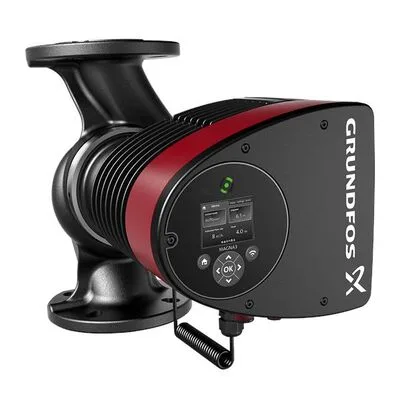

Pompa ve Fan Uygulamalarında Enerji Tasarrufu

Affinite kanunu, santrifüj pompa ve fan uygulamalarında VFD'nin enerji tasarrufu potansiyelini açıklar:

• Debi (Q) ∝ hız (n)
• Basınç (H) ∝ hız² (n²)
• Güç (P) ∝ hız³ (n³)

Yani %20 hız azaltma ~%50 enerji tasarrufu sağlar. Bir 22 kW pompa motoru %80 hızda çalıştığında ~11,3 kW güç çeker — yarısından az. Bu, VFD'nin neden pompa/fan uygulamalarının "altın standardı" olduğunu açıklar.

Geleneksel valf-kısıtlama (throttling) kontrolüne göre VFD ile değişken hız:

• %30-50 enerji tasarrufu (yıllık)
• %20-30 daha az mekanik aşınma (pompa ve valf)
• %50+ ses azaltma
• Yumuşak başlatma (kalkış akımı 5-7 kat → ~%100)

VFD Boyutlandırma

VFD seçiminde temel parametreler:

1. Motor gücü: Sürücü çıkış gücü ≥ motor nominal gücü (1:1 eşleştirme veya bir üst sınıf).
2. Çıkış akımı: Sürücü akımı motorun nominal akımının %110-120'sinden az olmamalı (aşırı yük rezervi).
3. Yük tipi: Sabit moment (CT) veya değişken moment (VT). Pompa-fan VT, konveyör-kompresör CT. Bazı sürücüler iki mod arasında geçiş yapabilir.
4. Voltaj: 230 V (1 faz), 400/480 V (3 faz), 525/690 V (yüksek voltaj).
5. Frekans aralığı: Standart 0-50 Hz; aşırı hız uygulamaları için 200 Hz veya daha yüksek.
6. Aşırı yük kapasitesi: Tipik %150 (60 saniye), %200 (3 saniye). Yüksek tork başlatma gerekiyorsa daha yüksek.
7. Haberleşme protokolü: Modbus RTU, Profinet, EtherCAT, EtherNet/IP. PLC ekosistemine uygun seçilmeli.

Motor Kablosu — Uzunluk Limitleri

VFD ile motor arasındaki kablo, voltage reflection (dalga yansıması) probleminden dolayı belirli uzunluk limitlerine tabidir. Yüksek frekanslı PWM atımları kablo empedans uyumsuzluğunda yansır; rezonans nedeniyle motor terminalinde gerilim DC bara değerinin 1,5-2 katına çıkabilir. Bu, normal motor izolasyonunun dayanamayacağı bir gerilimdir.

Kablo Uzunluğu	Önlem
0-30 m	Önlem gerekmez (standart motor + standart sürücü)
30-100 m	du/dt filtresi şart
100-300 m	Sinüs filtresi şart
300+ m	Motor uzaktaysa VFD'yi motorun yakınına monte et

Ek olarak motor "inverter duty" sınıfı olmalı: Class F+ izolasyon (180°C), gelişmiş sargı vernikleme, gerilim darbelerine dayanıklı tasarım. Standart asenkron motorun ömrü VFD altında %20-40 kısalır eğer inverter duty değilse.

EMC ve Topraklama

VFD'lerin yüksek frekanslı PWM çıkışı, ciddi elektromanyetik girişim (EMI) yaratır. EMC (Electromagnetic Compatibility) uyumu için önlemler:

• Ekranlı motor kablosu: Bakır örgü ekran iki uçtan topraklı.
• Sürücü içi EMC filtresi: Şebekeden gelen ortak mod (CM) girişimini bastırır. C1/C2/C3 sınıfları.
• Ferrit halka: Yüksek frekans bileşenleri sönümler.
• Yıldız topolojide topraklama: Tüm ekipman tek nokta toprağa bağlı.
• Sinyal kabloları motor kablosundan ayrılmalı: Min 20 cm aralık.

EMC uyumsuzluğu yakın PLC veya sensörlerin hatalı sinyal okumasına, üretim hatalarına yol açar. Yeni VFD montajı yapılmadan önce tesiste EMC ölçümü yapılması iyi uygulamadır.

Yaygın Markalar ve Türkiye'de Bulunabilirlik

• ABB: ACS180 (mikro), ACS380 (kompakt), ACS580 (genel sanayi), ACS880 (premium). Pazar lideri.
• Siemens: SINAMICS V20 (basit), G120 (genel), G120C (kompakt), S120 (servo).
• Schneider Electric: Altivar Process 600 (premium), Altivar Machine 320 (makine), Altivar 12 (mikro).
• Danfoss: FC101 (basit), FC202 (HVAC), FC302 (premium otomasyon).
• Yaskawa: GA500 (kompakt), GA800 (yüksek güç), A1000 (genel).
• Mitsubishi Electric: FR-A800 (genel sanayi), FR-F800 (HVAC), FR-E800 (kompakt).
• Delta Electronics: VFD-C2000, MS300, ME300 — uygun fiyat segmenti, Tayvan.
• Inovance: MD500, MD380 — Çin menşeli, hızlı büyüyen marka.
• Hitachi: WJ200, SJ700.

Türkiye'de ABB ve Siemens en geniş yetkili servis ağına sahiptir. Yedek parça erişimi 1-3 gün arası (acil) veya 1-2 hafta (standart) seviyesindedir.

VFD Hizmet Ömrü ve Bakım

VFD ortalama hizmet ömrü 10-15 yıldır. Ana yıpranan bileşenler:

• Elektrolitik kondansatörler: 5-10 yıl ömür. Sıcak ortamda daha az.
• Fan: 5-7 yıl. Toz ortamda daha az.
• IGBT modülleri: 15-20 yıl, doğru kullanımda.
• EMC filtresi: 10-15 yıl.

Yıllık bakım: toz temizliği, fan kontrolü, terminal vidalarının sıkılığı, kondansatör görsel kontrolü (şişme), kabin sıcaklığı ölçümü. ABB ve Siemens uzaktan izleme platformları (Drive Manager, Drive Connect) ile kondansatör sağlığını gerçek zamanlı takip imkânı sunar.

Harmonik Bozulmalar ve Power Quality

VFD'lerin doğrultma katmanı non-lineer yük olduğundan şebeke akımında harmonik bileşenler oluşturur. 6-darbeli (6-pulse) standart doğrultucu THD (Total Harmonic Distortion) ~%30 oluştururken, 12-darbeli doğrultucu THD'yi %10'a, aktif ön uçlu (Active Front End, AFE) doğrultucu %3'ün altına düşürür.

Harmonik bozulmaların etkileri: trafo aşırı ısınması, nötr kablo aşırı yük, kompanzasyon kondansatör arızası, hassas elektronik cihaz hatası, EMC sorunları. IEEE 519 standardı şebeke noktasında izin verilen maksimum THD'yi %5 olarak belirler. Bu sınırı aşan tesisler EPDK denetiminde cezai yaptırımla karşılaşabilir.

Çözüm yöntemleri: (1) Şebeke girişine 3-5% line reaktör eklemek (en ekonomik); (2) Pasif harmonik filtre kullanmak; (3) AFE sürücü tercih etmek (premium); (4) 12-darbeli sürücü kullanmak (büyük tesis).

Çoklu Motor Tek Sürücü Uygulamaları

Bazı uygulamalarda birden fazla motor tek VFD ile sürülür — örneğin çoklu fan kabinleri, bant konveyör sistemleri, paralel pompalar. Bu konfigürasyon tasarımı ekonomiktir ancak sınırlamalar vardır:

• Tüm motorlar aynı hızda çalışır (sürücü tek frekans çıkışı)
• Termik koruma her motor için ayrı şart (motor klemensinde manyetik koruma rölesi)
• Toplam motor akımı sürücü çıkış akımının %110'unu aşmamalı
• Vektör kontrol modu çalışmaz — sadece V/f mode
• Kablo uzunluğu hesabında her motor kablosu ayrı değerlendirilir

Tek sürücüden 2-4 küçük motor sürmek yaygın bir mühendislik pratiğidir, ancak hassas kontrol veya farklı hız gerektiğinde her motora ayrı sürücü daha doğru çözümdür.

Frenleme Yöntemleri — VFD ile Yük Durdurma

VFD ile motor durdurulurken motor jeneratör olarak çalışır ve enerji DC baraya geri akar. Bu enerji üç şekilde yönetilir:

1. Pasif rampa (coast-to-stop): Motor enerjisini doğal sürtünme ve atalete dağıtır. Hızlı değil.
2. DC enjeksiyon frenleme: Motora DC akım enjekte edilir, hızlı durma. Enerji sargıda ısıya dönüşür.
3. Fren rezistörü (Dynamic Braking): Geri gelen enerji harici rezistöre yönlendirilir. Yüksek atalet uygulamalarında standart.
4. Rejeneratif frenleme: Enerji şebekeye geri verilir. AFE sürücülerle mümkün, asansör/vinç uygulamalarında ek tasarruf.

Fren rezistörü boyutlandırması kritiktir — yetersiz boyut rezistörün yanmasına, yüksek bara gerilimine ve sürücü hatasına yol açar. Üretici hesap kılavuzlarına göre rezistör güç değeri hesaplanmalıdır.

VFD ile Tasarruf — Pratik Bir Örnek

Bir su pompası tesisinde 75 kW pompa motoru, yıllık 6.000 saat çalışıyor. Geleneksel valf kısıtlama ile %80 ortalama yük varsayalım. Sistem değişikliği:

• Önce (valf kısıtlama): 75 kW × 6.000 saat = 450.000 kWh/yıl
• Sonra (VFD ile %80 hız): 75 × 0,512 (n³) × 6.000 = 230.000 kWh/yıl
• Yıllık tasarruf: 220.000 kWh × 2,5 TL = 550.000 TL
• VFD maliyeti: ~120.000 TL (sürücü + kablo + işçilik)
• Geri ödeme süresi: 120.000 / 550.000 = ~2,6 ay (3 ay'dan az!)

Bu, VFD yatırımının neden artık standart hale geldiğini açıkça gösterir. Pompa ve fan uygulamalarında VFD olmadan çalıştırmak ciddi enerji israfıdır.

Servo Sürücü vs VFD — Farklar

Servo sürücü, VFD'nin gelişmiş bir alt kategorisidir; ancak tasarım hedefleri farklıdır:

Özellik	VFD (Asenkron)	Servo Sürücü (PMSM)
Tipik Motor	Asenkron (kafesli)	PMSM (kalıcı mıknatıs)
Geri Besleme	İsteğe bağlı (enkoder)	Zorunlu (enkoder/resolver)
Hız Hassasiyeti	%0,01-1	%0,001-0,01
Tork Hassasiyeti	%5-10	%0,5-1
Bant Genişliği	10-50 Hz	500-2.000 Hz
Tipik Uygulama	Pompa, fan, kompresör	Robotik, CNC, hassas konum
Tipik Fiyat	1× (baseline)	2-4× VFD fiyatı

VFD pompa/fan/konveyör gibi sabit veya orta dinamik uygulamalar için yeterli ve ekonomiktir; servo sürücü ise robotik, CNC ekseni, plastik enjeksiyon, paketleme makinesi gibi yüksek dinamik gerektiren uygulamalar için zorunludur.

Sıvı Soğutmalı VFD — Yüksek Güç Uygulamaları

500 kW üzeri büyük VFD'ler (örn. ABB ACS880, Siemens SINAMICS G130) genellikle sıvı (su veya etilen glikol) soğutmalı yapıdadır. Hava soğutmalı modellere göre:

• %40-50 daha kompakt boyut
• %30+ daha sessiz çalışma (fan yok)
• Yüksek ortam sıcaklığında (45°C+) hala tam güç
• Hapsedilmiş kabin montajı mümkün

Maliyet açısından sıvı soğutmalı VFD hava soğutmalıdan %15-25 pahalıdır, ancak büyük güç uygulamalarında alan tasarrufu ve ses azaltma avantajı yatırımı haklı çıkarır. Türkiye'de demir-çelik fabrikaları (haddehane motorları), petrokimya pompa-fan grupları ve metro sistemleri büyük sıvı soğutmalı VFD kullanıcılarıdır.

VFD Sorun Giderme — Yaygın Arızalar

1. Aşırı akım hatası (Overcurrent): Genelde motor sarımı kısa devre, kablo arızası veya yük takılması.
2. DC bara aşırı gerilim (Overvoltage): Yavaşlama rampası çok dik — fren rezistörü ekle veya rampa süresini uzat.
3. Motor aşırı yüklenme (Overload): Yük profili motor kapasitesini aşıyor — büyük motor veya redüksiyon.
4. Aşırı sıcaklık (Overtemp): Soğutma fanı arızalı, kabin havalandırma yetersiz, çevre sıcaklığı yüksek.
5. Şebeke gerilim eksikliği (Undervoltage): Kondansatör eskimiş veya şebeke düşük.
6. Toprak hatası (Ground fault): Motor sargısı toprağa kaçıyor — Megger testi yap.

VFD Programlama ve Parametre Seti

Bir VFD yüzlerce parametre içerir; ancak temel kullanım için 10-15 parametre ayarlamak yeterlidir. Temel parametre seti:

• Motor parametreleri: Nominal güç, akım, voltaj, frekans, devir, cos φ (motor etiketinden okunur)
• Hızlanma rampa süresi: 5-30 saniye (uygulamaya göre)
• Yavaşlama rampa süresi: 5-30 saniye
• Maksimum çıkış frekansı: 50 Hz (motorla uyumlu)
• Minimum çıkış frekansı: 2-5 Hz (motor soğutma için)
• Aşırı yük sınırı: %120-150
• Termik koruma: Motor ısı modeli aktif
• Kumanda modu: Lokal (panel) veya uzak (terminal, fieldbus)
• Hız referans kaynağı: Analog (0-10V veya 4-20 mA), dijital, fieldbus

Modern sürücüler "quick start" sihirbazı sunar — kullanıcı motor etiket bilgilerini girer, sürücü gerisi parametreleri otomatik ayarlar. Karmaşık uygulamalarda manuel parametre düzenleme ABB Drive Composer, Siemens Startdrive gibi PC yazılımlarıyla yapılır. Bu PC yazılımları aynı zamanda parametre set yedeklemesi, sorun giderme raporları ve sürücü performans izleme imkânı sunar.

Endüstri 4.0 Entegre VFD

Modern VFD'ler artık sadece motor sürücüsü değil, aynı zamanda bir IoT cihazıdır. Yerleşik Ethernet, Wi-Fi, Bluetooth bağlantıları ile MES/SCADA sistemlerine veri akışı sağlar. ABB Drive Manager, Siemens IIoT Cloud, Schneider EcoStruxure platformları yıllık binlerce sürücüyü merkezi olarak izleme ve yönetme imkanı verir.

Topladığı veri: çalışma saatleri, anlık akım/güç, motor sıcaklığı, sürücü sıcaklığı, fan ömrü, kondansatör sağlığı, harmonik bozulma, energy KPI. Bu veriler kestirimci bakım algoritmalarıyla işlenerek olası arızalar 1-3 hafta öncesinde tahmin edilebilir. Bu sayede plansız üretim duruşları büyük ölçüde azalır, bakım takvimleri optimize edilir ve toplam sahiplik maliyeti düşer. Türkiye'de büyük fabrikalar 2024'ten itibaren bu kestirimci bakım sistemlerine ciddi yatırım yapmaktadır. Bu trend Endüstri 4.0 dönüşüm projelerinin önemli bir parçasıdır ve geri ödeme süresi tipik olarak 18-24 ay arasındadır.

Sonuç

VFD, modern endüstrinin temel enerji tasarrufu aracıdır. Pompa, fan ve kompresör uygulamalarında %30-60 enerji tasarrufu sağlar; doğru boyutlandırılmış bir VFD yatırımının geri ödeme süresi genellikle 3-12 ay arasında kalır. 2026 itibarıyla yeni yatırımlarda VFD entegrasyonu hemen hemen tüm asenkron motor uygulamalarında standart kabul edilmektedir.

Detaylı motor tipleri için asenkron motorlar, PMSM motorlar, servo motorlar; verim için IE4-IE5 verimlilik; pazar verileri için Türkiye motor pazarı yazılarına göz atabilirsiniz. Genel rehber: Elektrik Motorları Rehberi 2026.
