Senkron ve Kalıcı Mıknatıslı (PMSM) Elektrik Motorları 2026

Senkron motor, rotor ve stator manyetik alanları arasında sabit bir kilitle çalışan, kayma içermeyen elektrik motoru tipidir. 21. yüzyılda elektrikli araçların yaygınlaşması, rüzgâr enerjisinin büyümesi ve yüksek verimli HVAC çözümlerine olan talep, kalıcı mıknatıslı senkron motorların (PMSM) pazardaki payını hızla artırmıştır. Bu yazıda PMSM motorlarının çalışma prensibi, IPM/SPM yapı farkları, sürücü gereksinimleri, uygulama alanları ve seçim kriterleri detaylı incelenir.

Genel rehber için Elektrik Motorları Rehberi 2026 sayfasına göz atabilirsiniz.

Senkron Motor Çalışma Prensibi

Senkron motor, rotor üzerindeki kalıcı mıknatıs (NdFeB, SmCo) veya elektromıknatıs ile statorun dönen manyetik alanı arasında sabit faz açısı korur. Rotor tam olarak senkron hızda döner: n = 120·f/p. Kayma yoktur, bu da asenkron motora göre %2-4 daha yüksek verim ve daha hassas hız kontrolü anlamına gelir.

Senkron motorun temel dezavantajı: doğrudan şebekeye bağlanamaz. Şebekeden gelen 50 Hz sabit frekans, durmakta olan rotoru senkron hıza kilitleyemez — motor başlamaz. Bu nedenle senkron motorlar her zaman bir Variable Frequency Drive (VFD) veya servo sürücü ile birlikte çalışır. Sürücü, motoru sıfırdan başlatmak için frekansı kademeli olarak rampa yapar.

Statoru asenkron motora benzer üç fazlı sargılıdır, ancak sargı tasarımı genellikle daha yüksek poled sayısı (8, 10, 12, 16 kutup) içerir. Yüksek kutup sayısı, düşük hızda yüksek tork üretmeyi sağlar — özellikle direct-drive (redüktörsüz) uygulamalarda önemlidir.

Rotor Yapısı: SPM vs IPM

SPM (Surface Permanent Magnet) — Yüzey Mıknatıslı

Mıknatıslar rotorun dış yüzeyine yapıştırılır. Basit yapı, üretimi ekonomik. Manyetik alan dağılımı sinüsoidal yakındır, tork dalgalanması az. Ancak yüksek hızlarda merkezkaç kuvvetleri mıknatısları yerinden çıkarabilir — bu yüzden tipik olarak 5.000-8.000 rpm üzerinde tercih edilmez. Bantajlı versiyonlarda (karbon fiber band sarımı) 15.000 rpm'e kadar çıkılabilir.

SPM motorlar düşük ve orta hızda yüksek tork yoğunluğu gerektiren uygulamalarda kullanılır: servo motorlar, CNC mil motorları, asansör direct-drive motorları.

IPM (Interior Permanent Magnet) — İç Mıknatıslı

Mıknatıslar rotor laminasyonlarının içine gömülür. Mekanik dayanım yüksek — yüksek hızlarda (20.000+ rpm) çalışabilir. Ek olarak relüktans tork katkısı sağlar; rotor d-q ekseni reluktanslarının farklı olması, kombine tork (mıknatıs + relüktans) üretir. Bu sayede aynı boyutta SPM'den %10-15 daha yüksek tork yoğunluğu mümkün.

Elektrikli araç motorlarının neredeyse tamamı IPM yapıdır. Tesla Model 3, BYD Han, Togg, BMW i4, Mercedes EQS — hepsi IPM motor kullanır. Yüksek hız yeteneği ve geniş hız sabit tork bölgesi, EV uygulaması için kritiktir.

PMSM vs BLDC — Aynı Şey Mi?

Bu iki tip motor benzer yapı taşır ancak sürücü kontrol stratejisi farklıdır. PMSM sinüsoidal akım ile sürülür — sürücü ileri 3 faz sinüs akımı üretir, motor düzgün dönüş ve düşük tork dalgalanması sağlar. BLDC (Brushless DC) trapezoidal (kare dalga) akım ile sürülür — sürücü her bir kommütasyon adımında 120° elektriksel açıda akım uygular.

PMSM yüksek hassasiyet ve sessiz çalışma gerektiren uygulamalarda (asansör, servo), BLDC ise maliyet kritik ve gürültünün önemsiz olduğu uygulamalarda (drone, e-bike, fan, pompa) tercih edilir. Bir motor fiziksel olarak PMSM yapıda olabilir ama BLDC olarak sürülebilir; bu maliyet/performans dengesine göre karar verilen bir uygulama detayıdır.

PMSM Sürücüleri ve Vektör Kontrol

PMSM sürücüsü Field-Oriented Control (FOC) algoritması üzerinde çalışır. Bu algoritma motor akımını d (direct) ve q (quadrature) eksenlerine ayırır; d-akımı manyetik akı kontrolünden, q-akımı tork kontrolünden sorumludur. Bu ayrıştırma sayesinde motor DC motor gibi davranır — anlık tork kontrolü mümkündür.

Modern servo sürücüler EtherCAT, Profinet IRT, Sercos III gibi gerçek zamanlı endüstriyel haberleşme protokollerini destekler. Saatte 1.000 Hz pozisyon güncelleme bant genişliği standart hale gelmiştir. Yaskawa Sigma-7, Mitsubishi MR-J5, Siemens SINAMICS S210, ABB MicroFlex E190, Bosch Rexroth ctrlX DRIVE başlıca markalardır.

Geri besleme cihazı (enkoder) PMSM kontrolü için zorunludur. İki ana tip vardır: İncremental enkoder — 1024-10.000 PPR çözünürlük; Absolute enkoder — pozisyon kaybolmadan saklanır, multi-turn versiyonlar tam devir sayısını da hatırlar. EnDat 2.2, BISS-C, HIPERFACE DSL modern dijital enkoder protokolleridir.

Senkron Motor Uygulamaları

Elektrikli Araçlar (EV)

EV motorları PMSM IPM yapıdadır. Tipik bir araç motoru: 100-200 kW pik güç, 12.000-18.000 rpm maksimum hız, %95 verim. Geniş hız aralığı için "field weakening" tekniği uygulanır — yüksek hızlarda manyetik akı azaltılarak hız artırılır. Tesla Model 3 Performance arka motor 211 kW pik, 18.000 rpm maksimum hız. Togg T10X PMSM motor 218 kW (Performance versiyon).

Rüzgâr Türbinleri

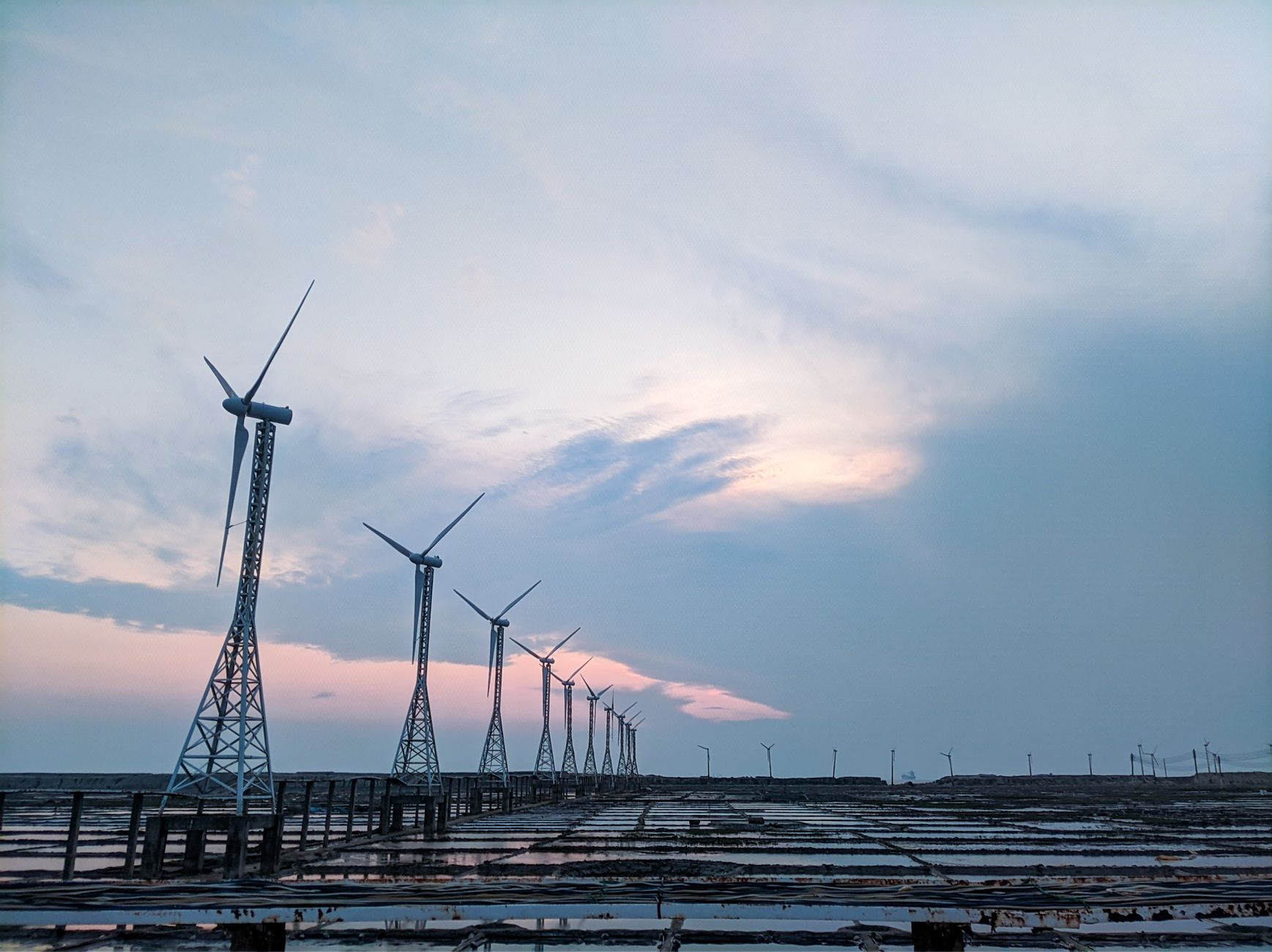

Modern direct-drive (redüktörsüz) rüzgâr türbinleri PMSM jeneratör kullanır. Vestas EnVentus, Siemens Gamesa SG 11.0-200 DD, GE Haliade-X gibi 5-15 MW türbinler büyük çaplı (4-8 metre) PMSM jeneratörlerle çalışır. Avantajı: dişli kutusu yok, bakım gereksinimi düşük, ofşor (denizüstü) uygulamalarda kritik.

CNC Tezgâh Mili (Spindle)

Yüksek hızlı tezgah millerinde PMSM motorlar standart hale gelmiştir. Built-in motor spindle ünitelerinde rotor doğrudan tezgâh miline integre edilir; 30.000-60.000 rpm hızlara çıkılabilir. Hassas hız kontrolü, düşük titreşim ve dinamik tepki avantajları sağlar. Fanuc, Mitsubishi, Siemens, Hermle, DMG MORI gibi tezgah üreticileri kendi PMSM mil motorlarını üretir.

Asansör Sistemleri

Gearless (redüktörsüz) PMSM asansör motorları, kompakt yapı ve enerji geri kazanımı sayesinde modern yüksek katlı binaların standart çözümüdür. Otis Gen2, KONE EcoSpace, Schindler 7000 gibi modeller dikey hızı 6-10 m/s aralığında, %35-40 enerji tasarrufu ile sunar.

HVAC ve Soğutma Kompresörleri

Inverter teknolojili klima ve soğutma kompresörlerinde PMSM motorlar artan oranda kullanılmaktadır. Sabit hız kompresörlerine göre %30-50 enerji tasarrufu sağlar. Daikin, Mitsubishi Heavy, Carrier, Trane ve Türkiye'de Vestel, Arçelik Klima ürünlerinde standart hale geldi.

Verimlilik ve Maliyet Analizi

Aynı 11 kW güçte motorların karşılaştırması:

Motor Tipi	Verim	Boyut (kg)	Tipik Fiyat	10 Yıl Enerji Maliyeti*
IE3 Asenkron	%91,4	105 kg	~22.000 TL	~225.000 TL
IE4 Asenkron	%92,6	118 kg	~30.000 TL	~222.000 TL
IE5 PMSM	%93,8	78 kg	~52.000 TL	~219.000 TL

* 4.000 saat/yıl, %75 ortalama yük, 2,5 TL/kWh elektrik birim fiyatı varsayımı.

İlk yatırım farkı IE5 PMSM için yaklaşık 30.000 TL fazladır; ancak boyut avantajı, sürücü ile birlikte değerlendirildiğinde, kompakt makine tasarımları için kritik fark sağlar. EV ve drone uygulamalarında PMSM zaten kaçınılmazdır — alternatif motor tipinin teknik olarak kullanılabilmesi mümkün değildir.

Mıknatıs Malzeme Maliyeti

PMSM motorların ana maliyet kalemi mıknatıs malzemesidir. En yaygın kullanılan NdFeB (neodimyum-demir-bor) mıknatıs nadir toprak elementi içerir ve %85'i Çin'de üretilir. 2023-2024 jeopolitik gerilimler mıknatıs fiyatlarını 2-3 katına çıkardı. Bu durum üreticileri ferrite mıknatıslı motorlara (daha ucuz ama %20-30 daha düşük tork yoğunluğu) ve mıknatıssız senkron reluktans motorlara (SynRM) yönelimi hızlandırdı.

ABB SynRM (Synchronous Reluctance) motorları, klasik asenkron motor benzeri stator + rotor üzerinde mıknatıs olmayan reluktans şekilli laminasyon kullanır. NdFeB mıknatıs gerektirmediği için maliyet asenkron motora yakın, verim ise IE4-IE5 seviyesindedir. ABB Synchronous Reluctance + Drive (SynRM+ACS580) paket çözümü 2020'den beri pazarda.

Seçim Kriterleri

1. Uygulama tipi: Düşük hız yüksek tork (asansör, dolaylı tahrik) → SPM. Yüksek hız geniş bölge (EV, mil motoru) → IPM.
2. Verim hedefi: IE5 sınıfı gerekiyorsa PMSM neredeyse zorunlu. IE4 için SynRM bir alternatif.
3. Sürücü maliyeti: PMSM her zaman sürücü gerektirir. Toplam maliyet motor + sürücü olarak hesaplanmalı.
4. Yedek parça erişimi: Türkiye'de PMSM yedek parça stoğu asenkrondan daha sınırlıdır.
5. Çevre koşulları: Yüksek ortam sıcaklığı NdFeB mıknatısların demanyetizasyonuna yol açar. SmCo mıknatıs daha iyi termal stabilite sağlar.

Markalar ve Türkiye Pazarı

Endüstriyel PMSM motorların Türkiye distribütörleri:

• ABB Türkiye: ACS800 + Permanent Magnet motor paketi; SynRM IE5 paket çözümü.
• Siemens Türkiye: SIMOTICS S-1FT7, S-1FK7 servo PMSM motor serileri.
• Schneider Electric Türkiye: Lexium servo motor + sürücü.
• Yaskawa Türkiye: Sigma-7 servo PMSM; ipari uygulama lideri.
• Mitsubishi Electric Türkiye: MELSERVO-J5 servo PMSM.
• Lenze, Beckhoff, Bosch Rexroth: Otomasyon entegre PMSM sürücü-motor sistemleri.

Türkiye'de yerli PMSM üretimi henüz endüstriyel ölçekte yaygın değil; ancak Aselsan, Vestel ve Tofaş yan sanayisinde EV motoru olarak yerli geliştirmeler hızla ilerlemektedir. 2026 itibarıyla Togg T10X araç motoru Türkiye'de tasarlanmış olup üretimin önemli kısmı yerli yan sanayide gerçekleşmektedir.

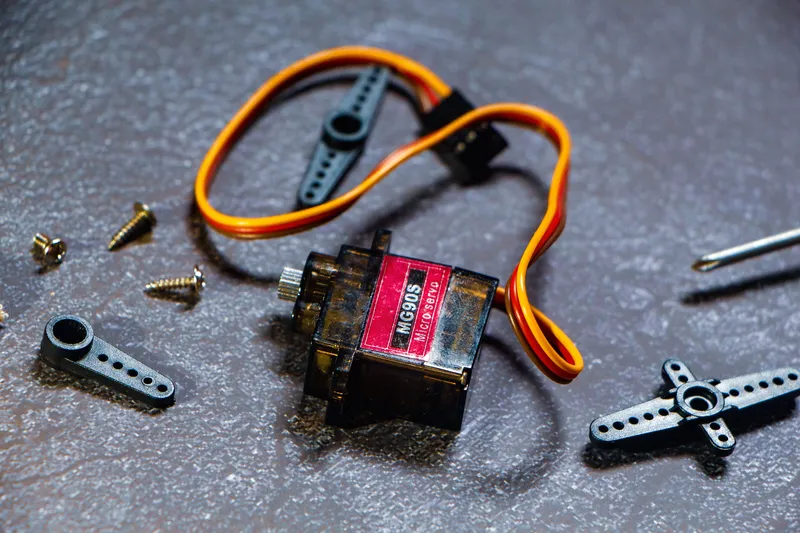

Servo Motor Detayları

Servo motor terimi tipik olarak küçük ve orta güçlü (0,1-7 kW) PMSM motor + entegre yüksek çözünürlüklü enkoder + uyumlu sürücü kombinasyonunu ifade eder. Endüstriyel otomasyonun temel bileşeni olmuş, robotik ve hassas konumlama uygulamalarında standart hale gelmiştir.

Bir servo motor sisteminin temel performans parametreleri:

• Sürekli tork (Continuous torque): Sürekli güvenli üretebileceği maksimum tork.
• Pik tork (Peak torque): Kısa süreli (saniyeler) çıkabileceği maksimum tork; tipik olarak nominalin 3-4 katı.
• Maksimum hız: Tipik servo motorlar 3.000-6.000 rpm; özel modeller 12.000 rpm.
• Atalet momenti (J): Rotor + yük ataletinin uyumu kritik. Sürücü ataletinin 5-10 katı yük atalet önerilir.
• Enkoder çözünürlüğü: 17-bit (131.072) standart, 23-bit (~8M) ileri uygulamalar.

Senkron Motor Başlatma Teknikleri

Senkron motorlar şebekeye doğrudan bağlanamaz; ancak sürücü olmadan da çalıştırılabilecek özel topolojiler vardır:

• Asynchronous Starting (Damper Cage): Rotor üzerine asenkron motor benzeri sincap kafes eklenir. Motor önce asenkron olarak başlar; senkron hıza yaklaştığında DC alan uygulanarak rotor senkronize edilir. Eski büyük endüstriyel motorlarda (1-50 MW) kullanılırdı.
• Pony Motor: Küçük yardımcı bir motor (pony) senkron motoru başlatma hızına getirir, sonra senkron motor şebekeye bağlanır. Modern uygulamalarda nadir.
• Variable Frequency Start (VFD): Modern standart yaklaşım. Sürücü frekansı sıfırdan kademeli olarak nominal değere çıkartır. PMSM motorlarda zaten zorunlu.

Damper kafes ayrıca senkron motoru "salınım sönümlemek" için kullanılır — yük değişikliklerinde rotor mekanik osilasyona girerse, kafes içinde indüklenen akımlar bunu sönümler. Bu, geçici yük değişikliklerinde sistem kararlılığını sağlar.

Senkron vs Asenkron — Karşılaştırma Tablosu

Özellik	Asenkron (IE3)	PMSM (IE5)	SynRM (IE4-IE5)
Tipik Verim (11 kW)	%91,4	%93,8	%92,8
Hız Hassasiyeti	%2-6 kayma	%0 (senkron)	%0
Tork Yoğunluğu	1× (baseline)	1,4-1,8×	1,1-1,3×
Mıknatıs İhtiyacı	Yok	NdFeB (pahalı)	Yok
Doğrudan Şebeke Bağlantısı	Mümkün (DOL)	İmkansız	İmkansız
Tipik Fiyat (11 kW)	~22.000 TL	~52.000 TL	~38.000 TL
Sürücü Maliyeti	İsteğe bağlı	Zorunlu	Zorunlu
Yedek Parça Stoku TR	Yüksek	Orta	Düşük

Karar matrisi: Sabit hızda 24/7 çalışacak pompa için IE3 asenkron yeterli. Yıllık 4.000+ saat değişken hız çalışacak fan/pompa için IE4 asenkron + VFD veya SynRM önerilir. Servo, EV, asansör, hassas tezgah uygulamaları için PMSM zorunludur.

Türkiye'de PMSM Uygulama Örnekleri

2024-2026 döneminde Türkiye'de PMSM teknolojisi yatırımı yapan başlıca sektörler:

• Togg Gemlik Fabrika (Bursa): EV motor üretimi (T10X, T10F) için yıllık 175.000 adet PMSM motor üretim kapasitesi.
• Vestel Beyaz Eşya (Manisa): Inverter-ready PMSM kompresörlü buzdolabı ve klima üretimi yıllık 4 milyon adet.
• Arçelik Çayırova (Kocaeli): PMSM çamaşır makinesi motoru, yerli tasarım.
• Otis Türkiye Pendik: Gearless PMSM asansör motoru montajı.
• Schindler İstanbul: 3000+ adet/yıl gearless PMSM asansör motor servisi.
• Türkiye Rüzgâr Enerjisi Birliği (TÜREB): 2026 itibarıyla kurulu rüzgâr kapasitesi 13 GW; bunun ~2 GW'ı PMSM direct-drive türbin.

Soğutma ve Termal Limitler

PMSM motorların ana termal sınırı NdFeB mıknatısların demanyetizasyon sıcaklığıdır. Standart sınıf N42 mıknatıs 80°C'de %0,1, 100°C'de %1, 120°C'de %3 manyetik kayıp yaşar. Yüksek sıcaklık sınıfları (SH, UH, EH) 150-200°C'ye kadar dayanır ancak fiyatları 1,5-2,5 kat daha yüksektir.

EV ve yüksek güçlü servo motorlarda su soğutmalı (IC616 / IC616-W) yapı standarttır. Soğutma sıvısı genellikle %50 etilen glikol + %50 deiyonize su karışımıdır; -20°C ile +90°C arası çalışabilir. Pompa devresi tipik olarak 5-15 L/dak akış sağlar; rezistans değerleri sürücü tarafından izlenir.

Aksiyel Akı Motorları — Geleceğin Topolojisi

Geleneksel radyal akı PMSM yapısının yanı sıra son yıllarda aksiyel akı motorları (axial flux) popülerleşti. Bu motorlarda manyetik akı eksen boyunca akar (radyal değil); bu sayede aynı çap için daha kompakt yapı ve daha yüksek tork yoğunluğu elde edilir. Magnax, YASA (artık Mercedes-Benz şirketi), EMRAX gibi üreticiler EV motor pazarına bu teknolojiyle giriş yapmaktadır.

Aksiyel akı motorlar henüz endüstriyel ölçekli üretimde değildir; ancak 2025-2027 arasında EV ve havacılık pazarında ana akıma geçmesi beklenmektedir. Mercedes-Benz EQXX konsept aracında YASA aksiyel motor 100 kW gücünde sadece 24 kg ağırlık ile kullanıldı — geleneksel radyal motorun yarısı ağırlık. Boeing ve Airbus, elektrikli uçak konseptlerinde aksiyel akı motorlarını ana güç ünitesi olarak değerlendirmektedir.

Senkron Motor Bakımı

PMSM motorlarda klasik asenkron motora göre bakım gereksinimi daha azdır: fırça veya komütator yok, manyetik alan değişmez, rotor sargısında akım indüklenmez. Yıllık bakım ana olarak yatak kontrolü, gres yenileme ve termal kamera ile sürücü/motor termal taramasıyla sınırlıdır. Mıknatıs zaman içinde çok yavaş demanyetize olur (yılda %0,1-0,3); ancak aşırı sıcaklık veya kısa devre durumlarında bu hızlanır. Sargı izolasyonu Megger testi yıllık standarttır.

Servo motorlarda enkoder kalibrasyonu ve sıfır pozisyon ayarı periyodik olarak (yıllık veya yedek parça değişiminde) gerekir. Enkoder sinyal kalitesi sürücü tarafında sürekli izlenir ve anomali durumunda otomatik alarm üretilir; bu sayede mekanik hasarlar genellikle erken aşamada tespit edilir ve maliyetli arızalar önlenmiş olur.

Sonuç

Kalıcı mıknatıslı senkron motorlar (PMSM), enerji verimliliği ve dinamik performans avantajlarıyla 2026 ve sonrasında elektrik motoru pazarındaki payını artırmaya devam edecektir. Elektrikli araçlar, rüzgâr enerjisi, modern asansörler ve hassas servo uygulamalar için fiilen tek alternatiftir. Asenkron motorlarla rekabet ettiği orta-güç endüstriyel uygulamalarda ise toplam sahiplik maliyeti (motor + sürücü + 10 yıl enerji) bazında değerlendirme yapılmalıdır.

Diğer motor tiplerinin detayları için asenkron motorlar, DC ve servo motorlar, adım motorlar ve VFD sürücüler rehberlerine; verimlilik ve mevzuat için IE4-IE5 verimlilik yazısına göz atabilirsiniz. Genel rehber: Elektrik Motorları Rehberi 2026.
