Vinç Operasyonu İş Güvenliği: Devrilme Risk Analizi ve Yasal Uyumluluk

Vinçler, iş makineleri arasında en yüksek ölümlü kaza oranına sahip ekipman kategorisidir. Türkiye İstatistik Kurumu verilerine göre 2025 yılında inşaat sektöründe meydana gelen ölümlü iş kazalarının %18'i vinç kaynaklıdır. Bu kazaların büyük çoğunluğu — yaklaşık %72'si — devrilme, yük düşmesi ve operatör hatasından kaynaklanır.

Bu yazıda; vinç operasyonlarında devrilme risk analizini, yük diyagramı okumayı, rüzgâr limitlerini, periyodik kontrol prosedürlerini ve 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamındaki yasal zorunlulukları sektörde 15 yıllık deneyimimle ele alıyorum.

1. Yasal Çerçeve

Vinç operasyonlarını düzenleyen ana mevzuat:

• 6331 sayılı İş Sağlığı ve Güvenliği Kanunu
• İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği
• Yapı İşlerinde İş Sağlığı ve Güvenliği Yönetmeliği
• Türk Standartları (TS EN 13000, TS EN 14439, TS EN 13414)

Bu mevzuat aşağıdaki yükümlülükleri getirir:

• Yıllık periyodik kontrol (B sınıfı uzman tarafından)
• Operatör belgeli (G sınıfı + MEB operatör)
• Risk analizi (her şantiyede)
• İş güvenliği uzmanı atama
• İSG kurulu (50+ çalışan)
• Olay bildirimi (kazadan sonra 3 iş günü)

2. Vinç Türleri ve Risk Profilleri

2.1 Mobil Vinçler

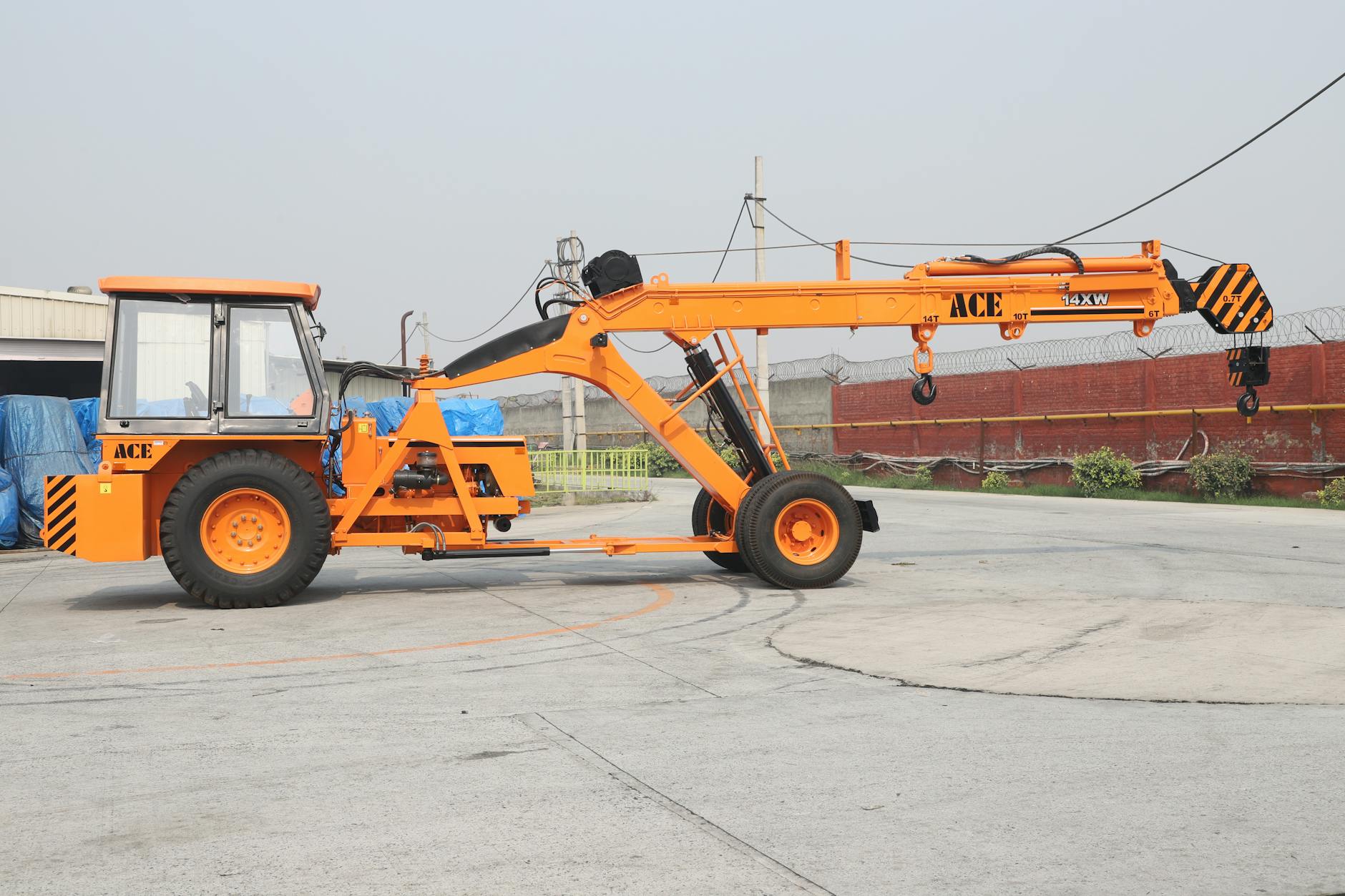

• Pick-and-carry: 8-25 ton, çoğunlukla iç saha
• Truck-mounted (kamyon üstü): 25-150 ton
• All-terrain: 60-1.200 ton, en yaygın
• Crawler crane (paletli): 100-3.000 ton, sabit alan operasyonu

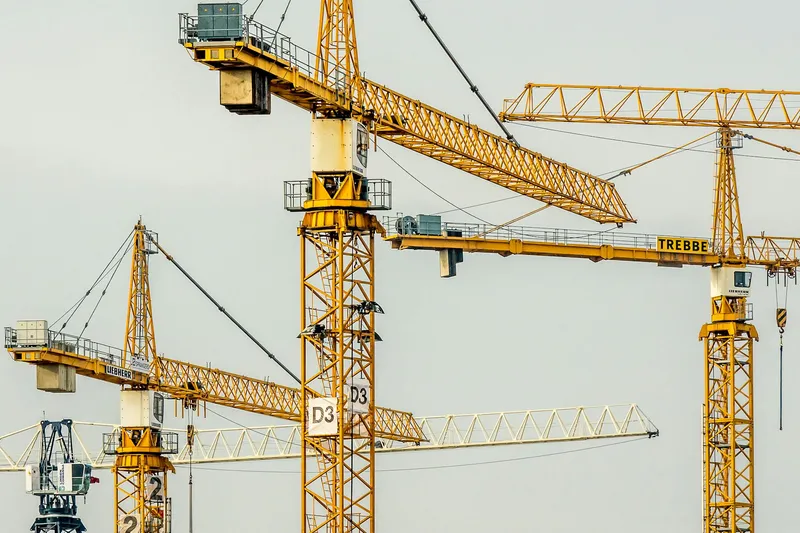

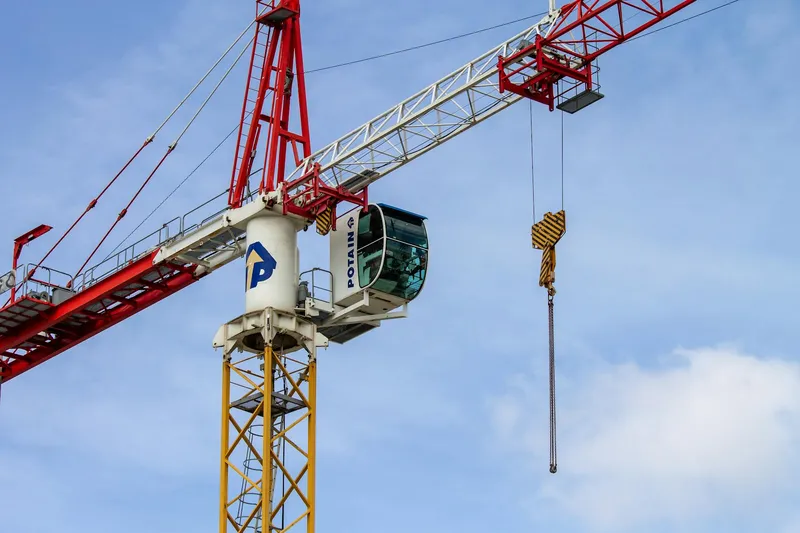

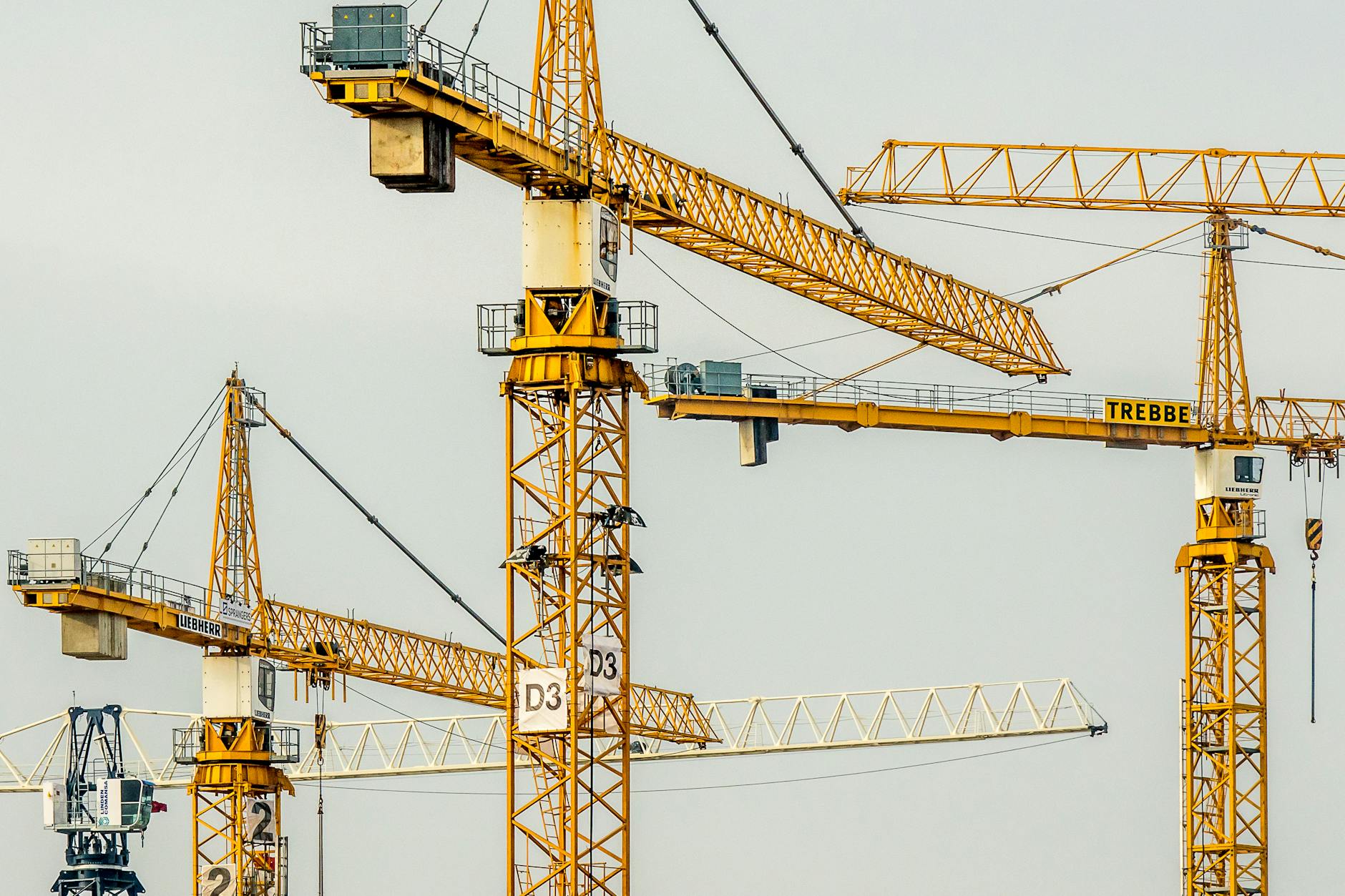

2.2 Kule Vinçler

• Hammerhead (üstten dönen): Klasik tip
• Luffing jib (bom dönen): Sıkışık şehir alanları
• Self-erecting: Küçük projeler

2.3 Diğer Vinçler

• Gantry vinç (liman/sanayi)
• Köprülü vinç (atölye)
• Forklift (vinç değil ama yük kaldırma)

3. Devrilme Risk Analizi

Bir vinç devrilmesi sadece operatör hatası değil, çoğunlukla planlama eksikliğinin sonucudur. Devrilmenin başlıca nedenleri:

3.1 Zemin Yetersizliği

Vincin destek ayaklarının (outrigger) altındaki zemin yükü taşıyamadığında destek ayağı batar ve vinç devrilir. Doğru zemin değerlendirmesi için:

• Zemin etüdü raporu (her yeni alanda)
• Destek pedi (mat) kullanımı — yükü dağıtır
• Yüzeyin eğimi maksimum %2
• Su, atık dolgu, yer altı boşlukları kontrolü

3.2 Aşırı Yük (Overloading)

Vincin yük diyagramı (load chart) o anki vinç konfigürasyonunda kaldırabileceği maksimum yükü gösterir. Aşırı yük en sık devrilme nedenidir.

3.3 Yan Yüklenme

Vincin bom ekseninden saparak yana doğru çekme — devrilmenin diğer büyük nedeni. Yük her zaman bom altında, dikey halde olmalı.

3.4 Rüzgâr

Yüksek rüzgâr hızı, yük üzerinde "yelken etkisi" yaratarak vinç merkezini bozar. Operasyon durdurma rüzgâr hızı limitleri:

Vinç Türü	Çalışma Limiti	Acil Durdurma
Mobil vinç	10 m/s (36 km/h)	14 m/s
Kule vinç	12 m/s (43 km/h)	20 m/s
Self-erecting	9 m/s (32 km/h)	12 m/s

3.5 Operatör Hatası

• Yük diyagramı yanlış okuma
• Hızlı manevra
• Eğitimsiz operatör
• Yorgunluk

4. Yük Diyagramı (Load Chart) Okuma

Her vinç, üreticisi tarafından özel olarak hazırlanmış bir yük diyagramına sahiptir. Bu diyagram size:

• Bom uzunluğu (m)
• Bom açısı (derece)
• Yük yarıçapı (vinç merkezinden yüke olan yatay mesafe, m)
• Karşı ağırlık konfigürasyonu
• Outrigger çıkma mesafesi

kombinasyonlarına göre kaldırılabilir maksimum yükü gösterir.

Pratik Okuma Örneği

50 ton kapasiteli bir mobil vinç:

• Bom 24 m, yük yarıçapı 6 m → 28 ton kaldırır
• Bom 24 m, yük yarıçapı 12 m → 14 ton kaldırır
• Bom 36 m, yük yarıçapı 18 m → 5.8 ton kaldırır

Yani yük yarıçapı arttıkça (yük vinçten uzaklaştıkça) kaldırılabilen ağırlık üstel olarak düşer. Vinç operatörünün her bir kaldırma öncesi yük diyagramına bakması zorunludur.

5. Lift Plan (Kaldırma Planı)

Her kritik kaldırma operasyonu için yazılı bir "lift plan" hazırlanmalıdır. Plan şunları içermelidir:

1. Yükün ağırlığı, boyutları ve ağırlık merkezi
2. Vinç kapasitesi ve konfigürasyonu
3. Yük yarıçapı ve yükseklik
4. Zemin durumu ve destek pedi tasarımı
5. Rüzgâr limitleri
6. Halat seçimi ve kaldırma açısı
7. Operatör ve sinyalci ataması
8. Acil durum prosedürleri
9. Çevre sınırlama (rüzgâr, görüş)

6. Periyodik Kontrol

İş Ekipmanları Yönetmeliği'ne göre vinçler için periyodik kontrol gereklilikleri:

• Kapsamlı muayene: Yılda 1 kez
• Yapısal muayene: 5 yılda 1 kez (detaylı NDT testleri)
• Halat muayenesi: Üç ayda 1 kez
• Operatör günlük kontrolü: Her vardiya başı

Kontroller B sınıfı uzman tarafından yapılmalı; rapor şantiyede bulundurulmalıdır. Uygunsuzluk halinde derhal operasyon durdurulmalıdır.

7. Operatör Yetkinliği

Vinç operatörü olmak için gerekli belgeler:

• G sınıfı sürücü belgesi (mobil vinçler için)
• MEB onaylı Mobil/Kule Vinç Operatörü Belgesi
• Türk Standartları sertifikası (TS EN 13000 operatör eğitimi)
• İşveren onaylı görev belgesi
• Sağlık raporu (yıllık)

Detaylar için: Operatör Belgesi Rehberi

8. Sinyalci ve Halatçı

Operatörün göremediği bölgelerdeki kaldırmalarda, eğitimli sinyalci (signaller / banksman) zorunludur. Sinyalci:

• El işaretleri eğitimi almış olmalı (TS EN 13586)
• Operatörle aynı dili konuşmalı
• Yüksek görünürlüklü yelek giymeli
• Telsiz iletişim önerilen (özellikle yüksek vinçlerde)

9. Acil Durum Prosedürleri

9.1 Kontrolsüz Yük Sallanması

1. Acil durdurma butonu
2. Yükü mümkün olduğunca alçaltma
3. Saha personelini bölgeden uzaklaştırma

9.2 Vincin Devrilmek Üzere Olması

1. Yükü güvenli pozisyonda bırakma
2. Vinci karşı ağırlık yönüne kapatma
3. Tüm personel uzaklaştırma (minimum 50 m)

9.3 Halat Kopması

1. Acil durdurma
2. Yük altındaki bölgeyi kapatma
3. İş güvenliği uzmanına bildirim
4. SGK iş kazası kaydı (yaralanma varsa)

10. Vinç Sigortası

Vinçler için özel sigorta gereklilikleri:

• Trafik sigortası (zorunlu)
• İş makinesi tekne sigortası
• IMM (genellikle 20.000.000 TL+)
• İşveren sorumluluk sigortası
• Üçüncü şahıs malına gelen zarar teminatı (yük sigortası)

Detaylar için: İş Makinesi Sigortası Rehberi

Bölüm Özeti

Vinç operasyonları, doğru planlama ve disiplinli uygulama ile son derece güvenli yapılabilen, aksi halde ise ölümcül sonuçlar doğurabilen operasyonlardır. Yük diyagramına uyum, periyodik kontroller, eğitimli operatör ve sinyalci, rüzgâr limitlerinin takibi ve yazılı lift plan — bu beş unsurun bir aradalığı, vinç güvenliğinin temelidir.

Operatör belgesi için: Operatör Belgesi Rehberi. Sigorta detayları için: İş Makinesi Sigortası. Tüm sürece bakış: A'dan Z'ye Alım Satım Rehberi.

Vinç Türlerine Göre Risk Profilleri

Mobil Vinç Riskleri

• Outrigger batma (yumuşak zemin)
• Hareket halindeyken devrilme
• Aşırı yük
• Çevredeki engellere çarpma
• Elektrik hatlarına temas

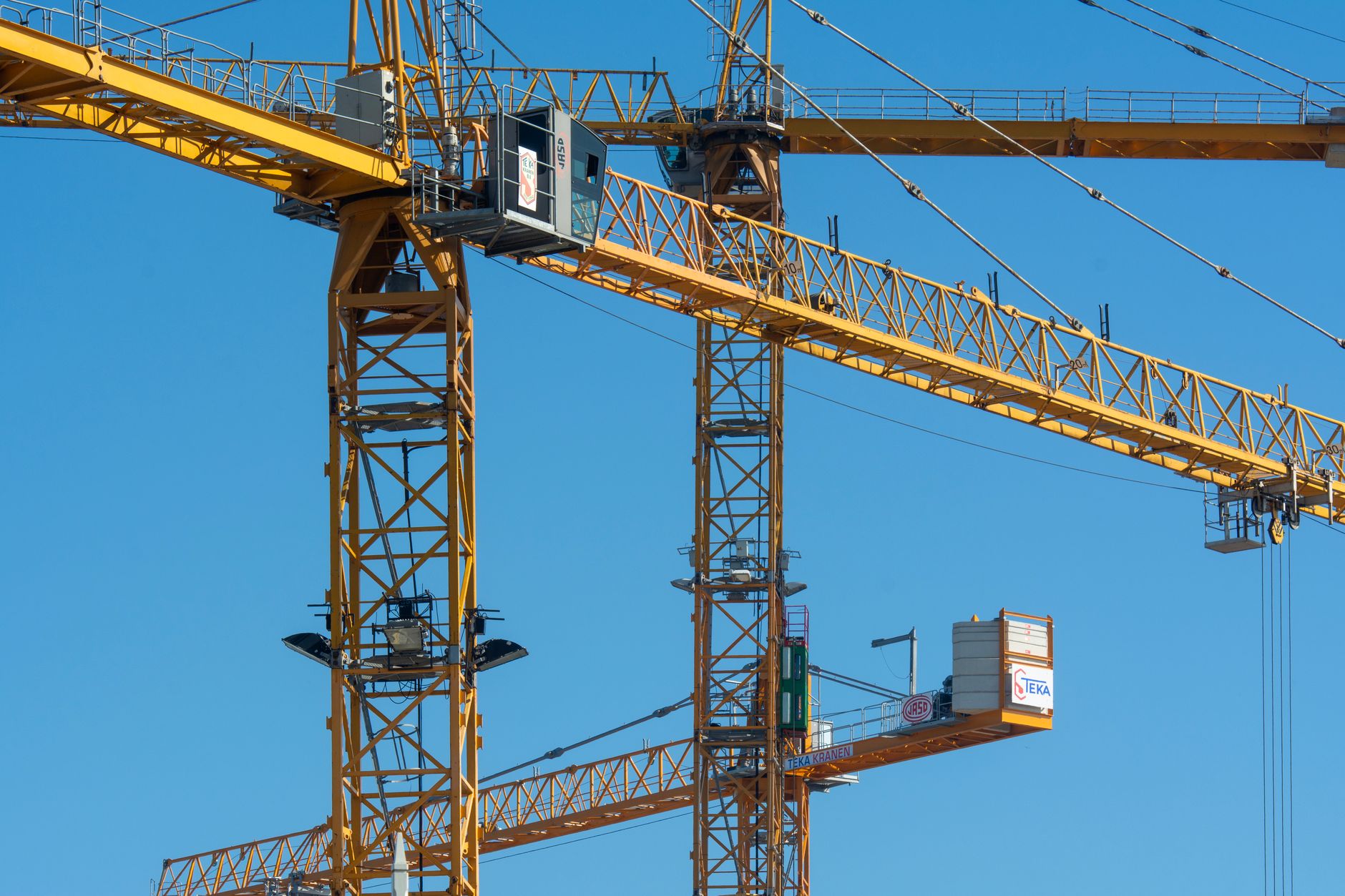

Kule Vinç Riskleri

• Rüzgâr sebebiyle devrilme
• Bom sapması
• Yük düşmesi
• Bom çarpışması (birden fazla vinç varsa)
• Yapım sonrası demontaj kazaları

Self-erecting Vinç Riskleri

• Kurulum hatası
• Yetersiz temel
• Yük kapasitesi aşımı

OSHA ve TS EN 13000 Standartları

Türkiye Standartları

• TS EN 13000 — Mobil vinçler
• TS EN 14439 — Kule vinçler
• TS EN 13414 — Yük halatları ve sapanlar
• TS EN 12077 — Vinç güvenliği

Periyodik Test ve Kontroller

Kontrol	Sıklık
Operatör günlük kontrol	Her vardiya başı
Detaylı haftalık kontrol	Haftada 1
Halat muayenesi	3 ayda 1
Periyodik yıllık muayene	12 ayda 1
Yük testi (sertifika)	5 yılda 1
NDT (tahribatsız muayene)	10 yılda 1

Yük Diyagramı Okuma — Detaylı

Diyagram Elemanları

• Bom uzunluğu (m)
• Bom açısı (derece)
• Yük yarıçapı (m)
• Karşı ağırlık konfigürasyonu
• Outrigger çıkma mesafesi
• Sapan / askı tipi

Pratik Okuma Örneği (50 Ton Mobil Vinç)

Yarıçap (m)	Bom 18m	Bom 24m	Bom 30m	Bom 36m
3	50 ton	45 ton	38 ton	30 ton
6	32 ton	28 ton	22 ton	16 ton
9	21 ton	18 ton	14 ton	10 ton
12	15 ton	14 ton	11 ton	7 ton
15	—	10 ton	8.5 ton	5 ton
18	—	7.5 ton	6 ton	3.5 ton

Yük yarıçapı arttıkça kaldırma kapasitesi üstel olarak düşer. Her kaldırma öncesi diyagram kontrol şarttır.

Lift Plan Şablonu

Kritik kaldırmalarda yazılı plan zorunludur:

1. Yük Bilgileri

• Ağırlık (kataloglu)
• Boyutlar (uzunluk x genişlik x yükseklik)
• Ağırlık merkezi konumu
• Bağlama noktaları
• Yük tipi (hassas, kırılgan, sıvı dolu)

2. Vinç Bilgileri

• Vinç modeli ve kapasitesi
• Bom uzunluğu seçimi
• Karşı ağırlık konfigürasyonu
• Outrigger pozisyonu

3. Operasyon Detayları

• Yük yarıçapı (başlangıç ve bitiş)
• Yükseklik (kaldırma ve yerleştirme)
• Rota planı
• Personel pozisyonları
• Sinyalci konumu

4. Çevre Faktörleri

• Rüzgâr hızı (anlık)
• Görüş şartları
• Zemin tipi ve sertliği
• Üst yapı engelleri (elektrik hatları, binalar)

5. Acil Durum Prosedürleri

• Vinç arızası senaryosu
• Halat kopması senaryosu
• Rüzgâr artışı senaryosu
• Yangın senaryosu
• İletişim arızası senaryosu

Sinyalci ve Halatçı Görevleri

Sinyalci (Signaller)

• Operatörün göremediği alanı kontrol eder
• El işaretleri ile yönlendirir (TS EN 13586 standart)
• Yüksek görünürlüklü yelek giyer
• Telsiz veya el işareti ile iletişim
• Yanlış sinyal verirse sorumlu

Halatçı (Rigger)

• Yükü uygun şekilde halatlar
• Halat seçimi ve kapasitesi
• Yük dengesi sağlar
• Kanca dönüşünü engeller
• Yanlış bağlama varsa sorumlu

Rüzgâr Yönetimi

Vinç operasyonunda rüzgâr en yüksek risk faktörlerinden biridir.

Rüzgâr Hızı Limitleri (Detaylı)

Vinç Türü	Çalışma Limiti	Hassas Yük	Acil Durdurma
Mobil vinç (küçük yük)	12 m/s	9 m/s	15 m/s
Mobil vinç (büyük yük)	10 m/s	7 m/s	14 m/s
Kule vinç	12 m/s	8 m/s	20 m/s
Self-erecting	9 m/s	6 m/s	12 m/s
Crawler crane	10 m/s	7 m/s	14 m/s

Rüzgâr Etkisi Hesabı

Yük üzerine etki eden rüzgâr kuvveti:

F = 0.613 × V² × A × Cd

V = Rüzgâr hızı (m/s)
A = Yükün rüzgâra yatkın yüzey alanı (m²)
Cd = Aerodinamik direnç katsayısı

Örnek: 50 m² yüzeyli yük, 10 m/s rüzgâr → 3.065 N yan kuvvet

Periyodik Kontrol Detayları

Aylık Kontroller

• Tüm hidrolik sistem bağlantıları
• Halat aşınma ve hasar
• Frene basınç testi
• Sınır anahtarları (limit switch)
• Yük göstergesi kalibrasyon
• Yapısal kaynak kontrolü (görsel)

Yıllık Komprehensif Test

• Tüm vinç bileşenlerinin detaylı muayenesi
• Yük testi (etiket değerinin %110'u)
• Hidrolik basınç testi
• Elektrik sistem izolasyon
• Halat NDT testi
• Yapısal NDT (her 5-10 yılda)
• Sertifika güncellemesi

6331 Sayılı İSG Kanunu Yükümlülükleri

İşveren Sorumlulukları

• Vinç türüne uygun risk analizi (her şantiyede)
• Operatör eğitimi sağlanması
• Periyodik kontrol yaptırılması
• Güvenlik ekipmanları temini
• İSG uzmanı atanması (50+ çalışan)
• Yıllık risk değerlendirme güncellemesi

Operatör Sorumlulukları

• Günlük kontrol formu doldurma
• Şüpheli durumu raporlama
• Eğitim almak
• Belge taşıma
• Kişisel güvenlik ekipmanı kullanma

Cezalar

• Periyodik kontrol yapmama: 65.000 TL
• İSG uzmanı atamama: 95.000 TL
• Risk analizi yapmama: 38.000 TL
• Eğitimsiz operatör: 47.000 TL

Vinç Operatör Eğitimi Detay

Gerekli Belgeler (Türkiye)

• G sınıfı sürücü ehliyeti (mobil için)
• MEB onaylı Mobil Vinç veya Kule Vinç Operatörlüğü
• TS EN 13000 operatör sertifikası
• İşveren onaylı görev belgesi
• Yıllık sağlık raporu

Eğitim Süresi

• Mobil vinç: 6 ay (teorik + uygulama)
• Kule vinç: 6 ay
• Hem mobil hem kule: 8 ay

Sınav

• Teorik (e-sınav): 60 soru, 90 dakika, geçme 75
• Uygulamalı: 4 beceri testi (yerleştirme, hassas konumlama, ağır yük, sinyalci ile koordinasyon)

Modern Güvenlik Teknolojileri

Anti-Collision Sistemler

Birden fazla vinç çalışan alanlarda bom çarpışması önler. Vinçler birbirini gerçek zamanlı izler.

Yük İzleme Sistemleri

Yük ağırlığı, yarıçapı ve momentum gerçek zamanlı hesaplanır. Limit aşımında otomatik durdurma.

Rüzgâr Sensörü + Otomatik Uyarı

Tepe noktaya yerleştirilen anemometre, rüzgâr hızı kritik seviyeye ulaşınca operatöre uyarı verir, otomatik durdurma yapabilir.

Operatör Yorgunluk Tespit

Kabin içi kamera ile operatörün uyanıklığını izler.

Sonuç

Vinç operasyonları, doğru planlama ve disiplinli uygulama ile son derece güvenli yapılabilen, aksi halde ölümcül sonuçlar doğurabilen operasyonlardır. Yük diyagramına uyum, periyodik kontroller, eğitimli operatör + sinyalci, rüzgâr limitleri ve yazılı lift plan — bu beş unsurun birlikteliği vinç güvenliğinin temelidir.
