Shrink Paketleme ve Tünel Makineleri Rehberi 2026: Manşonlu Kaplama

Ana rehber: Ambalaj ve Paketleme Makineleri Rehberi 2026.

Shrink Paketleme Nedir?

Shrink paketleme (manşonlu kaplama, ısı büzme paketleme), ürünleri ısıyla büzülen plastik film içinde gruplayıp ısı tüneli içinde geçirerek paketleme yöntemidir. Film, tünel içindeki sıcaklığa maruz kaldığında geri çekilir (shrink) ve ürünü sıkıca sarar. İçecek şişesi pakı, deterjan multipack, oyuncak kutusu, kuru gıda 4'lü grup, çikolata multipack gibi her türlü ürün grubu için yaygın kullanılır.

Shrink Film Türleri

• PE (Polietilen) shrink film: En yaygın. Düşük maliyet, kalınlık 30-100 micron. Su şişeleri, ev temizlik ürünleri, ekstrüze profiller.
• PVC (Polivinil Klorür): Şeffaflık yüksek, küçük tüketici ürünleri (DVD, kozmetik). Çevreci nedenlerle azalıyor.
• POF (Polyolefin): PVC'nin alternatifi. FDA onayı, gıdaya uygun. Şeffaflık ve mukavemet PVC'den iyi.
• PETG ve PLA: Geri dönüşümlü, sürdürülebilirlik odaklı.

Shrink Tünel Çeşitleri

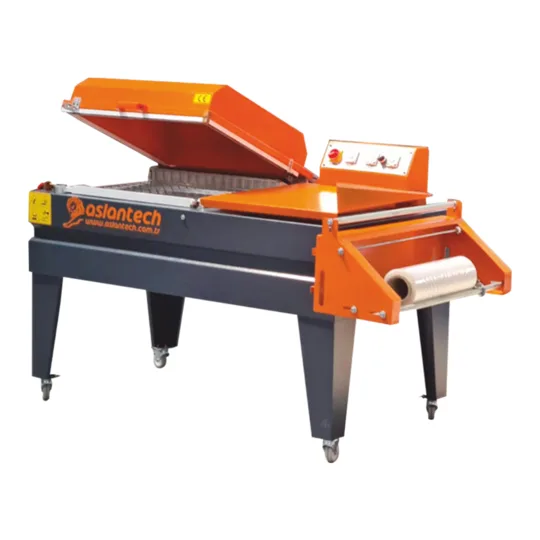

L-Sealer + Shrink Tünel Kombinasyonu

Manuel veya yarı-otomatik. Ürünün etrafına L şeklinde kesim yapılır, ısıyla mühürlenir, sonra tünel. Düşük hacim (50-200 paket/saat) için ekonomik.

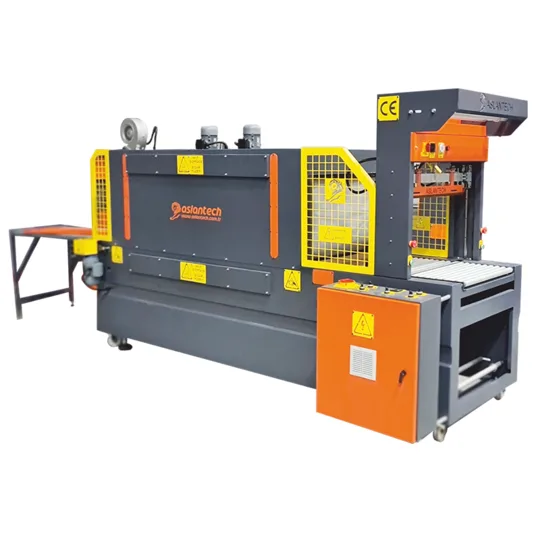

Side-Sealer + Tünel

Yan kaynaklı film. Ürün ortadan film üzerine konur, üst ve alt film hattaki kaynaklarla kapatılır. Orta hacim (200-800 paket/saat).

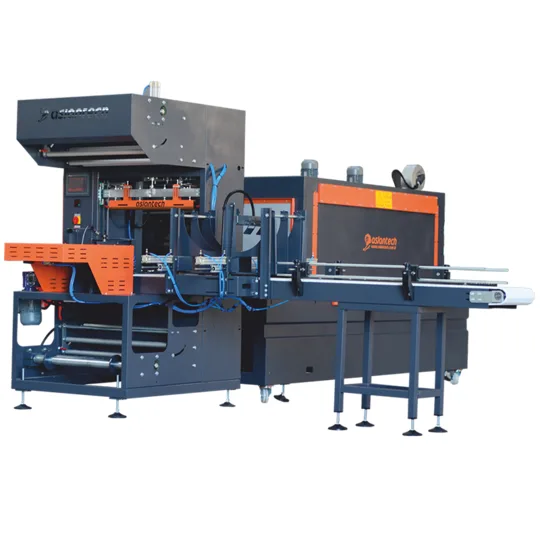

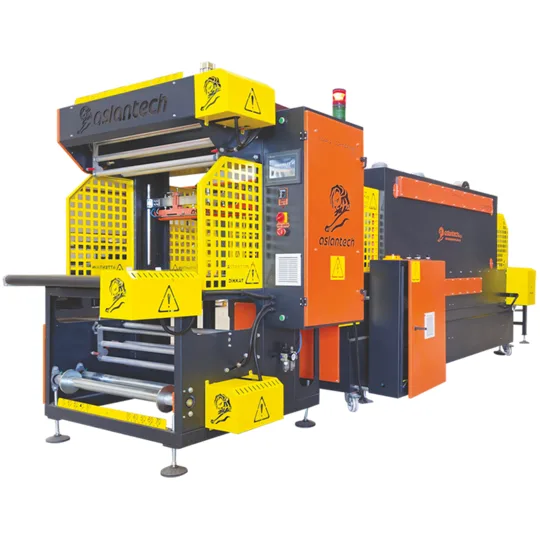

Sleeve Wrapping (Manşonlu) + Tünel

İçecek pakı için klasik yöntem. Şişe grubunu film silindiri çevreler, alt çene yan kaynak yapar. Daha sonra tüneldeki sıcaklık ile büzülür. Hız 800-3.000 paket/saat.

Full-Body Sleeve Etiket

Tek şişeye tam-gövde shrink etiket. Şişe gövdesinin tamamını saran dekoratif film. PET içecek, deterjan, kozmetik. Yüksek hızlı sleeve labeler makinaları kullanılır.

Isı Tüneli Tasarım Parametreleri

Tünel performansı şu parametrelerle belirlenir:

• Tünel uzunluğu: 1.8-3.5 m. Hızlı hat → daha uzun tünel.
• Sıcaklık aralığı: PE için 160-200°C, PVC 140-170°C, POF 140-180°C.
• Hava akışı: Üst-yan-alt dengeli, fanlar ayrı kontrol.
• Konveyör hızı: 4-25 m/dakika ayarlanabilir.
• Konveyör tipi: Tel örgü (metal mesh, ısı dirençli) veya teflon kayış.
• Geri dönüş işlevi: Hızlı soğutma fanı tünel çıkışında (kalıp tutma için).
• Enerji verimi: İzolasyon kalınlığı, ön-soğuk geçit, ısı geri kazanım.

Yatırım Maliyetleri (2026)

Sistem	Kapasite	Yatırım
L-sealer + manuel tünel	100-200 paket/saat	₺85K-180K
Side-sealer + otomatik tünel	400-800 paket/saat	₺350K-720K
Sleeve wrapper + büyük tünel	1.000-3.000 paket/saat	₺850K-2.4M
Tam otomatik içecek hattı	15.000+ şişe/saat	₺3.5M-9M

İçecek Endüstrisinde Shrink — Detay Hat Yapısı

Su, gazoz, meyve suyu fabrikalarında tipik shrink hat:

1. Çıkış konveyör (dolum-kapaklama-etiketleme sonrası)
2. Şişe gruplama istasyonu (4×6, 3×4 vs.)
3. Karton tabaka besleme (alt tabaka)
4. Sleeve wrapper — film silindiri çevreleme + yan kaynak
5. Isı tüneli (3 m, 200°C, PE film)
6. Soğutma fanı
7. Palet konveyör (palet streç sarma istasyonuna)

Otomasyon ve Kontrol

Modern shrink hatlarında PLC tabanlı kontrol; HMI'de film tipi seçimi, sıcaklık-süre ön-ayarları, format değişikliği wizard'ı. İnverter sürücülü konveyör motorları hız ayarı için. PT100 sıcaklık sensörleri tünel içinde 3-5 noktada. CCD görüntü işleme film kapanışını doğrular.

Energy Saving İpuçları

• Boşta çalışmada tüneli stand-by moduna geç (sıcaklık -40°C)
• Tünel girişinde ısı perdesi (hot-air curtain) ekleyip dışarı sıcaklık kaybını azalt
• POF veya geri dönüştürülmüş PE filme geç — daha düşük büzme sıcaklığı
• İzolasyon paneli kalitesi (taş yünü 100-150 mm)
• Tünel egzostundan ısı geri kazanım (preheat besleme havası)

Markalar

Global premium: SMI Group, Krones, Cermex (Sidel grubu), Eastey, Texwrap, Conflex, ARPAC, Kallfass. Türkiye yerli: Aksan, Atese, Hak-Pak. Distribütörler için Pakmak Ambalaj profilinden Reisopack ve Mosca aksesuarlarına erişebilirsiniz.

Shrink Tünel Detaylı Tasarım Parametreleri

Bir shrink tünelinin performansı, geometrik tasarım ve termal kontrol seçeneklerine bağlıdır. Bunlar arasında en kritik üç faktör: ısı dağılım üniformitesi, hava akış paterni, konveyör hızı kontrolü. Modern tünellerin tipik özellikleri şunlardır:

• Çift kademeli ısı yönetimi: Giriş bölgesi (50°C alt set sıcaklığı) + ana ısı bölgesi (PE için 180-200°C) + çıkış bölgesi (soğutma 80-100°C)
• Üst-yan-alt fan sistemi: Bağımsız frekans kontrol, palet/paket alt+yan+üst optimum 360° hava akışı
• Konveyör tipi: Tel örgü (Inconel 600 paslanmaz) — yüksek ısı dirençli; teflon kayış — pürüzsüz ürünler için (cam şişe pakı)
• İzolasyon: 80-120 mm kalınlıkta taş yünü + paslanmaz dış kabuk. Tünel dışı yüzey sıcaklığı 35-45°C ile sınırlı.
• Otomatik kapatma: Boşta 15 dakika sonra sıcaklık -50°C düşürme, 5 dakika sonra fan kapatma
• Ön-soğuk geçiş tüneli: Ana tünelin önünde 30-50°C "ısınma" bölgesi — termal şok azaltır

Sleeve Etiket Uygulamaları

Shrink teknolojisinin tek-şişe etiket alanındaki uygulaması son 10 yılda patlama yaşadı. Klasik kağıt etiketi (paper label) yerine, şişe gövdesinin tamamını saran PE/POF/PVC sleeve etiket; daha estetik, 360° baskı imkanı, su geçirmez, raf ömrü boyunca aşınmaz. Sleeve labeler makinaları:

• Hız: Premium sistemler 60.000+ şişe/saat (Sidel SleeveBox, Krones VarioFilm)
• Film: 40-60 μm PET-G veya PLA (geri dönüştürülebilir)
• Maliyet: Etiket başına ₺0.18-0.45 (boyut-baskı çeşitliliğine göre)
• Avantaj: Marka algısı +%18-30 (tüketici araştırmaları), tüketici raf etkisi yüksek
• Dezavantaj: Geri dönüşümde PET şişe + PET-G etiket karışım — DRS sistemlerinde sorun yaratabilir

İçecek Multipack — Detay Hat Yapısı

1.5 litre 6'lı su pakı üretim hattı tipik akışı (24.000 BPH şişe çıkışı için):

1. Şişe konveyör birleşim noktası (dolum + kapaklama + etiketleme sonrası)
2. Pre-grouping istasyonu — 6'lı/8'li/12'li gruplandırma için aralayıcı zincir
3. Pad insertion — alt kraft tabaka otomatik yerleştirme (opsiyonel)
4. Sleeve wrapper — film silindiri çevresel sarımı, yan kaynak (alttan ısı kaynak çene)
5. Isı tüneli — 2.8m uzunluk, 195°C üst-yan ısıtma, 25 m/dk konveyör hızı
6. Çıkış soğutma fanı — paketin şeklini sabitler
7. Çift-yan jib krane veya paletizör konveyör — palet istasyonuna
8. Otomatik paletizör — 9-10 paket/palet sıra, 5-7 sıra/palet (toplam 45-70 paket)
9. Palet streç sarma — son sevkiyat hazırlığı

Energy Saving — Detay Önlemler

Shrink tünelleri en yüksek enerji tüketen ambalaj ekipmanlarından biri. Tipik bir hat tüneli 35-55 kW elektrik çeker. Tasarruf önlemleri:

• Frekans kontrol fanlar: Üretim hızına göre fan hızı orantılı düşürme (%30-50 tasarruf)
• Servo motor konveyör: Anlık duruşlarda enerji geri kazanımı
• Çift duvarlı izolasyon: 120 mm taş yünü + paslanmaz dış kabuk, ısı kaybı -%60
• Egzost ısı geri kazanım: Tünel çıkışındaki sıcak havayı, taze hava beslemesi ön-ısıtma için kullan (-%15-25 enerji)
• Stand-by mode automatic: Üretim duruşlarında otomatik düşük güç modu
• LED aydınlatma: Tünel iç görüş için LED + servis ışıkları
• POF film geçişi: PE'ye göre 20-30°C daha düşük büzme sıcaklığı, enerji -%18

SSS Genişletme

S: Tünel sıcaklığını çok yüksek tutarsam ne olur?

Film aşırı büzülür, ürün etrafında çatlama (split) oluşur, üst kısımda kabarcıklar (bubbling). Kalıcı zarar — paket reject edilmeli.

S: Karbonlu çelik konveyör neden tercih edilmez?

Sıcakta paslanır + film yapışabilir. Tel örgü Inconel 600 veya AISI 314 paslanmaz standart. Yapışma için silikon yağ pülverize bazı modellerde.

S: Tünel çıkışındaki soğutma fanı zorunlu mu?

PE filmleri için zorunlu. POF/PVC'de opsiyonel. Soğutma fanı paketin şeklini sabitler, hat sonu yığma sırasında deformasyon önler.

Sıkça Sorulan Sorular

S: PE film mi POF film mi?

İçecek-su-deterjan multipack → PE (ucuz, dayanıklı). Gıdaya temas, kozmetik → POF (gıda onaylı, daha estetik).

S: Tünel sıcaklığını ne kadar yükseğe çıkarmalıyım?

Film üreticisinin önerisinin %5-10 üstünde başla; pakette buruşma/yan-kuşak olmayana kadar düşür. Çok yüksek sıcaklık → film delinmesi.

S: Shrink ile streç sarma aynı şey mi?

Hayır. Shrink → ısı büzme (PE/POF/PVC film + tünel). Streç → soğukta uzayan/sıkışan LLDPE filmle palet sarma. Farklı amaç, farklı film.

İçecek Pazarında Multipack Hatları

Türkiye'de yıllık 9.2 milyar litre içecek (su + gazlı içecek + meyve suyu) tüketiliyor. Çoğunluğu PET şişe; bunların %75'i shrink multipack olarak satılır. 1.5L su şişesinde tipik multipack konfigürasyonu: 6'lı pakı (3×2 dizilim) veya 12'li (3×4) veya 24'lü (4×6) — taşıyıcı tutamak (handle) entegre. Multipack hattı tipik ekipmanları: distribütör konveyör, pre-grouping, kraft tabaka besleme (opsiyonel), sleeve wrapper, ısı tüneli, palet konveyör, paletizör, streç sarma.

Premium içecek markaları (Coca-Cola, Pepsi, Erikli, Saka, Damla) için kapasiteler 24.000-72.000 BPH (Bottles Per Hour); bu seviyede tek-tünel yetmez, paralel iki tünel kullanılır. Üst düzey hatların yatırımı ₺18-55M.

Sürdürülebilir Shrink — Ambalaj Azaltma Trendleri

2023-2026 döneminde uluslararası içecek markaları "package light-weighting" stratejisine geçti. Hedef: birim paket başına plastik tüketimini %25-40 azaltmak. Yöntemler:

• Film kalınlığını 60 μm'den 40 μm'ye düşürme (mevcut tüneller için sıcaklık ayarı yeniden kalibre)
• Karton tabaka kalınlığını 200 g/m²'den 150 g/m²'ye indirme
• Multipack içeriğini gözden geçirme (24'lü yerine 12'li — daha düşük film/pak)
• r-PE (geri dönüştürülmüş polietilen) %25-50 içerikli filmler
• Düşük sıcaklıklı POF filmler — %15-20 enerji tasarrufu
• Mono-malzeme PE — geri dönüşüme tam uygun, AB PPWR uyumlu

Sonuç

Shrink paketleme, içecek-tüketici malları-multipack için en ekonomik gruplandırma yöntemidir. Yatırım maliyeti, palet streç'ten yüksek ama görsellik ve marka algısı açısından üstün. ROI 14-22 ay. Ana Ambalaj Paketleme Rehberine geri dön.

İçecek Multipack — Bölgesel Üreticiler ve Pazar Payı

Türkiye su pazarı 9.2 milyar litre/yıl, %85'i PET şişe + shrink multipack. Bölgesel üreticiler:

• Erikli (Trabzon, Bursa): Yıllık 1.8 milyar litre, ulusal lider. Multipack hattı 36.000 BPH × 3 paralel.
• Saka (Sapanca, İstanbul): 1.2 milyar litre. Premium segment.
• Hayat (Yalova): 850 milyon litre. Doğal kaynak suyu.
• Sırma (Bursa): 720 milyon litre.
• Damla (Sapanca, İzmir): 680 milyon litre.
• Beypazarı (Ankara): 580 milyon litre. Mineralli su pazarı lideri.
• Kınık (Bursa): 480 milyon litre.
• Pınar Su (İzmir): 450 milyon litre.
• 15+ regional marka (Aytuğra, Erzincan, Lokum, Uludağ, Niksar...)

Shrink Tünel Bakım Maliyet Analizi

Yıllık ortalama bakım maliyetleri (2026 fiyatları):

• Konveyör örgü değişimi (her 18-24 ay): ₺15-35K
• Isıtma rezistansı set (5-8 yılda 1): ₺25-55K
• Fan motoru (10 yılda 1): ₺18-35K
• İzolasyon paneli (15 yılda 1): ₺45-95K
• Sıcaklık sensörleri kalibrasyon (yıllık): ₺3-6K
• PLC firmware update + HMI yenileme (5 yılda 1): ₺25-65K
• Yıllık genel bakım sözleşmesi: ₺18-42K

Operatör Eğitim Programı — Shrink Tünel

Yeni operatör yetiştirme programı 24 saat (3 gün):

1. Gün 1: Sistem tanıtım, güvenlik (ısı, basınçlı hava, elektrik), HMI temel ekranlar, film tanıma
2. Gün 2: Format değişikliği uygulamalı, sıcaklık-hız parametreleri optimum bulma, yaygın arıza tespiti
3. Gün 3: Bakım rutinleri (vardiya başı/sonu), fire toplama analizi, üretim raporlama, KPI metrikleri

Sertifika sonrası 3 aylık coaching dönemi; deneyimli operatör eşliğinde gerçek üretim ortamı. Uzman operatör seviyesi 6-12 ay sürer.

Shrink Film Bobin ve Hammadde Kalitesi

Shrink filmde kalite kontrol parametreleri:

• Büzme oranı (shrinkage ratio): Genelde %50-75 (TD/MD yönlerde). Çift-yönlü büzülen filmler en yaygın.
• Büzme sıcaklığı (shrink temperature): Üretici tarafından belirlenmiş optimum + tolerans aralığı.
• Kalınlık toleransı: ±5 μm — uniform sıkışma için.
• Şeffaflık (haze değeri): Premium = <%2 haze; ekonomik = %5-8 haze.
• Yapışkanlık (cling): İç-dış yüzeylerde tutmak, sleeve uygulaması için kritik.
• Yırtılma direnci (tear resistance): g/cm² — 18-35 aralığı.
• Anti-fog katmanı: Vitrin görüntü için buğu önler.

Türkiye Shrink Film Üretimi

Polibak, Süperfilm, Polipa, Polinas, Korozo başlıca üreticiler. Yıllık 320.000 ton üretim. İhracat pazarı 145.000 ton (%45). Yurt içi tüketim yıllık 175.000 ton. Ortalama film fiyatı ₺38-65/kg (2026). Premium POF filmler ₺75-120/kg.

İçecek Multipack Vaka Çalışması

Erikli'nin Bursa fabrikasında 2023 yılında devreye alınan yeni shrink hattı verileri:

• Hat hızı: 36.000 BPH (önce 22.000)
• Film tüketimi: -%18 (yeni jenerasyon ince film)
• Enerji birim başına: -%24 (frekans kontrollü fanlar + ısı geri kazanım)
• Fire oranı: %2.1 → %0.8
• Yatırım: ₺14.5M; ROI 17 ay

Shrink Etiket vs. Streç Kombinasyonu

İçecek üreticileri bazı durumlarda hem shrink hem streç teknolojilerini ardışık kullanır. Tipik akış: PET şişe dolum → kapaklama → sleeve etiket (shrink) → multipack shrink (paketleme) → palet streç (sevkiyat). Üç ayrı film kullanımı maliyetli görünse de markaya estetik + tüketici çekiciliği avantajı sağlar. Su pazarında premium markalar (Beypazarı, Pınar, Saka Pure) bu kombinasyonu kullanır; ekonomik segmentte sadece multipack shrink + palet streç yeterli.

Avrupa PPWR Etkileri — Shrink Multipack

2025/40 AB ambalaj atık yönetmeliği shrink multipack alanında ciddi değişiklik gerektiriyor. 2026'dan itibaren:

• Mono-malzeme PE shrink film zorunlu (multilayer laminat yasaklanıyor)
• Etiket geri dönüşüm uyumlu (PVC sleeve aşamalı yasak)
• Maksimum film kalınlığı standardizasyonu (35 μm tavan önerisi)
• r-PE içerikli film %25 minimum (2030'a kadar %50)
• Multipack yasağı belirli paket boyutlarında (4'lü/6'lı altı multipack tartışmalı)

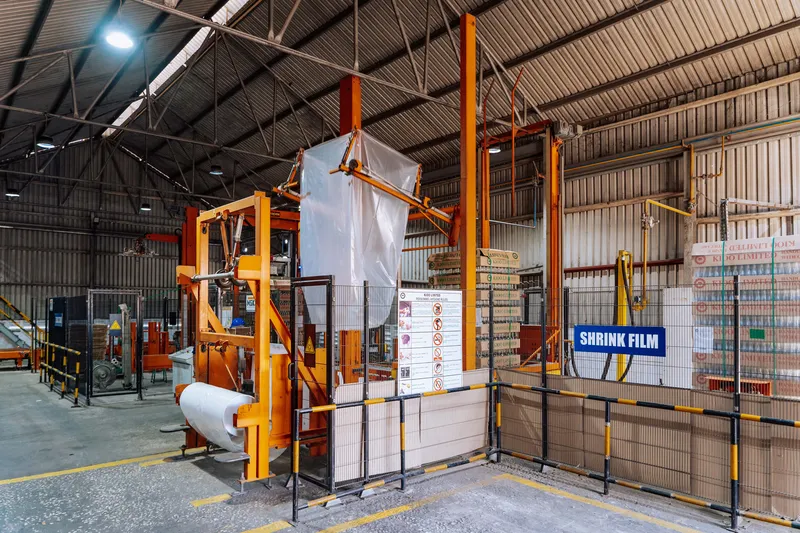

İnşaat Malzemesi Shrink — Boru ve Profil

İnşaat malzemeleri sektöründe shrink kullanımı:

• PVC/PE boru shrink kaplama: 3-6 m uzunluk profil paketleme, ısı tüneli yataylı
• Tuğla/blok shrink palet sarma: Açık alan depolama için su geçirmez koruma
• Alüminyum profil: Çizilmeye karşı POF film
• Çatı kiremiti: Yatay paletizör + üst hood shrink

Shrink Tüneli Enerji Tüketimi ve Verimlilik

Şirink tüneli paketleme hatlarının en yüksek enerji tüketen birimidir. Standart bir L-bar sealer + shrink tunnel kombinasyonu 18-35 kW kurulu güç gerektirir; tünel ısıtıcı rezistansları toplam tüketimin %85'ini oluşturur. Sıcak hava sirkülasyon fanları %10, taşıma motoru ve diğer kontrol birimleri %5 enerjiyi tüketir. Bir saatlik çalışmada ortalama 12-24 kWh elektrik harcanır. Yıllık 6.000 saat çalışan bir hat 72.000-144.000 kWh tüketim yapar; bu da ₺250K-500K elektrik faturası demek.

Modern verimli tünellerde enerji geri kazanım sistemleri (heat recovery), yüksek izolasyonlu tünel duvarları (60-80 mm seramik fiber), inverter kontrolllü fanlar ve adaptif sıcaklık kontrolü ile tüketim %25-40 azaltılabilir. Yatırım farkı ₺120K-280K, ROI 18-30 ay arasında geri döner. Sıkça gözden kaçan optimizasyon noktası: hat duruşlarında tünel sıcaklığını "stand-by" moduna düşürme (örneğin 140°C → 90°C); öğle arası 30 dakikada bile %18 enerji tasarrufu sağlanır.

POF Film Kalite Standartları

POF (Polyolefin) shrink film satın alırken bakılması gereken teknik parametreler: kalınlık (12-19 μm tipik gıda, 19-25 μm endüstri), çekme yüzdesi (yön bazında %50-80), kopma mukavemeti (MD/TD), şeffaflık (haze değeri %3'ün altında olmalı), parlaklık (gloss 70+ tercih edilir), yüzey kayganlık katsayısı (COF 0.20-0.40). Gıda temasında kullanılacaksa FDA, EU 10/2011, Türkiye Gıda Kodeksi uygunluğu sertifikalı olmalı. POF rulo standart genişlikleri 250, 300, 350, 400, 450, 500, 600 mm; özel kesim ücreti ortalama %12-18 ek bedel.

Shrink Paketleme Sektör Görünümü ve Türkiye Pazarı

Türkiye shrink paketleme makinesi pazarı yıllık iki buçuk milyar TL civarında bir büyüklüğe sahip ve son beş yılda ortalama yıllık yüzde on iki büyüme gösterdi. Pazarın yaklaşık yüzde altmışı yerli üreticilerden karşılanırken yüzde kırkı ithal premium makinelerden oluşur. Yerli üreticiler arasında Polimak, Atese, Mosca Türkiye, Erko Pakmak, İdeal Makina, Tekas Makina, Akeleksan, Akkar, Tetra Pak Türkiye (yerel üretim parçası) bulunur. İthal premium markalar arasında ise Smipack, Minipack-Torre, Italdibipack, Audion, Kallfass, Sealed Air, Comark öne çıkar.

Sektörel kullanım dağılımında gıda işleme yüzde otuz beş, içecek paketleme yüzde yirmi iki, kimyasal ve temizlik yüzde on iki, baskı ve dergi paketleme yüzde dokuz, ev gereçleri yüzde sekiz, oyuncak ve hobi yüzde altı, diğer yüzde sekiz pay alır. Shrink paketleme makinesi yatırımı genelde küçük ve orta ölçekli işletmeler için cazip çünkü başlangıç maliyeti diğer paketleme teknolojilerine göre düşük; tek bir L-bar sealer ve shrink tunnel ile saatte üç bin ürün paketlenebilir.

Çevreci Shrink Film Eğilimleri

Shrink film sektörü çevre kaygıları nedeniyle değişim sürecinde. Geleneksel PVC shrink film yerine PE, POF ve biyo-bazlı filmler yayılıyor. Şu an Türkiye'de tüketilen shrink filmlerin yüzde altmışı POF, yüzde yirmi PVC, yüzde on beşi PE, yüzde beşi biyo-bazlı film. Avrupa Yeşil Mutabakat sonrası 2030 hedefleri çerçevesinde PVC kullanımı yüzde elli azalacak ve biyo-bazlı film payı yüzde yirmiye çıkacak.
