Motor Bakımı ve Termal Görüntüleme Rehberi 2026: Kestirimci Bakım

Elektrik motorlarının ortalama hizmet ömrü 15-25 yıldır; ancak bu süre büyük ölçüde bakım kalitesine bağlıdır. Bakımsız bir motor 5-7 yıl içinde ciddi arıza yaşar; sistematik bakım programıyla ise 30 yılı aşan operasyon hayatı mümkündür. Modern endüstri, klasik takvime dayalı bakımdan kestirimci bakıma (predictive maintenance) geçiş yapmaktadır — termal kamera, titreşim analizi ve sürekli izleme sistemleriyle motor sağlığı sürekli takip edilir. Bu yazıda motor bakım türleri, yaygın arızalar, termal görüntüleme tabanlı tespit ve titreşim analizi detaylı şekilde ele alınmaktadır.

Genel rehber için Elektrik Motorları Rehberi 2026 sayfasına göz atabilirsiniz.

Bakım Türleri — Üç Yaklaşım

Reaktif Bakım (Run-to-Fail)

Motor arızalanana kadar bakım yapılmaz, arıza sonrası tamir veya değiştirme yapılır. En basit yaklaşım ancak en pahalısıdır:

• Plansız üretim duruşu (üretim kaybı maliyeti yüksek)
• Acil yedek motor satın alma (genelde premium fiyat)
• Yan ekipman hasarı (motor patlaması sürücüyü, kuplajı, kasnağı bozar)
• Operasyonel risk (yangın, personel yaralanması)

Sadece kritik olmayan, kolayca yedeklenebilen küçük motorlar için kabul edilebilir.

Önleyici (Preventive) Bakım

Üretici önerisi veya geçmiş veri bazlı sabit takvime göre bakım yapılır: belirli aylarda yatak yağlanır, sargı izolasyon ölçülür, fan temizlenir. Bu, sanayinin klasik yaklaşımıdır. Avantajı: planlı duruşlar, öngörülebilir maliyet. Dezavantajı: bakım gereksiz erken yapılabilir (yatak hala iyi durumda) veya geç yapılabilir (arıza önce gelir).

Kestirimci (Predictive) Bakım

Motorun gerçek durumu sürekli izlenir; bakım sadece anomali tespit edildiğinde yapılır. Termal kamera, titreşim sensörü, akım analizi (MCSA), yağ analizi gibi yöntemler kullanılır. Yatırım maliyeti yüksek ancak ROI:

• %30-50 bakım maliyeti azalması (gereksiz parça değişimi yok)
• %70-90 plansız duruş azalması
• %20-30 motor ömrü uzaması
• Enerji tüketimi izleme bonus

Yaygın Motor Arızaları ve Nedenleri

EPRI (Electric Power Research Institute) araştırmasına göre asenkron motor arıza dağılımı:

Arıza Türü	Pay	Tipik Neden
Yatak (Rulman) hasarı	%51	Yetersiz gres, aşırı yük, yanlış hizalama
Stator sargı arızası	%16	Aşırı sıcaklık, voltaj dalgalanması, nem
Mil ve kuplaj	%10	Yanlış hizalama, aşırı dış kuvvet
Rotor (kafes) arızası	%5	Sık DOL başlatma, kafes çubuğu çatlağı
Dış sebepler	%18	Soğutma yetersizliği, çevresel

Yatak hasarının %50+'lık payı, periyodik yağlama ve titreşim izlemenin neden bu kadar kritik olduğunu açıklar. Sargı arızası ise genelde aşırı sıcaklığa bağlıdır — verilim sınıfının yüksek (IE4-IE5) seçilmesi sargı sıcaklığını düşürerek bu riski azaltır.

Periyodik Bakım Programı

Periyot	Eylem	Süre
Haftalık	Görsel: yatak ısısı, gürültü, titreşim, kabuk temizliği	5 dk
Aylık	3 faz akım dengesi ölçümü (pens ampermetre)	10 dk
3 ayda bir	Yatak yeniden greslenmesi	15 dk + soğutma
6 ayda bir	Megger izolasyon testi (500V veya 1000V)	20 dk
Yıllık	Termografi taraması, titreşim spektrum analizi	30 dk
Yıllık	Klemens vidalarının sıkma kontrolü	15 dk
3-5 yıl	Komple bakım: yatak değişimi, sargı kontrolü, balans	1-2 gün

Bakım programı kritik üretim hattı motorları için sıkı uygulanmalı; yedek motoru olan veya kolay değiştirilebilen motorlar için daha esnek olabilir.

Termal Görüntüleme (IR Thermography)

Termal kamera, motorun yüzey sıcaklığını uzaktan ve temassız olarak ölçer. Anormal sıcaklık dağılımı bir veya birkaç problemin işareti olabilir:

• Yatak ısınması: Motor yataklarında 70°C+ sıcaklık (gövde ortalama sıcaklığının 15-20°C üstü) — yatak hasarı işareti.
• Sargı asimetrisi: 3 faz arasında 5°C+ sıcaklık farkı — sargı arızası veya bağlantı problemi.
• Klemens bağlantısı: Klemens vidaları kızarmış — gevşek bağlantı, ark, yangın riski.
• Genel motor sıcaklığı: İzolasyon sınıfı (Class F = 155°C üst sınır) altında olmalı; tipik tam yükte gövde 60-80°C.

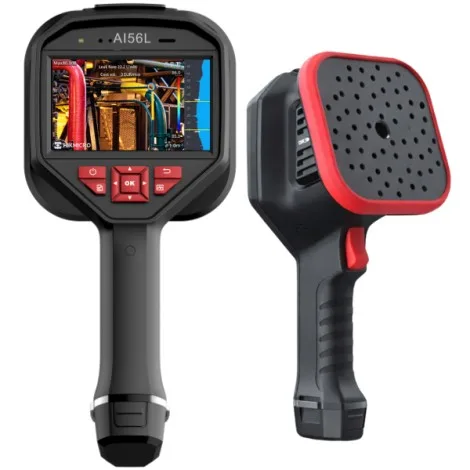

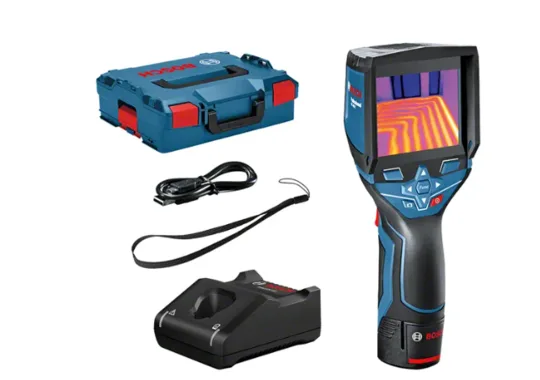

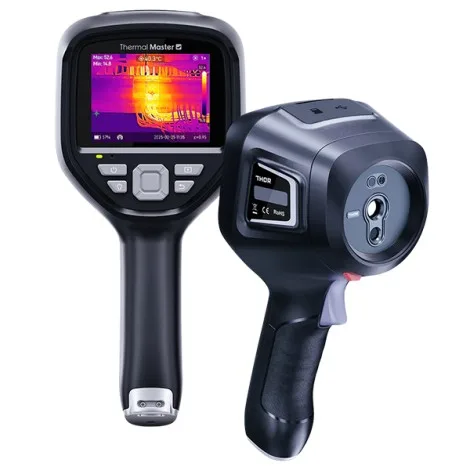

Termal kameralar (FLIR, Fluke, Testo, Hikvision) tipik 320×240 piksel çözünürlük, ±2°C hassasiyet, 9-19 mm objektif yapısında olur. Endüstriyel modeller 50.000-300.000 TL fiyat aralığındadır. Profesyonel termografi denetimi yıllık 1-2 kez yetkili firmalar tarafından da yapılabilir (paket fiyat ~5.000-15.000 TL).

Titreşim Analizi

Titreşim, motor sağlığının en güçlü göstergesidir. ISO 10816-3 standardı motor titreşim limitlerini belirler. Tipik bir 11 kW motor için "İyi" kabul edilen titreşim seviyesi 1,8 mm/s RMS altıdır; 7,1 mm/s üstü "tehlikeli" sınırdır.

Titreşim analizi için kullanılan ekipmanlar:

• Portatif titreşim ölçer: Tek noktada hızlı ölçüm. SKF Microvibe P, Fluke 805 yaygın.
• FFT (Fast Fourier Transform) analiz cihazı: Frekans spektrumu çıkarır. Belirli frekansta tepe değer, belirli bir arızayı işaret eder.
• Online titreşim sensörü: 24/7 izleme. Bently Nevada, SKF Multilog, ABB Smart Sensor.

FFT analizinin gücü, arızayı türünü tespit edebilmesidir:

• 1×RPM tepe: Balans sorunu
• 2×RPM tepe: Yanlış hizalama (misalignment)
• 0,4-0,5×RPM: Yağ filmi sorunu (whirl)
• Yüksek frekans (>1 kHz): Rulman kafes hasarı
• Yatak iç-dış bilezik frekansı: Yatak pist hasarı

Akım İmza Analizi (MCSA)

Motor Current Signature Analysis (MCSA), motorun akım dalgaformundaki harmonikleri analiz ederek rotor arızalarını, hava aralığı asimetrisini ve yük dalgalanmalarını tespit eder. Yatak hasarı yerine özellikle rotor kafes çubuğu çatlakları için en hassas yöntemdir.

MCSA için 1 dakikalık akım veri yeterli; FFT analizi yapılır. Şebeke frekansı çevresindeki sideband bileşenleri (örn. 50 ± 2 Hz) rotor problemine işaret eder.

Yağ Analizi — Redüktör ve Yatak Yağlama

Yağlı motorlarda (yağ haznesi olan redüktör motorlar veya yatak yağlama sistemli büyük motorlar) periyodik yağ analizi kritik bir kestirimci bakım yöntemidir. Yağ analiz ettiren parametreler:

• Viskozite (yağ kalitesinin korunması)
• Su içeriği (kondansasyon, soğutma sıvısı kaçağı)
• Partikül analizi (yatak aşınma metalleri — Fe, Cu, Al)
• Yanma ürünleri (genelde elektrik arkı kanıtı)

SGS, Bureau Veritas, ALS Türkiye gibi laboratuvarlar yağ analiz hizmeti sunar; numune başına 250-500 TL fiyat aralığındadır. Büyük endüstri tesisleri için yıllık sözleşme avantajlıdır.

Sargı Bakımı (Rewinding)

Bir motor sargı arızası yaşadığında üç seçenek vardır: (1) Yeni motor satın al, (2) Sargı bakımı yaptır, (3) Hurdaya çıkar. Karar genelde motorun yaşı, güç, marka ve sargı bakım maliyetine bağlıdır.

Sargı bakımı yapan firmalar (Volt, Gamak, Aksa servisleri + Türkiye genelinde 500+ bağımsız atölye) eski sargıyı söker, manyetik çelik laminasyonu temizler, yeni emaye tel sarar, izolasyon verniği yapar, vakum-basınç emdirme uygular ve sonra balans + verim testi yapar. Maliyet motor güçüne göre değişir:

• 5 kW: ~4.000-6.000 TL
• 15 kW: ~8.000-12.000 TL
• 30 kW: ~14.000-20.000 TL
• 75 kW: ~30.000-45.000 TL

Sargı bakım sonrası motorun verimi tipik olarak %2-5 düşer — sargı geometrisi tam orijinal değildir. Bu kayıp, motorun yıllık çalışma süresine göre yeni motor satın almanın daha karlı olabileceğini gösterir.

Akıllı Motor İzleme Sistemleri

2020+ döneminde piyasaya sürülen ABB Ability Smart Sensor, Siemens SIMOTICS CONNECT, WEG Motor Scan gibi çözümler küçük bir IoT cihazını motora yapıştırarak sürekli izleme sağlar. Toplanan veri:

• Yatay/dikey/eksenel titreşim
• Gövde sıcaklığı
• Çalışma saati
• Manyetik alan (start/stop sayısı)

Bluetooth bağlantısı üzerinden mobil uygulamaya, ardından bulut analiz platformuna iletilir. Yapay zeka algoritmaları normal pattern'ı öğrenir ve anomali tespit eder. Tipik cihaz fiyatı 300-500 EUR; tek kerelik yatırım. Aylık veri depolama ücreti 5-15 EUR.

Bakım Maliyeti — Yıllık Bütçe

Bir 22 kW endüstriyel motor için tipik yıllık bakım maliyeti:

• Gres + sarf malzeme: 200 TL
• İşçilik (4 saat/yıl): 600 TL
• Megger test cihazı amortismanı: 100 TL
• Termal kamera kullanım: 300 TL
• Yedek parça (yatak vb. ortalama): 500 TL
• Toplam: ~1.700 TL/yıl/motor

100 motorlu bir tesis için yıllık ~170.000 TL. Bu, kestirimci bakım sistemiyle ~%40 azaltılabilir → yıllık 70.000 TL tasarruf. Smart Sensor yatırımı ise ~%30 daha fazla başlangıç maliyeti getirir (motor başına 12.000 TL), tek tek ele alındığında geri ödeme süresi 6-8 yıl. Ancak plansız duruş maliyetleri dahil edildiğinde geri ödeme 12-18 aya iner.

Yatak Yağlama Teknikleri

Yatak yağlama, motor ömrünün en kritik faktörlerinden biridir. Aşırı gres → yağ kaçağı + yatak sıkışma; az gres → metal-metal temas + ısınma. Doğru yağlama miktarı yatak boyutuna göre hesaplanır:

Gres miktarı (g) = D × B × 0,005 (D: yatak dış çap mm; B: yatak genişlik mm)

Yağlama periyodu motor hızına ve çalışma saatine bağlıdır: 1500 rpm motor için tipik gresleme 4000-6000 saatte bir, sürekli çalışan motorda 3-4 ayda bir. SKF, FAG, NSK ve Türkiye'de yerli Ortaç Rulman bu segmentin ana tedarikçileridir. Polyurea bazlı sentetik gresler (Mobilgrease XHP 222, Shell Gadus S2) klasik lityum graslere göre %50+ daha uzun ömür sağlar.

Hizalama (Alignment) Kontrolü

Motor mili ile yük mili arasındaki yanlış hizalama (misalignment), motor arızalarının %10'undan sorumludur. İki tür hizalama hatası vardır:

• Paralel: İki milin merkez ekseni paralel ama aynı çizgi üzerinde değil.
• Açısal: İki milin merkez eksenleri birbirine açıyla bakıyor.

Profesyonel hizalama lazer hizalama cihazlarıyla (Pruftechnik OPTALIGN, SKF TKSA, Easy-Laser) yapılır. Tipik 1 mm/m üstü hata kabul edilemez. Yıllık hizalama kontrolü, özellikle motor + pompa eşleştirmesinde standarttır.

Türkiye'de Motor Bakım Servisi

Motor bakım servisi Türkiye'de yaygın bir hizmet alanıdır. Ana hizmet kategorileri:

• Yetkili marka servisi: ABB, Siemens, WEG, Bauer Türkiye servis ağları. Yedek parça orijinal, ücret yüksek.
• Bağımsız sargı atölyeleri: İstanbul, Bursa, İzmir'de 500+ atölye. Daha uygun fiyat ancak kalite değişken.
• Yerli marka servisleri: Volt, Gamak, Aksa kendi servis ağlarını işletir.
• Termografi ve titreşim hizmetleri: Profesyonel ölçüm firmaları (TÜV Türkiye, Etna Endüstri, Mira Mühendislik).

Bakım sözleşmesi yapan tesisler, plansız duruşları %50-70 azaltır. Yıllık sözleşme bedelleri motor sayısı ve güçüne göre değişmekle birlikte tesisin yıllık bakım bütçesinin %15-25'i tutarındadır.

Yedek Motor Stoğu Yönetimi

Kritik üretim hatlarında plansız duruş riskini azaltmak için yedek motor stoğu önemlidir. Tipik öneri:

• 5 kW ve altı: kritik hat motorlarının her birinden 1 yedek
• 5-30 kW: aynı serideki motorlardan her 3'üne 1 yedek
• 30-75 kW: her 5'ine 1 yedek
• 75+ kW: depo değil, hızlı tedarik anlaşması ile

Yedek motorlar düzenli olarak (yıllık) "test çalıştırması" yapılmalı — uzun süre çalışmamış motorlarda yatak yağı kuruyabilir, sargı izolasyonu nem alabilir. Bu nedenle sadece depoda bekletmek yetersizdir.

Motor Yangını ve Güvenlik

Motor arızalarının küçük bir bölümü yangına neden olabilir. En yaygın yangın nedenleri:

• Sargı kısa devresi: Aşırı akım, kısa sürede yangın
• Klemens gevşekliği: Ark, ısı, alev
• Toz birikimi: Toz tutuşması, izolasyon hasarı
• Yağ kaçağı: Yağlı motorlarda yağ ısınma + tutuşma

Önleyici tedbirler: termik koruma rölesi, sigortalı kontaktör, yağmurluk gres tutucu, ATEX uyumlu motor (patlayıcı ortam). Türkiye'de SEDAŞ ve Tedaş, sanayi tesislerinde periyodik elektrik denetimi yapar; bu denetimde motor yangın güvenliği temel kontrol başlıklarından biridir.

Operatör Eğitimi ve Standart Operasyon Prosedürü

Sistematik bakım sadece teknik bir konu değildir; aynı zamanda insan kaynakları yönetimi konusudur. Üretim hattı operatörleri günlük "ilk seviye" bakım sorumlulukları için eğitilmelidir:

• Görsel kontroller (sızıntı, gürültü, ısı)
• Motor "el ile dokunarak" sıcaklık kontrolü (60°C üstü tehlikeli olabilir)
• Anormal çalışma sesleri raporlama
• Acil durdurma butonu yer ve kullanım bilgisi
• Yangın söndürücü kullanımı (CO2 veya kuru toz, kesinlikle su DEĞİL)

Türkiye'de İSG (İş Sağlığı ve Güvenliği) mevzuatı kapsamında bu eğitimler zorunludur ve sertifikalandırılmalıdır.

SSS

Soru: Motor yatağı ne zaman değiştirilmeli?
Standart hizmet ömrü 30.000-50.000 saat. Titreşim seviyesi 4,5 mm/s RMS üstüne çıkarsa veya yatak sıcaklığı gövdeden 20°C+ yüksekse değişim zamanı gelmiştir.

Soru: Megger testinde kaç MΩ olmalı?
Minimum 1 MΩ, ideal 10+ MΩ. 0,5 MΩ altı sargı arızası işaretidir.

Soru: Termal kameraya yatırım yapmak mı, dış hizmet almak mı?
50+ motorlu tesis için kendine ait kamera mantıklı (5-7 yıl içinde geri öder). Daha küçük tesisler yıllık 1-2 kez dış termografi hizmeti tercih edebilir.

Soru: Smart Sensor yatırımı ne zaman kendini öder?
Kritik üretim hattı motorları için 12-18 ay. Yedeklenebilir veya kritik olmayan motorlar için 3-5 yıl. Plansız üretim duruşunun saatlik maliyeti yüksek olan tesislerde geri ödeme daha hızlı.

Soru: Sargı bakımından sonra motor verim sınıfı düşer mi?
Evet, tipik olarak %2-5 verim kaybı yaşanır. Sargı geometrisi orijinaliyle aynı olmaz; ek olarak yeni bobin tellerinin direnci farklı olabilir. Bu yüzden sargı bakımlı motorların IE sınıfı resmi olarak güvence altında değildir.

Bakım Programı Uygulama Adımları

1. Motor envanterini çıkar (etiket bilgisi + lokasyon + servis hatırlamalar)
2. Kritiklik analizi (üretim hattı için kritik motorları belirle)
3. Bakım takvimi hazırla (haftalık/aylık/yıllık)
4. Termografi ve titreşim ölçüm cihazları temin et
5. Operatör eğitimi planla ve uygula
6. İlk taban değerleri (baseline) belirle (sıcaklık, titreşim, izolasyon)
7. Anomali eşik değerleri belirle
8. Raporlama ve eylem prosedürleri oluştur
9. Yıllık denetim ve iyileştirme döngüsü

Bu adımlar profesyonel bakım danışmanları (TÜV, SKF, ABB Service) tarafından da hizmet olarak alınabilir; küçük tesisler için bu sözleşmeli hizmet ekonomiktir. Türkiye'de Bakım Mühendisliği Derneği (TMMOB-EMO Bakım Çalışma Grubu) standart prosedür şablonları sunmaktadır; bu şablonlar başlangıç noktası olarak kullanılabilir. Tesise özel adaptasyon mutlaka deneyimli bakım mühendisi gözetiminde yapılmalıdır; jenerik şablonlar her tesise tam uymaz. Tesisin yük profili, ortam koşulları, çalışma saatleri ve mevcut bakım ekibinin yetenekleri prosedüre yansıtılmalı; bu sayede bakım sistemi sürdürülebilir hale gelir ve uzun vadeli sonuç verir; sürekli iyileştirme döngüsü (Plan-Do-Check-Act) bakım programının canlı, etkili ve gelişen koşullara uyumlu kalmasını sağlar.

Sonuç

Sistematik motor bakımı, hem ekonomik hem de operasyonel açıdan kritik bir yatırımdır. 2026 itibarıyla Türkiye sanayisinde en başarılı tesisler, takvime dayalı bakımdan kestirimci bakıma geçişi tamamlamış veya planlamış durumdadır. Termal görüntüleme + titreşim analizi + akıllı sensör kombinasyonu, motor arızalarının %80'inden fazlasını arıza meydana gelmeden önce tespit edebilir.
