Adım Motorlar (Step Motor) Rehberi 2026: NEMA, Sürücü, Mikroadım

Adım (step) motorlar, sürücüden gelen her bir elektrik darbesi ile rotor milini sabit bir açıyla ilerleten elektromekanik cihazlardır. Açık-çevrim (open-loop) çalışma yetenekleri ve düşük maliyetleri nedeniyle 3D yazıcılar, masaüstü CNC tezgâhlar, tekstil makineleri, laboratuvar otomasyonu ve tıbbi cihazlarda yaygın olarak kullanılır. Bu yazıda adım motorların çalışma prensibi, tipleri, sürücü teknolojileri, performans sınırları ve seçim kriterleri detaylı şekilde incelenir.

Genel rehber için Elektrik Motorları Rehberi 2026 sayfasına göz atabilirsiniz.

Step Motor Çalışma Prensibi

Step motor, statorda elektrik darbesiyle uyarılan çoklu sargı grubu ve rotorda kalıcı mıknatıs (PM step), demir diş (variable reluctance step) veya hibrit yapı içerir. Her bir darbe rotorun belirli bir açıyla (adım açısı) ilerlemesine neden olur. Tipik bir 200-adım/devir motorun adım açısı 360° / 200 = 1,8°'dir. Yarı-adım (half-step) modda bu 0,9°, mikroadım (microstep) modunda 0,011° (1/256 mikroadım) seviyesine kadar düşer.

Adım motorun kritik özelliği şudur: enkoder olmadan rotor pozisyonunu bilebilir. Sürücüye gönderilen darbe sayısı doğrudan rotorun döndüğü adım sayısına eşittir (atlama olmadığı sürece). Bu özellik sistemi basitleştirir — sadece sürücü ve bir kontrolcü (genellikle Arduino, PLC veya CNC kart) yeterlidir, geri besleme gerektirmez.

Step Motor Tipleri

Permanent Magnet (PM) Step

Rotor üzerinde kalıcı mıknatıs bulunur, stator sargılarındaki akım uyarımıyla manyetik etkileşim sağlanır. Tipik adım açısı 7,5° veya 15° — düşük çözünürlük. Kompakt boyut, ucuz maliyet. Yazıcı kafa hareketi, oyuncak, küçük tüketici elektroniği uygulamalarında kullanılır.

Variable Reluctance (VR) Step

Rotorda mıknatıs yok, sadece dişli demir laminasyon. Statorun manyetik alanı rotor dişlerini en düşük reluktans pozisyonuna çekerek hareket sağlar. Daha hızlı ama daha az torklu. Endüstriyel kullanımda nadir.

Hibrit Step Motor

PM ve VR'nin avantajlarını birleştirir: rotorda kalıcı mıknatıs + dişli laminasyon, statorda çoklu kutuplu sargı. Standart adım açısı 1,8° (200 adım/devir). Yüksek tork yoğunluğu, iyi adım hassasiyeti. Endüstride en yaygın step motor tipidir. NEMA 17, NEMA 23, NEMA 34 ve NEMA 42 standart boyutlarında üretilir.

NEMA Boyut Standartları

National Electrical Manufacturers Association (NEMA), step motorlar için fiziksel boyut standartları belirlemiştir. Numara, motor flanşının inç cinsinden boyutunu × 10 olarak verir:

NEMA	Flanş (mm)	Tipik Tork	Tipik Uygulama
NEMA 14	35×35	0,05-0,3 Nm	Küçük 3D yazıcı, ev otomasyonu
NEMA 17	42×42	0,2-0,7 Nm	3D yazıcı, masaüstü CNC, RepRap
NEMA 23	57×57	0,5-3 Nm	Orta CNC, lazer kesim, mini freze
NEMA 34	86×86	3-12 Nm	Orta-büyük CNC, plazma kesim
NEMA 42	110×110	10-30 Nm	Endüstriyel CNC, ağır iş tezgahları

Her NEMA numarası içinde farklı uzunluklar (gövde derinliği) bulunur — NEMA 17'nin 34 mm, 40 mm, 48 mm, 60 mm gövde uzunluğunda versiyonları vardır. Uzunluk arttıkça tork artar.

Step Motor Sürücüleri

Step motor sürücüsü, kontrolcüden gelen iki dijital sinyali (STEP ve DIR) motor sargılarına uygun akıma dönüştürür. Sürücü tipine göre performans büyük farklılık gösterir:

Tam-Adım (Full Step) Sürücü

Klasik, basit yapı. Her seferde bir tam adım (1,8°) ilerletir. Sesli ve titreşimli çalışma; düşük hızda rezonans problemi. Modern sistemlerde nadir.

Yarı-Adım (Half Step) Sürücü

Adım açısını yarıya indirir (0,9°). İki sargıyı sırayla ve birlikte uyarır. Daha düzgün hareket, daha az rezonans.

Mikroadım (Microstep) Sürücü

Sargı akımını PWM ile sinüsoidal olarak modüle ederek her bir tam adımı 16, 32, 64, 128 veya 256 alt parçaya böler. 1/256 mikroadımda teorik çözünürlük 51.200 adım/devir (0,007°/adım). Sessiz, titreşimsiz çalışma. Modern step sürücülerin standardıdır.

Pratik mikroadım çözünürlüğü teoriktekinden düşüktür — rotor manyetik alanının doğrusallıkdan sapması nedeniyle gerçek pozisyon hassasiyeti tipik olarak 1/8 ile 1/16 mikroadım seviyesinde sınırlıdır. Yine de bu, mekanik dişli sistemler için fazlasıyla yeterlidir.

Closed-Loop Step Sürücü

Son 10 yılda popülerleşen yeni nesil step sürücüler, motor üzerine entegre enkoderle kapalı-çevrim çalışır. Bu sayede adım atlama (step loss) tespiti yapılır ve düzeltilir. Servo motorla step motor arasındaki maliyet farkını kapatırken servo benzeri pozisyon hassasiyeti sağlar. Leadshine HBS, Trinamic TMC4671, Trinamic TMC2240 popüler closed-loop step sürücüleridir.

Step Motor Performansı — Tork-Hız Eğrisi

Step motorun en kritik özelliği tork-hız eğrisidir. Düşük hızlarda yüksek tork (tutma torku + sürekli tork), hız arttıkça tork hızla düşer. Tipik bir NEMA 23 motorda:

• 0 rpm (tutma torku): 2,0 Nm
• 300 rpm: 1,5 Nm
• 600 rpm: 0,8 Nm
• 1.000 rpm: 0,3 Nm
• 1.500 rpm: ~0 Nm (pull-out)

Step motorların tipik maksimum hız limiti 1.000-3.000 rpm arasındadır. Bu yüzden yüksek hızlı uygulamalarda servo motor tercih edilmelidir.

Tutma Torku ve Rezonans

Step motorun durur halde sargılara akım uygulandığında ürettiği tork "tutma torku" (holding torque) olarak adlandırılır. Tipik olarak nominal torkun 1,2-1,5 katıdır. Bu, motorun yükü statik olarak tutması gereken uygulamalar (CNC eksen pozisyonu, dik kursta dikey yük) için kritik bir parametredir.

Step motorların ana zaafiyetlerinden biri rezonans frekansıdır. Tipik olarak 100-300 Hz arasında bir rezonans noktası vardır; bu hızda motor titrer, gürültü yapar ve adım atlayabilir. Modern mikroadım sürücüler rezonansı büyük ölçüde sönümler, ancak tamamen ortadan kaldıramaz. Mekanik kuplaj ile yük arasındaki rijitlik (atalet/elastisite oranı) bu sorunu kötüleştirebilir.

3D Yazıcı Uygulamaları

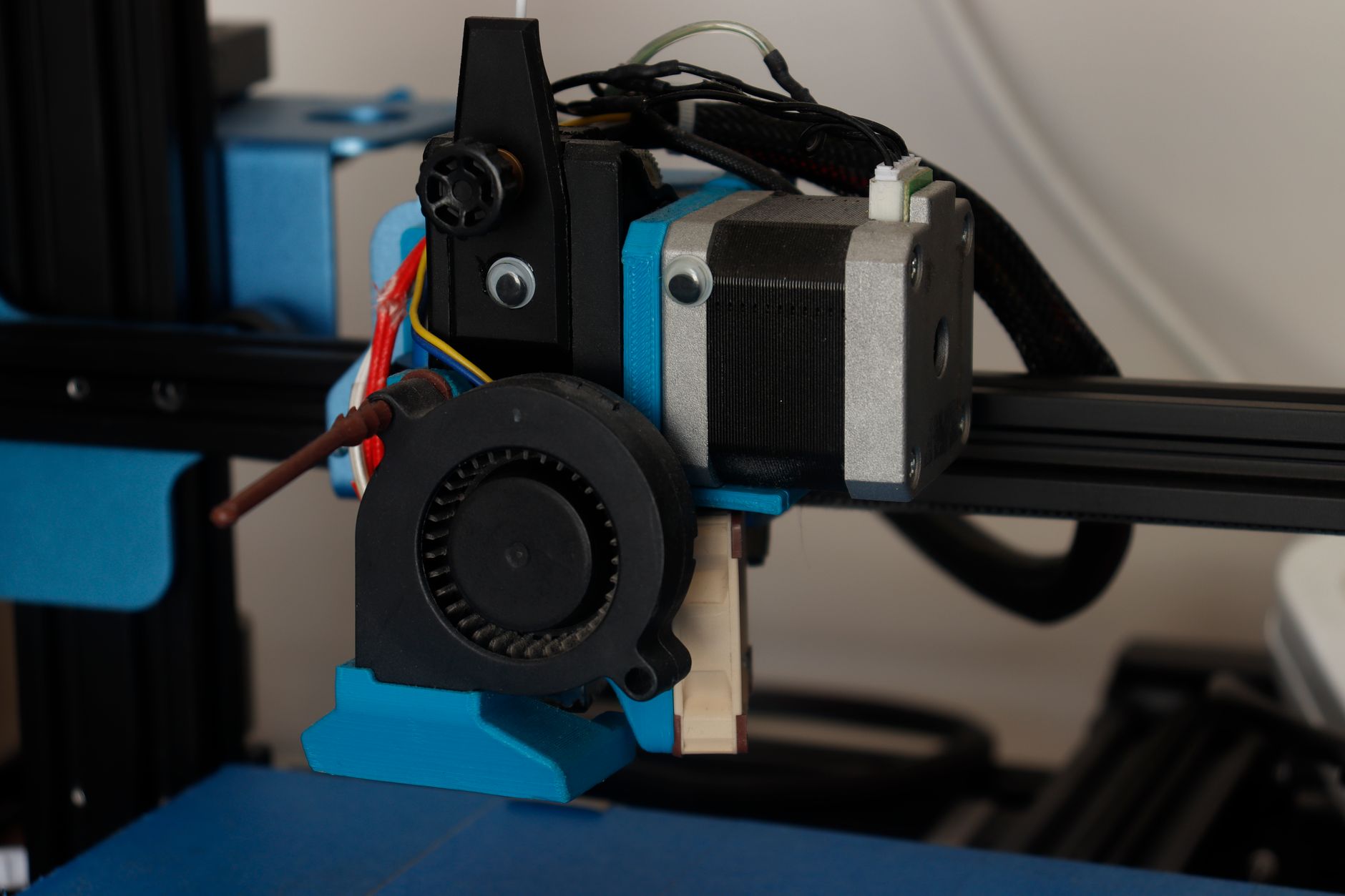

Masaüstü 3D yazıcıların neredeyse tamamı (hem FDM hem SLA) step motorlarla çalışır. Tipik bir Prusa MK3 veya Creality Ender-3 yazıcıda:

• X ekseni: NEMA 17, 0,4 Nm
• Y ekseni: NEMA 17, 0,4 Nm
• Z ekseni: 1 veya 2 adet NEMA 17 (yüksek tork versiyon)
• Extruder: NEMA 17 mini

Endüstriyel 3D yazıcılar (Stratasys, Ultimaker S5, MarkForged) daha güçlü NEMA 23 motor + closed-loop sürücü kullanır. Bambu Lab X1, Anycubic Kobra Max gibi yeni nesil hızlı yazıcılar Trinamic veya benzeri sessiz sürücülerle çalışır; baskı hızı 500 mm/s'yi aşar.

CNC ve Lazer Kesim Uygulamaları

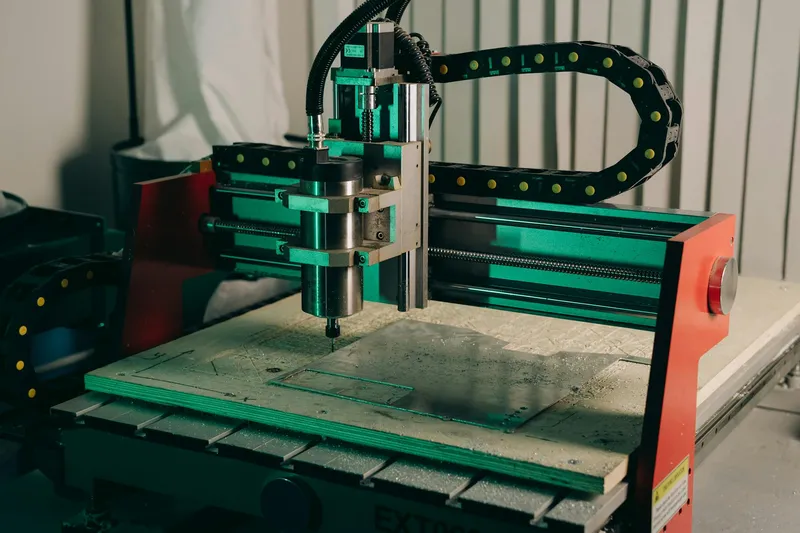

Masaüstü ve hobby CNC tezgahlarında NEMA 23 / NEMA 34 step motorlar standarttır. Tipik 1m × 0,8m kursunda lazer veya plazma kesim makinesi için NEMA 23 hibrit motor + closed-loop sürücü yeterli olur. Endüstriyel CNC tezgahlar genellikle servo motor kullanır, ancak yardımcı eksenler (örn. ATC karuseli, palet değiştirici) hâlâ step motor olabilir.

Plazma ve lazer kesim makinelerinin Çinli üreticileri (Bodor, JinanG.Weike, Mimaki) NEMA 34 / 42 step motor + microstep sürücü kombinasyonunu uygun maliyet seçeneği olarak sunar; orta sınıf makineler bu altyapıyı tercih eder. Daha üst sınıf makinelerde servo motor standart hale gelmiştir.

Faz Sayısı: 2-Fazlı, 3-Fazlı, 5-Fazlı Step Motorlar

Step motorlar sargı yapısına göre 2-fazlı, 3-fazlı veya 5-fazlı olarak üretilir:

• 2-fazlı (bipolar veya unipolar): En yaygın yapı. Tipik adım açısı 1,8°. Maliyet en düşük, sürücü basit. NEMA 17, NEMA 23'ün büyük çoğunluğu bu tiptedir.
• 3-fazlı: Daha düzgün dönme, daha az tork dalgalanması. Adım açısı genelde 1,2°. Yüksek hızlarda daha iyi performans. Endüstriyel uygulamalarda daha az yaygın.
• 5-fazlı: Çok düzgün dönme, mükemmel düşük hız performansı, düşük titreşim. Adım açısı 0,72° (500 adım/devir). Oriental Motor RKII serisi tipik 5-fazlı modelidir. Hassas tıbbi cihaz, optik konumlama, ileri tekstil makinelerinde tercih edilir.

5-fazlı motor + sürücü kombinasyonu 2-fazlıya göre %50-80 daha pahalıdır; ancak performans avantajı bunu hak eder. Hassas mikroskop konumlama, lazer odaklama ve yüksek hassasiyet vidalama uygulamaları 5-fazlı seçer.

Bipolar vs Unipolar Sürücü

2-fazlı step motorlar iki farklı sargı topolojisinde gelir. Bipolar motorlarda her faz tek bir sargıdan oluşur ve akım yönü H-köprüsü ile değiştirilir. Daha yüksek tork üretir; modern sürücülerde standart. Unipolar motorlarda her sargı orta noktadan dışarı çıkarılır (5 veya 6 telli kablo); akım sadece bir yönde akar, tork ~%30 düşer ama sürücü basitleşir.

Modern endüstriyel uygulamalarda bipolar bağlantı standartken hobby pazarında ucuz unipolar motorlar bulunur. Bir 6-telli unipolar motoru bipolar olarak da kullanmak mümkündür — orta uç bağlantı yapılmazsa.

Mekanik Bağlantı — Kuplaj ve Ballscrew

Step motorun rotor mili tipik olarak 5-12 mm çapındadır ve mekanik yüke şu yöntemlerle bağlanır:

• Esnek kuplaj (Flexible coupling): Kayma hatalarını absorbe eden cıvatalı esnek bağlantı. CNC ve 3D yazıcılarda standart.
• Direkt mil bağlantısı: Setscrew veya wedge ile yük miline doğrudan. Düşük güçlü uygulamalar.
• Triger kayışı (timing belt): Dişli kayış ve pulleys. 3D yazıcı X-Y eksenlerinde yaygın.
• Ballscrew (sonsuz vida): Yüksek hassasiyet için. CNC Z ekseninde ve hassas eksen tahriklerinde.

Triger kayış sistemlerinde tipik olarak GT2 (2 mm pitch) profil kullanılır; ballscrew uygulamalarında 5 mm veya 10 mm pitch yaygındır. Pitch ve mikroadım kombinasyonu son pozisyon hassasiyetini belirler.

Step Motor Markaları

• Leadshine (Çin): En yaygın orta-bütçe markası; HBS closed-loop serisi popüler.
• Trinamic (Almanya/ADI): Yüksek performans, sessiz çalışma; TMC sürücü chip ailesi.
• Oriental Motor (Japonya): Sanayi standardı; AZ-Series, AlphaStep modelleri.
• Applied Motion (ABD): Servo grade closed-loop step.
• Sanyo Denki: Yüksek hassasiyet, tıbbi cihaz uygulamaları.
• StepperOnline (Çin): Maker pazarı, NEMA standartlarında geniş yelpaze.
• Wantai (Çin): Hobby ve eğitim pazarında popüler.

Türkiye'de yerli step motor üretimi yoktur; ancak Cumitaş, Endüstriyel Robotik Türkiye, Atölyetek gibi distribütörler Leadshine, Trinamic ve StepperOnline ürünlerini Türkiye'de tedarik eder. Yedek parça erişimi 1-3 hafta arasında değişir.

Tekstil Makineleri ve Step Motor

Modern tekstil makineleri, geleneksel mekanik kam-mil sistemlerini step ve servo motorla değiştirmiştir. Dokuma tezgahlarında atkı iplik gerilim kontrolü, çözgü kontrolü, mekik pozisyonu step motorlarla yapılır. Tipik bir Picanol veya Itema tezgahında 8-12 adet step motor bulunur, her biri farklı bir teknolojik parametreyi kontrol eder.

Bursa, Denizli ve Tekirdağ tekstil tesislerinde Oriental Motor, Leadshine ve Trinamic sürücülü step motorlar yaygın olarak kullanılır. Format değişikliği — yeni desen için makine ayarı — eskiden saatlerce sürerken, step motorla 15-30 dakikaya inmiştir.

Tıbbi Cihaz ve Laboratuvar Uygulamaları

Hassas tıbbi cihazlar ve laboratuvar otomasyonu step motor pazarının önemli bir segmentidir. Tipik uygulamalar:

• Hasta yatak pozisyon kontrolü (yatak yükseklik, eğim, sırt açısı)
• İlaç pompası (Infusion pump): Mikrolitre hassasiyetle ilaç dozlama
• Otomatik pipet sistemleri
• DNA sıralama makineleri
• Otomatik laboratuvar plaka taşıyıcılar
• Mikroskop pozisyon kontrolleri
• Ortopedik cerrahi robot eksenleri

Bu uygulamalarda 5-fazlı veya yüksek mikroadım çözünürlüklü 2-fazlı motorlar tercih edilir. Sessiz çalışma (rezonansız), güvenilirlik ve uzun ömür kritik kriterlerdir.

Step Motor Seçim Adımları

1. Yük momenti hesabı: Mekanik yükün gerektireceği tork hesaplanmalı (statik + dinamik).
2. Çalışma hızı: Maksimum çalışma hızı 1.500-2.000 rpm altında olmalı.
3. NEMA boyutu seçimi: Tork ihtiyacına göre NEMA 17, 23, 34 veya 42.
4. Sürücü akım reytingi: Motor nominal akımının %110-120'si.
5. Mikroadım çözünürlüğü: Pozisyon hassasiyetine göre (genellikle 1/16 veya 1/32 yeter).
6. Closed-loop tercih kriteri: Yüksek dinamik veya yük varyasyonu varsa closed-loop önerilir.
7. Soğutma: 1A+ akımlı sürücülerde fan veya soğutucu plaka gerekebilir.

SSS

Soru: Step motorum çalışırken adım atlıyor, ne yapmalıyım?
Adım atlama (step loss) genelde 3 sebepten kaynaklanır: (1) Sürücü akımı çok düşük — pots veya DIP switch ile artırın. (2) İvme rampa çok dik — yumuşatın. (3) Yük momenti motor torkunu aşıyor — daha büyük motor veya redüksiyon ekleyin. Closed-loop step kullanmak adım atlamayı tespit edip düzeltir.

Soru: NEMA 17 ile NEMA 23 arasında nasıl karar veririm?
Yük torku 0,5 Nm altında ve hız 600 rpm altında ise NEMA 17. Tork 1-2 Nm veya hız 1.000 rpm üstünde NEMA 23. Daha yüksek ihtiyaç varsa NEMA 34 veya servo.

Soru: Mikroadım gerçekten o kadar hassas mı?
Teorik olarak 1/256 mikroadım = 51.200 adım/devir. Pratikte rotor manyetik alanı doğrusal olmadığından gerçek hassasiyet 1/8 ile 1/16 mikroadım arasıdır. Yine de bu çoğu mekanik sistem için fazlasıyla yeterlidir.

Step Motor vs Servo Motor — Hangi Durumda?

Step motor tercih edilir: düşük hızda yüksek tork gerektiren konumlama, açık-çevrim kabul edilen uygulamalar, maliyet kritik (servo'nun 1/3 fiyatı), basit kontrol (sadece STEP/DIR), bakım gereksinimi minimal. Servo motor tercih edilir: yüksek hız (3.000+ rpm), kapalı-çevrim hassasiyet, dinamik tepki kritik, sürekli yük altında çalışma, yüksek başlatma torku gerekiyorsa.

Sürücü Akım Ayarı ve Termal Yönetim

Step motor sürücüleri, motor sargılarına sabit akım uygulayarak çalışır. Sürücü akım ayarı motor performansını ve termalını doğrudan etkiler. Genel kural: motorun nominal akımının %70-100'ü kullanılmalı. Çok düşük akım — tork yetersiz, atlama riski. Çok yüksek akım — aşırı ısınma, sargı hasarı.

Step motor durduğunda da sargıda akım akmaya devam eder (tutma torku sağlamak için). Bu nedenle motor sürekli ısınır — tipik gövde sıcaklığı 60-80°C arasındadır. 90°C üstü kullanım sargı yalıtımını hasara uğratır. Modern sürücüler "idle current reduction" özelliği ile bekleme akımını %30-50 düşürür, böylece motor soğuk kalır. Yüksek akımlı (3A+) sürücülerde alüminyum soğutma plakası veya küçük fan eklemek gerekebilir; bu özellikle yaz aylarında kapalı kabin içine monteli sistemlerde önemlidir. Üreticinin verdiği maksimum çalışma sıcaklığı aşıldığında sürücü otomatik koruma moduna geçer ve motor durur; bu durum üretim hattında plansız duruşa yol açtığından kabin termal tasarımı önceden hesaplanmalı.

Sonuç

Adım motorlar, düşük-orta güçlü konumlama uygulamalarının ekonomik ve güvenilir tahrik çözümüdür. 3D yazıcılar, masaüstü CNC tezgahlar, tekstil makineleri ve hobby projeleri için ana motor tipidir. Closed-loop step sürücülerin yaygınlaşması, servo motor maliyet/performans dengesinin önüne geçen yeni bir orta sınıf yarattı. 2026'da yapay zeka destekli adım atlama tespiti ve adaptif tuning özellikleri step motor segmentini daha da güçlendirecektir.
